Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO9001,SGS,UL,CE,REACH,RoHS
Numer modelu: RJP-003TC1
Dokument: LPJ4284CNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.09-$1.85
Szczegóły pakowania: Rozmiar kartonu / 32 * 30 * 31 cm, GW / karton / 8,5 kg, ilość / karton / 1200 sztuk, SPQ / 50 sztuk
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
Nr części: |
RJP-003TC1 |
Alternatywny: |
LPJ4284CNL |
Typ złącza: |
RJ45 z magnetyką |
Aplikacje: |
10/100 Base-T |
Typ mocowania: |
Przez dziurę |
Orientacja: |
90 ～ Kąt (po prawej) |
Zakończenie: |
Lutować |
Plik: |
PDF/3D/ISG/Stp/Step/Arkusz danych |
Nr części: |
RJP-003TC1 |
Alternatywny: |
LPJ4284CNL |
Typ złącza: |
RJ45 z magnetyką |
Aplikacje: |
10/100 Base-T |
Typ mocowania: |
Przez dziurę |
Orientacja: |
90 ～ Kąt (po prawej) |
Zakończenie: |
Lutować |
Plik: |
PDF/3D/ISG/Stp/Step/Arkusz danych |

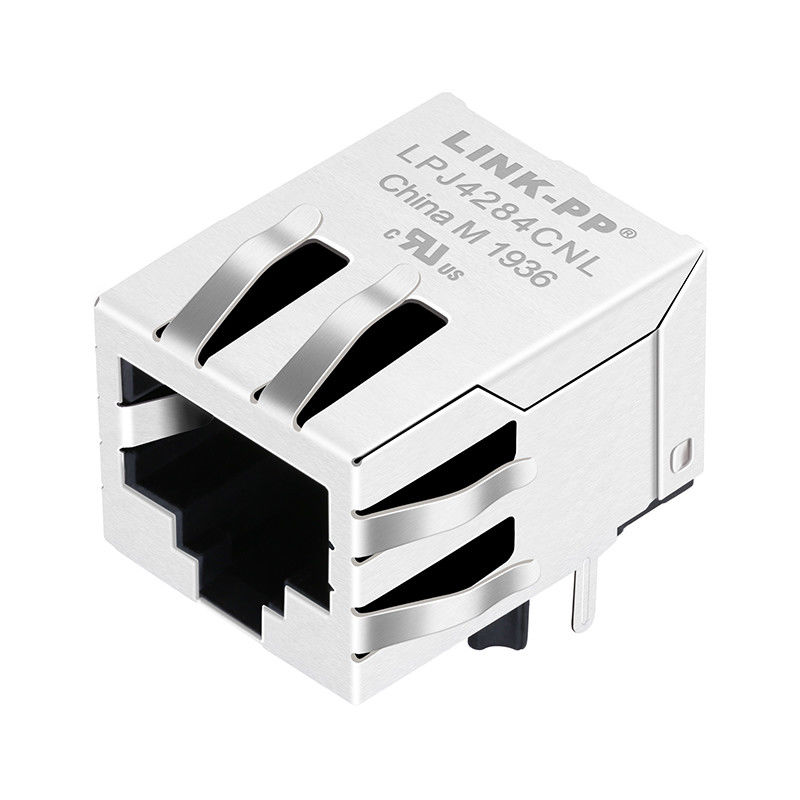

RJP-003TC1 to jednoport 10/100Base-T RJ45 MagJack z zintegrowaną magnetyką i wsparciem PoE. W pełni kompatybilny z LINK-PP LPJ4284CNL.
RJP-003TC1 to jednoport RJ45 Ethernet z zintegrowaną magnetyką, zaprojektowany do zastosowań 10/100Base-T Fast Ethernet.
Wspiera IEEE 802.3af PoE, zapewniając zarówno transmisję danych, jak i dostarczanie energii za pośrednictwem jednego kabla Ethernet.
Model ten jest w pełni kompatybilny z LINK-PP LPJ4284CNL, co czyni go idealnym zamiennikiem dla sieci, przemysłu i wbudowanych systemów.
| Parametry | Specyfikacja |
|---|---|
| RJP-003TC1 RJ45 MagJack z zintegrowaną magnetyką do 10/100Base-T Ethernet | |
| Rodzaj produktu | RJ45 MagJack (zintegrowany magnetyk) |
| Numer części | RJP-003TC1 |
| Standard Ethernet | 10/100Baza-T |
| Liczba portów | 1 × 1 Port |
| Rodzaj złącza | RJ45 8P8C |
| Konfiguracja magnetyczna | 1CT:1CT (TX/RX) |
| Wsparcie PoE | IEEE 802.3af |
| Opcja LED | Żadnego |
| Osłony | Osłonięte tablami EMI |
| Styl montażu | Przejście przez dziurę (THT) |
| Drogę wejścia | Wejście boczne |
| Orientacja zamka | Zakładkę w dół |
| Powierzchnia kontaktowa | Złoto 6" / 15" / 30" |
| Temperatura pracy | ¥40°C do +85°C |
| Utrzymanie PCB | T-Post |
| Zgodność | RoHS, UL, REACH |
Produkty RJ45 MagJack poddawane są kompleksowym testom elektrycznym, integralności sygnału, PoE, mechanicznym i środowiskowym w celu zapewnienia pełnej zgodności z normą IEEE 802.3 Standardy Ethernet i wiarygodność długoterminowa.
▷Badanie właściwości elektrycznych
Każdy RJ45 MagJack jest testowany pod kątem napięcia dielektrycznego (Hi-Pot), oporu izolacyjnego, dokładności współczynnika obrotowego, indukcji otwartego obwodu, indukcji przecieków,i odporności prądu stałego w celu zapewnienia odpowiedniej izolacji, integralność sygnału i efektywność energetyczna PoE zgodnie ze standardami IEEE 802.3.
▷- Nie.Weryfikacja integralności sygnału
Wydajność sygnału jest weryfikowana poprzez utratę wstawienia, utratę zwrotu, krzyżową głośność w pobliżu i w odległym zakresie (NEXT/FEXT),i badania współczynnika odrzucenia w trybie wspólnym (CMRR) w celu zagwarantowania stabilnej transmisji danych Ethernet w określonym zakresie częstotliwości.
▷- Nie.Badanie niezawodności PoE
W przypadku aplikacji Power over Ethernet, MagJacks są testowane pod kątem ciągłego prądu stałego, stabilności wprowadzania zasilania,i wzrost cieplny pod obciążeniem w celu zapewnienia bezpiecznego i niezawodnego dostarczania energii zgodnie z IEEE 802.3f wymagania.
▷- Nie.Badania trwałości mechanicznej
Niezawodność mechaniczna jest weryfikowana poprzez badanie cyklu sprzężenia i odprzężenia, pomiar oporu kontaktowego, ocenę siły zatrzymywania wtyczki,i testowania spawalności w celu zapewnienia długotrwałej trwałości i bezpiecznego montażu PCB.
▷- Nie.Badania środowiskowe i niezawodności
Produkty są poddawane cyklowi temperatury pracy (od 40°C do +85°C), wstrząsowi cieplnemu, wysokiej temperaturze/wysokiej wilgotności, wibracjom,i badania uderzeń mechanicznych w celu potwierdzenia stabilnej wydajności w trudnych warunkach środowiskowych.
▷- Nie.EMI, kontrola bezpieczeństwa i zgodności
Skuteczność osłony, ciągłość uziemienia, łatwopalność materiału (UL 94 V-0) oraz dokładność wymiarów są sprawdzane w celu spełnienia wymogów kontroli EMI, bezpieczeństwa i zgodności z przepisami.
| Pozycja | Specyfikacja |
|---|---|
| Wysokość | 130,30 13,40 mm |
| Długość | 21.25 21.30 mm |
| Szerokość | 150,90 15,93 mm |
| Waga netto | Około 0,007 kg / sztukę |
| Opakowanie | 50 sztuk / tacę; 1200 sztuk / karton |
| Wielkość pudełka | 32 × 30 × 31 cm |
| Waga brutto | Około 8,5 kg / karton |
|
