Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO9001,SGS,UL,CE,REACH
Numer modelu: ARJE-0034
Warunki płatności i wysyłki
Minimalne zamówienie: 660
Cena: $0.9-1.5
Szczegóły pakowania: 110/Reel . 110 / rolka. 660/CTN 660 / CTN
Czas dostawy: Magazynie
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
OEM dla: |
ARJE-0034 |
Oryginalny numer MPN: |
LPJ3011ABNL |
Rodzaj złącza: |
Rj45 |
Aplikacje: |
10/100 Base-T |
Typ mocowania: |
Montaż powierzchniowy |
Orientacja: |
Kąt 90 ~ (prawy) |
Zakończenie: |
Lutować |
Zastawianie: |
Ekranowany, palec EMI |
OEM dla: |
ARJE-0034 |
Oryginalny numer MPN: |
LPJ3011ABNL |
Rodzaj złącza: |
Rj45 |
Aplikacje: |
10/100 Base-T |
Typ mocowania: |
Montaż powierzchniowy |
Orientacja: |
Kąt 90 ~ (prawy) |
Zakończenie: |
Lutować |
Zastawianie: |
Ekranowany, palec EMI |

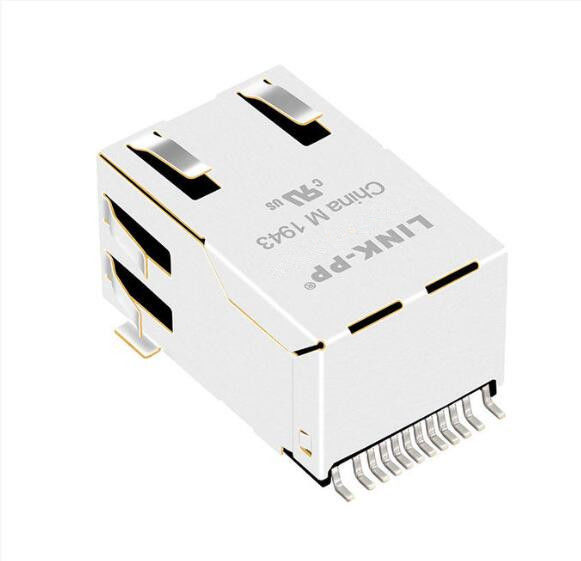

LPJ3011ABNL | Złącze Rj45 do montażu powierzchniowego | Złącze magnetyczne SMD | Gniazdo SMT Rj45 |
Projektowanie modelu: 【ARJE-0034】Model produkcji masowej: 【LPJ3011ABNL】
♦ Przeznaczony do aplikacji kart sieciowych.
♦ Zaprojektowany, aby spełnić wymagania IEEE802.3u.
♦ Dostępne we wszystkich przełożeniach obrotów używanych przez producentów LAN IC.
♦ Główne zaczepy środkowe dostępne dla dodatkowej redukcji EMI.
♦ Najprostszy element magnetyczny do umieszczenia i trasy na PCB.
♦ Oszczędza minimalizując miejsce na PCB.
ZATRZASK ODWRÓCONY MAG,
LED opcjonalnie;EMI-finger Opcjonalne.
1. Cechy typu produktu:
1) Typ produktu = złącze
2) Typ gniazda = RJ45
3) Profil = Standard
4) Orientacja montażu PCB = wejście z boku (kąt prosty) / wejście od góry (pionowo)
2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z wypowiedzeniem:
1) Palec EMI - dół = brak
2) Metoda zakończenia = lut
5. Funkcje związane z ciałem:
1) Konfiguracja portu = pojedynczy / wiele
2) Palce EMI - góra i boki = z / bez
3) Orientacja zatrzasku = Standard - Zatrzask w dół
4) długość końcówki PCB
6. Funkcje związane z kontaktem:
1) Wstępnie załadowany = Tak
2) Rodzaj zakończenia kontaktu = otwór przelotowy / montaż powierzchniowy
7. Funkcje związane z obudową:
1) Rodzaj złącza = Jack
8. Standardy branżowe:
1) Zgodność z RoHS / ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do 240 ° C,
Lut na fali do 260 ° C, lut na fali do 265 ° C
Opcjonalne lutowanie rozpływowe;
3) Historia zgodności z RoHS / ELV = zawsze był zgodny z RoHS
9. Oznakowanie identyfikacyjne:
1) Kolor lewej diody LED (pozycja # 1) = zielony - rezystor 250 omów
2) Kolor prawej diody LED (pozycja # 2) = zielony - rezystor 250 omów
10. Warunki użytkowania:
1) Dotyczy = płytka drukowana
2) Warunki środowiskowe = biuro / lokal
3) Temperatura pracy (° C) = 0 - 70 / -40 - +85
11. hipot:
1500 Vrms MIN
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN na płycie głównej.Nsprzęt sieciowy i komunikacyjny, taki jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL,Rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet ...
ARJE-0034> LPJ3011ABNL
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Aplikacja EMS
Wbudowany elastyczny zespół PCB;Sztywno-elastyczny zespół PCB;Microelectronic, Flip Chip;Microelectronic, Chip On Board;Zespół optoelektroniczny;Zespół RF / Wireless;Montaż przelotowy;Montaż powierzchniowy;Montaż systemu;Zespół płytki drukowanej
