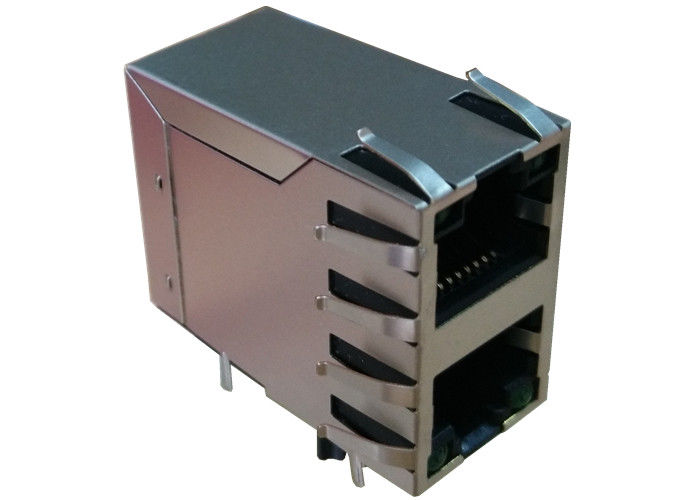

Moduł 10 / 100Base-T skumulowany DU1T301A3 / DU1T301B3 Moduł RJ45 2x1 Magnetics RJ45

Moduł 10 / 100Base-T skumulowany DU1T301A3 / DU1T301B3 Moduł RJ45 2x1 Magnetics RJ45

Zintegrowane złącze magnetyczne 10/100 Base-T RJ45 2x1

1.Complies z wymaganiem standardów IEEE 802.3ab.
2. Złącze RJ-45 zintegrowane z transformatorem / opornikiem impedancyjnym / kondensatorem wysokiego napięcia.
3. Rozmiar, jak złącze RJ-45, aby zaoszczędzić miejsce na płytce PCB.
4. Zredukowane promieniowanie EMI w celu poprawy wydajności EMI.
5.Projektowanie transmisji 10 / 100Base-T za pomocą kabla UTP-5.
6.Zgodność z wymaganiami ROHS.
7. Zakres temperatury pracy: 0 do +70. ℃ ℃
8. Zakres temperatury przechowywania: od -25 do +85.

Projektowanie modelu : 【DU1T301A3 / DU1T301B3】

Model produkcji masowej : 【LPJXXXXNL】

MAG.REVERSE LATCH,

LED opcjonalnie; EMI-finger Opcjonalne.

Opis

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C

Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikacje dla użytkownika terminalu

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..

Przewaga konkurencyjna

DU1T301A3 / DU1T301B3

18 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy
