Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: DU1S201C4 / DU1T202A1
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/1000/60K
Cena: $0.11-$24
Szczegóły pakowania: TACA
Czas dostawy: Magazynie
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 180 tys./miesiąc
Numer części: |
DU1S201C4 / DU1T202A1 |
Produkcja seryjna: |
LPJXXXXNL |
Typ złącza: |
RJ45 |
Aplikacje: |
10/100 base-T |
Typ mocowania: |
Przez otwór |
Orientacja: |
90 ~ kąt (prawy) |
Zakończenie: |
Lutowane |
Zastawianie: |
Ekranowany, EMI Finger |
Numer części: |
DU1S201C4 / DU1T202A1 |
Produkcja seryjna: |
LPJXXXXNL |
Typ złącza: |
RJ45 |
Aplikacje: |
10/100 base-T |
Typ mocowania: |
Przez otwór |
Orientacja: |
90 ~ kąt (prawy) |
Zakończenie: |
Lutowane |
Zastawianie: |
Ekranowany, EMI Finger |

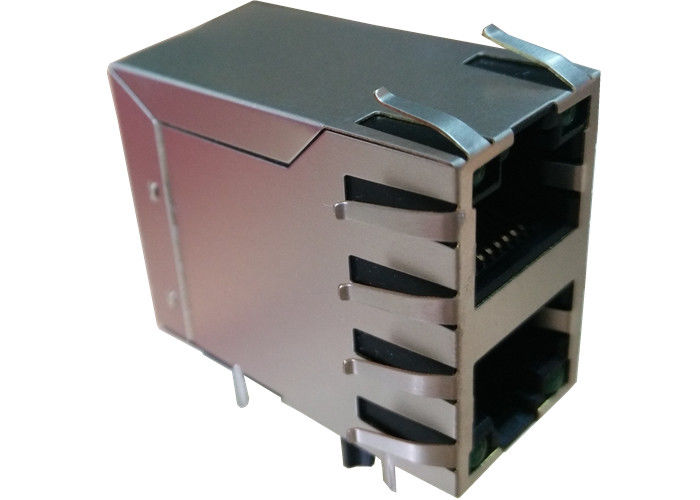

DU1S201C4 DU1T202A1 | Rj45 2x1 | Stacked RJ45 Modular Jack | Złącza skumulowane RJ45 |
1.Complies z wymaganiem standardów IEEE 802.3ab.
2. Złącze RJ-45 zintegrowane z transformatorem / opornikiem impedancyjnym / kondensatorem wysokiego napięcia.
3. Rozmiar, jak złącze RJ-45, aby zaoszczędzić miejsce na płytce PCB.
4. Zredukowane promieniowanie EMI w celu poprawy wydajności EMI.
5.Projektowanie transmisji 10 / 100BASE za pomocą kabla UTP-5.
6.Zgodność z wymaganiami ROHS.
7. Zakres temperatury pracy: 0 do +70. ℃ ℃
8. Zakres temperatury przechowywania: od -25 do +85.
Projektowanie modelu : 【DU1S201C4 / DU1T202A1】
Model produkcji masowej : 【LPJXXXXNL】
MAG.REVERSE LATCH,
LED opcjonalnie; EMI-finger Opcjonalne.
1. Funkcje typu produktu:
1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)
2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut
5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB
6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego
7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack
8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,
Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C
Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS
9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów
10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
DU1S201C4 / DU1T202A1
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Wbudowany elastyczny zespół PCB; Sztywny-elastyczny montaż PCB; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Przez zespół otworów; Montaż do montażu powierzchniowego; Montaż systemu; Zespół płytek drukowanych
