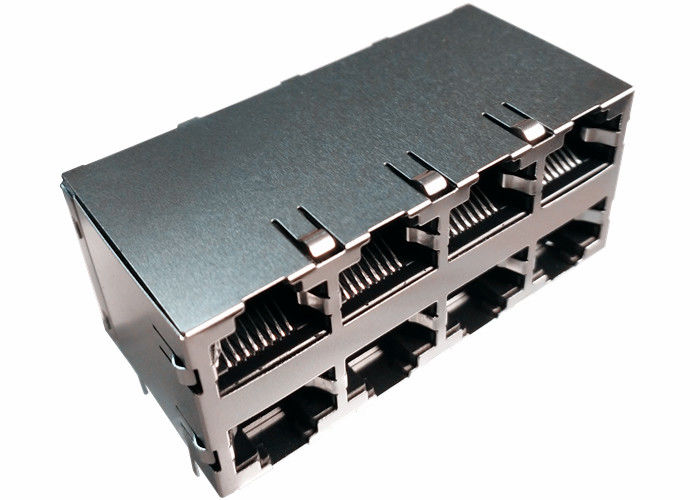

DA4S103A4 Stacked Rj45 Connectors 2x4 Integrated Gigabit Ethernet Modular Jack

Szczegóły Produktu

Miejsce pochodzenia: Guangdong, Chiny

Nazwa handlowa: LINK-PP

Orzecznictwo: UL,RoHS,Reach,ISO

Numer modelu: DA4S103A4

Warunki płatności i wysyłki

Minimalne zamówienie: 50/500/1000/1000/60K

Cena: $1.1-$12

Szczegóły pakowania: TACA

Czas dostawy: Magazynie

Zasady płatności: TT, NET30/60/90 dni

Możliwość Supply: 180 tys./miesiąc

Uzyskaj najlepszą cenę
Podkreślić:

DA4S103A4

,

RJ45 2x4

,

Zestawy z łącznikami 2x4 RJ45

Part Number:
DA4S103A4
Connector Type:
Stacked 2x4 RJ45 Connectors
Applications:
1000 Base-T
Plating:
50u″ gold
Shield:
Yes
LED:
Left Green Right Yellow
Part Number:
DA4S103A4
Connector Type:
Stacked 2x4 RJ45 Connectors
Applications:
1000 Base-T
Plating:
50u″ gold
Shield:
Yes
LED:
Left Green Right Yellow
DA4S103A4 Stacked Rj45 Connectors 2x4 Integrated Gigabit Ethernet Modular Jack

10/100/1000 Base-T RJ45 2x4 Integrated Magnetics Connector Overview:

Materiały:

1Materiał z tworzyw sztucznych: termoplast (UL 94V-0), czarna obudowa.
2Miedziana, 30 cali grubości, niklu.
3/Spręg sprężynowy: fosfor brązu.
4- Pin lutowy: 0,5x0,35 mm, fosfor brązowy z lutowaniem.
5Trwałość: 750 cykli parzenia Min.

Charakterystyka:

  • Spełnia wymagania norm IEEE 802.3ab.

  • Złącze RJ-45 zintegrowane z transformatorem/rezystorem impedancyjnym/kondensatorem wysokiego napięcia.

  • Rozmiar jest taki sam jak w konektorze RJ-45 aby zaoszczędzić miejsce na tablicy PCB.

  • Zmniejszone promieniowanie EMI w celu poprawy wydajności EMI.

  • Projekt dla transmisji 1000BASE przez kabel UTP-5.

  • Zgodność z wymogami ROHS.

  • Zakres temperatury roboczej: od 0°C do +70°C.

  • Zakres temperatury przechowywania: od -25°C do +85°C.




DA4S103A4 RJ45 2x4 Specyfikacje elektryczne @ 25°C



Parametry Specyfikacja
Wskaźnik zwrotów (± 2%) TX: 1CT: 1CT, RX: 1CT: 1CT
Utrata wstawienia 1 ‰ 100 MHz: ≤ -1,0 dB
Strata zwrotu 1 ∆30 MHz: ≥ -18 dB40 MHz: ≥ -16 dB50 MHz: ≥ -14,8 dB60 ∆80 MHz: ≥ -12,5 dB100 MHz: ≥ -10 dB
Przesłuchanie krzyżowe (NEXT) 0.5·10 MHz: ≥ -50 dB30 MHz: ≥ -40 dB50 MHz: ≥ -35 dB100 MHz: ≥ -30 dB
Indukcja otwartego obwodu (OCL) ≥ 350 μH @ 100 KHz, 0,1 V z przesunięciem prądu stałego 8 mA
DCMR (Differential to Common Mode Rejection) 0.3·30 MHz: ≥ -50 dB60 MHz: ≥ -45 dB100 MHz: ≥ -40 dB
Wyższy napięcie izolacyjne

1500 Vrms (od pierwotnego do wtórnego)




Wskaźnik 1000Base -T IMCs DA4S103A4:

DA4S103A4 Stacked Rj45 Connectors 2x4 Integrated Gigabit Ethernet Modular Jack 0


Inny wymienna lista

LA1S109 LF / KLA1S109 LF DA1D102K4 KRU1S041F LF
DA4S103A4 DA6T001A3 DA4T10304
KLU1S041 LF/ LU1S041 LF DA4S103A4 KRU1S516 LF
Wymagania w zakresie ochrony środowiska DA4T103G3 KRU1S041X-43 LF
Zmiany lub zmiany DA1T002I3 KRU1T041-34 LF
Wymagania w zakresie bezpieczeństwa DA1T101J1 KRU1T041FR-44 LF
KLU1T041 LF / DA6T001A3 DA4T103N3 DA4T10303
KLU1T516 LF / LU1T516 LF DA4T10304 KHU1S041F3 LF
KLA1S109 LF / DA4S103A4 DA6T001A3 DA4S103A4
KLA1S109-43 LF / LA1S109-43 LF Wymagania dotyczące: KHU1S041Q4 LF
Wymagania w zakresie bezpieczeństwa Wymagania dotyczące: KHU1S041Q5 LF
Wymagania w zakresie ochrony środowiska DU1T202A3 KHU1S041F7 LF
KLU1T041 LF / DA4T103G3 DU1T202B3 KHU1S041Q6 LF
KLA1T109-43 LF / LA1T109-43 LF Wymagania dotyczące: DA4T10304
KLA4S109 LF / LA4S109 LF Wymagania dotyczące: HU1S041X LF
DA4T10303 DA4S103A4 DA4T103G3
