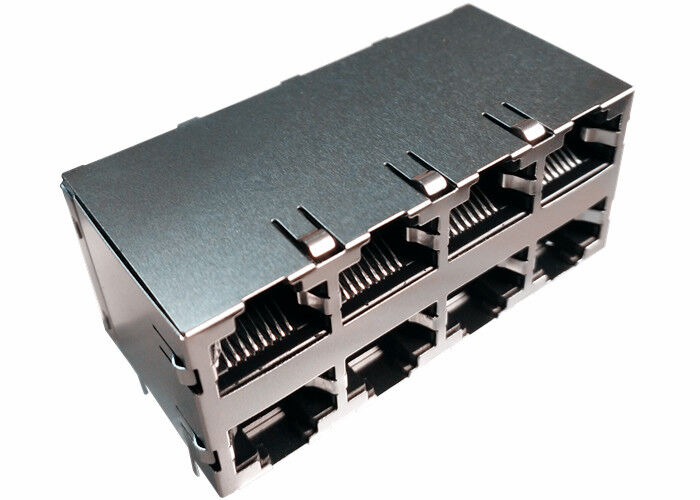

10/100/1000 Base-T RJ45 2x4 zintegrowane złącze magnetyczne

1.Complies z wymaganiem standardów IEEE 802.3ab.
2. Złącze RJ-45 zintegrowane z transformatorem / opornikiem impedancyjnym / kondensatorem wysokiego napięcia.
3. Rozmiar, jak złącze RJ-45, aby zaoszczędzić miejsce na płytce PCB.
4. Zredukowane promieniowanie EMI w celu poprawy wydajności EMI.
5.Projektowanie transmisji 10/100/1000 BASE za pomocą kabla UTP-5.
6.Zgodność z wymaganiami ROHS.
Projektowanie modelu : 【 DA4T10304 】

Model produkcji masowej : 【LPJG47561CNL】

MAG.REVERSE LATCH,

LED opcjonalnie; EMI-finger Opcjonalne.

Opis
1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja Jack = 2x4

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C

Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Parametry elektryczne @ 25 ℃
1. Obraca współczynnik:
PRI: SEC = 1CT: 1CT

2.OCL:
350uH MIN @ 100KHz, 100mV, 8mADC
3. Wstawienie straty:
1 ~ 100MHz: -1.0dB MAX
4.Ustawienie straty (dB MIN):
1 ~ 30MHz: -18 30 ~ 60MHz: -14
60 ~ 80MHz: -12
5. Przeskok (dB TYP):
1 ~ 30MHz: -40 30 ~ 60MHz: -35
60 ~ 80 MHz: -30
6. Odmiana do odrzucenia w trybie wspólnym:
1 ~ 50MHz: -30dB TYP
50 ~ 150MHz: -20dB TYP
7.CMRR: 1 ~ 100MHz: -30dB MIN
8.Isolacja: 1500Vrms MIN
9. Zakres temperatury pracy: -40 ℃ ~ + 85 ℃.

UWAGI

1. Przeznaczony do obsługi aplikacji, takich jak SOHO (ADSL
modemy), LAN-on-Motherboard (LOM), hub i przełączniki.
2. Zawiera specyfikację IEEE 802.3
3. Materiały łącznikowe:
Obudowa: tworzywo termoplastyczne UL94V-0
Kontakt / Tarcza: stop miedzi
Osłona tarczy: nikiel
Pokrycie styku: złoto 6 cali min. W obszarze styku.
4. Temperatura końcówki lutownicy: 265 ℃ Max, 5 Sec Max.
