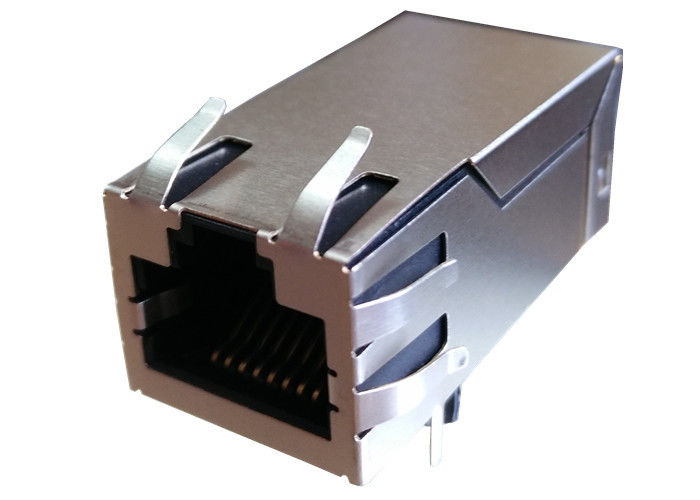

0816-1X1T-80-F Magnetyczny wtyk RJ45 1Port 1000 Base-T Ekranowany ekran RJ45

0816-1X1T-80-F Magnetyczny wtyk RJ45 1Port 1000 Base-T Ekranowany ekran RJ45

Szybkie Szczegóły

0816-1X1T-80-F Gigabit Conn Magjack 1Port 1000 Base-T Ekranowana karta RJ45

1. RJ-45 musi być zgodny z normą FCC.
2. Zgodność z wymaganiami standardów IEEE802.3u.
3. Złącze RJ-45 zintegrowane z transformatorem / rezystorem impedancyjnym / kondensatorem wysokonapięciowym.
4. Rozmiar tego samego, co złącze RJ-45, aby zaoszczędzić miejsce na płytce PCB.
5.Zmniejszone promieniowanie EMI w celu poprawy wydajności EMI.
6.Projektowanie transmisji 10/100/1000 BASE za pomocą kabla UTP-5.
7.Zgodność z wymaganiami ROHS.
8. Zakres temperatury pracy: 0 ℃ do + 70 ℃ / -40 ℃ do + 85 ℃
9. Zakres temperatury przechowywania: od -25 ℃ do + 85 ℃.

10. Model projektowy : 【0816-1X1T-80-F】

11. Model produkcji masowej : 【LPJXXXXNL】

MAG.REVERSE LATCH,

LED opcjonalnie; EMI-finger Opcjonalne.

Opis

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C

Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikacje dla użytkownika terminalu

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..

Przewaga konkurencyjna

18 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy

Główny klient

Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikacja EMS

Wbudowany elastyczny zespół PCB; Sztywny-elastyczny montaż PCB; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Przez zespół otworów; Montaż do montażu powierzchniowego; Montaż systemu; Zespół płytek drukowanych
