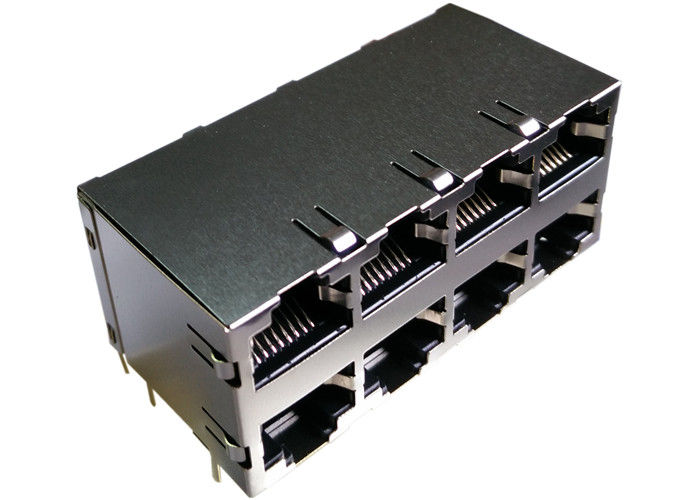

0863-2X4R-54-F Skumulowany 2x4 Conn Magjack 8 Port 1000 Base-T Ekranowany palec EMI

Szybkie Szczegóły

0863-2X4R-54-F Ułożone 2x4 Conn Magjack 8Port 1000 Base-T Ekranowany palec EMI

1.RJ-45 musi być zgodny ze standardem FCC.
2. Zgodny z wymogami norm IEEE802.3u.
3. Złącze RJ-45 zintegrowane z transformatorem / rezystorem impedancyjnym / kondensatorem wysokiego napięcia.
4. Rozmiar taki sam jak złącze RJ-45, aby zaoszczędzić miejsce na płytce drukowanej.
5. Zmniejszone promieniowanie EMI w celu poprawy wydajności EMI.
6. Projekt transmisji BASE 10/100/1000 przez kabel UTP-5.
7. Zgodność z wymogami ROHS.
8. Zakres temperatur pracy: od 0 ℃ do + 70 ℃ / -40 ℃ do + 85 ℃
9. Zakres temperatur przechowywania: od -25 ℃ do + 85 ℃.

10. Projektowanie modelu : 【0863-2X4R-54-F】

11. Model produkcji seryjnej: 【LPJG47737A55NL】

MAG.REVERSE LATCH,

LED opcjonalnie; EMI-finger Opcjonalnie.

Opis

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Typ gniazda = RJ45
3) Profil = Standard
4) Orientacja montażu płytki drukowanej = wejście z boku (kąt prosty) / wejście z góry (pionowo)

2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Bez
2) Metoda zakończenia = lutowane

5. Funkcje związane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI - górne i boczne = z / bez
3) Orientacja zatrzasku = Standard - Zatrzask w dół
4) Długość ogona płytki drukowanej

6. Funkcje związane z kontaktami:
1) Fabrycznie załadowany = Tak
2) Rodzaj zakończenia styków = Otwór przelotowy / montaż powierzchniowy

7. Funkcje związane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do 240 ° C,

Fala lutownicza zdolna do 260 ° C, fala lutownicza zdolna do 265 ° C

Lutowanie rozpływowe Opcjonalne;
3) Historia zgodności z RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznakowanie identyfikacyjne:
1) Kolor lewej diody LED (pozycja # 1) = zielony - rezystor 250 omów
2) Kolor prawej diody LED (pozycja 2) = zielony - rezystor 250 omów

10. Warunki użytkowania:
1) Dotyczy = płytka drukowana
2) Warunki środowiskowe = biuro / lokal
3) Temperatura pracy (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikacje dla użytkownika terminala

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. Urządzenia sieciowe i komunikacyjne, takie jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet. ..

Przewaga konkurencyjna

18 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy

Główny klient

Projektowanie dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikacja EMS

Wbudowany elastyczny zespół PCB; Sztywny-elastyczny zespół PCB; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Poprzez montaż otworów; Zespół do montażu powierzchniowego; Montaż systemu; Zespół płytki drukowanej
