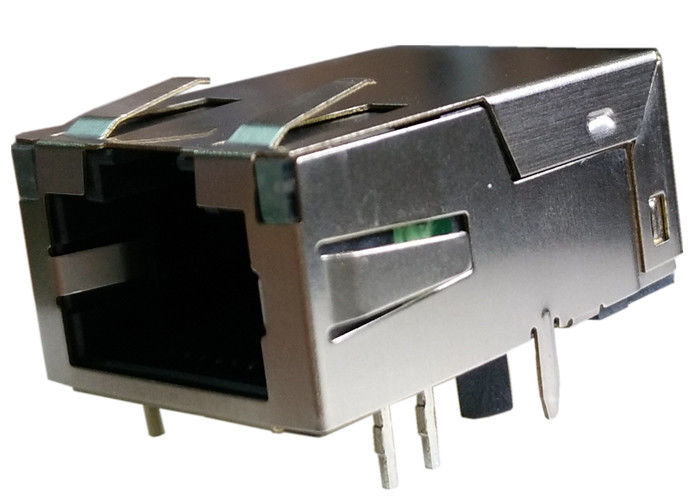

L834-1G1T-S7 Niski profil RJ45 Magjack 1Port 1000 Base-T Shielded

L834-1G1T-S7 to niskoprofilny zintegrowany moduł złącza MagJack z konfiguracją portu 1x1, prędkością 1000BASE-T, wbudowanymi diodami LED, osłoną EMI, orientacją w dół i zgodnością z RoHS.

Przegląd L834-1G1T-S7 Low-Profile MagJack

W sprawieL834-1G1T-S7łączy łącznik Ethernet i komponenty magnetyczne w jedno zintegrowane rozwiązanie, które uproszcza układ PCB, zmniejsza złożoność montażu,i wspierają stabilną wydajność sygnału w urządzeniach sieciowych dużych prędkości.

To...konstrukcja płaszczyzny środkowej o niskim profiluJest szczególnie przydatny w przypadku ograniczonej powierzchni na tablicy, podczas gdyosłonięte obudowy i karty EMIpomagają zmniejszyć zakłócenia elektromagnetyczne w hałaśliwych środowiskach.

Główne specyfikacjez L834-1G1T-S7

Charakterystyka elektrycznaz L834-1G1T-S7 RJ45 ICM

W sprawieL834-1G1T-S7 MagJack o niskim profilujest zaprojektowany w celu wspierania stabilnej transmisji sygnału Ethernet i zgodności z wymogami.

1- Zwraca się stosunek

• TP1:1CT: 1CT ± 2%
• TP2:1CT: 1CT ± 2%
• TP3:1CT: 1CT ± 2%
• TP4:1CT: 1CT ± 2%

2Indukcja

• DCL @ 100kHz / 100mVRMS:350 μH MIN.w8mA prędkość prądu stałego(0°C do 70°C)

3. Strata wstawienia

• 0.1 MHz do 1 MHz:-1,1 dB maks
• 1 MHz do 65 MHz:-0,5 dB maksymalnie
• od 65 MHz do 100 MHz:-0,8 dB maksymalnie
• 100 MHz do 125 MHz:-1,2 dB maks

4Zwrot straty

• 00,5 MHz do 40 MHz:-18 dB
• od 40 MHz do 100 MHz:-12 + 20LOG ((f/80MHz) dB

5. Wypuszczanie w trybie wspólnym

• 100 kHz do 100 MHz:-30 dB min

6. Wyrzucenie od wspólnego trybu do trybu różnicowego

• 100 kHz do 100 MHz:-35 dB min

7- Przesłuchanie.

• 1 MHz do 100 MHz:-30 dB min

8. Hipot / napięcie izolacyjne

• 1500 Vrms
• 100% produkcji przetestowanych zgodnie zWymagania dotyczące izolacji IEEE 802.3

9. Specyfikacje elektryczne LED

• LED 1 i LED 2
• Napęd naprzód (zielony):2.2V typ. przy IF = 20mA
• Dominująca długość fali (zielony):570 nm typowo przy IF = 20mA

L834-1G1T-S7 Rysunek

Często zadawane pytania o L834-1G1T-S7 Low-Profile MagJack

Jeśli Twój projekt wymagaMagJack o niskim profilu, aModuł złącza 1x1 1000BASE-T, lubo szerokości przekraczającej 10 mm,,L834-1G1T-S7oferuje kompaktowe i niezawodne rozwiązanie.i tab-down przez otwór struktury sprawiają, że jest praktycznym wyborem dla nowoczesnego sprzętu sieciowego i wbudowanych urządzeń komunikacyjnych.

1Co to jest L834-1G1T-S7?

W sprawieL834-1G1T-S7jestModuł zintegrowanego złącza MagJack o niskim profiludla1000BASE-T Gigabit Ethernetaplikacji.

2Czy L834-1G1T-S7 nadaje się do Gigabit Ethernet?

Tak, jest przeznaczony do1000BASE-T.wykorzystanie, co czyni go odpowiednim dla interfejsów Gigabit Ethernet.

3Czy L834-1G1T-S7 zawiera LED?

Tak, to obejmujewbudowane diody LEDzTyp G/G LEDdla wskazania powiązania/działania.

4Czy L834-1G1T-S7 jest osłonięty?

Tak, to obejmujeWskaźniki EMIi osłoniętą strukturę, która pomaga zmniejszyć zakłócenia elektromagnetyczne.

5Jaki jest styl montażu L834-1G1T-S7?

WykorzystujeWłókno z otworemprojekt stabilnej instalacji PCB.

6Czy L834-1G1T-S7 jest zgodny z RoHS?

Tak, jest.Zgodność z RoHS.
