L834-1G1T-S7 Niski profil RJ45 Magjack 1Port 1000 Base-T Shielded

L834-1G1T-S7 to niskoprofilowy zintegrowany moduł złącza MagJack z konfiguracją portów 1x1, szybkością 1000BASE-T, wbudowanymi diodami LED, ekranowaniem EMI, orientacją zakładkową i zgodnością z RoHS.

Przegląd niskoprofilowego MagJacka L834-1G1T-S7

TheL834-1G1T-S7łączy złącze Ethernet i komponenty magnetyczne w jedno zintegrowane rozwiązanie. Pomaga to uprościć układ PCB, zmniejszyć złożoność montażu i zapewnić stabilną wydajność sygnału w szybkich urządzeniach sieciowych.

Jegoniskoprofilowa konstrukcja typu mid-planesprawia, że ​​jest to szczególnie przydatne tam, gdzie przestrzeń na planszy jest ograniczona, podczas gdyekranowana obudowa i wypustki EMIpomagają zmniejszyć zakłócenia elektromagnetyczne w hałaśliwym otoczeniu.

Kluczowe dane technicznez L834-1G1T-S7

Charakterystyka elektrycznamodułów ICM L834-1G1T-S7 RJ45

TheL834-1G1T-S7 niskoprofilowy MagJackzostał zaprojektowany do obsługi stabilnej transmisji sygnału Ethernet i wydajności zorientowanej na zgodność.

1. Współczynnik obrotów

• TP1:1CT: 1CT ±2%
• TP2:1CT: 1CT ±2%
• TP3:1CT: 1CT ±2%
• TP4:1CT: 1CT ±2%

2. Indukcyjność

• DCL przy 100 kHz / 100 mVRMS:350µH MIN.NaOdchylenie prądu stałego 8mA(0°C do 70°C)

3. Utrata wtrąceniowa

• 0,1 MHz do 1 MHz:-1,1 dB maks
• 1 MHz do 65 MHz:-0,5 dB maks
• 65 MHz do 100 MHz:-0,8 dB maks
• 100 MHz do 125 MHz:-1,2 dB maks

4. Strata zwrotu

• 0,5 MHz do 40 MHz:-18dB
• 40 MHz do 100 MHz:-12 + 20LOG(f/80MHz) dB

5. Odrzucenie trybu wspólnego

• 100 kHz do 100 MHz:-30 dB min

6. Odrzucenie trybu wspólnego do trybu różnicowego

• 100 kHz do 100 MHz:-35 dB min

7. Przesłuch

• 1 MHz do 100 MHz:-30 dB min

8. Napięcie Hipot/izolacyjne

• 1500 Vrms
• 100% produkcja przetestowana pod kątem zgodnościWymagania dotyczące izolacji IEEE 802.3

9. Specyfikacje elektryczne diod LED

• Dioda LED 1 i Dioda 2
• Napięcie przewodzenia (zielony):2,2 V typ. przy IF = 20 mA
• Dominująca długość fali (zielony):typowo 570nm przy IF = 20 mA

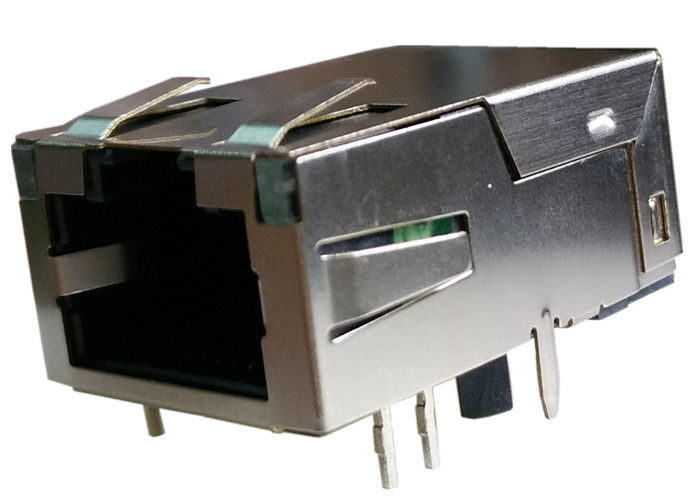

Rysunek L834-1G1T-S7

Często zadawane pytania dotyczące niskoprofilowego MagJacka L834-1G1T-S7

Jeśli Twój projekt wymaganiskoprofilowy MagJack, AModuł złącza 1x1 1000BASE-Tlubekranowane zintegrowane gniazdo Ethernet z diodami LED,L834-1G1T-S7oferuje kompaktowe i niezawodne rozwiązanie. Zintegrowana konstrukcja magnetyczna, ochrona EMI i konstrukcja z otworami przelotowymi sprawiają, że jest to praktyczny wybór dla nowoczesnego sprzętu sieciowego i wbudowanego sprzętu komunikacyjnego.

1. Co to jest L834-1G1T-S7?

TheL834-1G1T-S7jestniskoprofilowy zintegrowany moduł złącza MagJackDoGigabitowy Ethernet 1000BASE-Taplikacje.

2. Czy L834-1G1T-S7 nadaje się do Gigabit Ethernet?

Tak. Jest przeznaczony dla1000BASE-Tzastosowania, dzięki czemu nadaje się do interfejsów Gigabit Ethernet.

3. Czy L834-1G1T-S7 zawiera diody LED?

Tak. Zawierawbudowane diody LEDzTyp diody G/Gdo wskazania łącza/aktywności.

4. Czy L834-1G1T-S7 jest ekranowany?

Tak. ZawieraZakładki EMIoraz ekranowaną konstrukcję, która pomaga zredukować zakłócenia elektromagnetyczne.

5. Jaki jest sposób montażu L834-1G1T-S7?

Używa Amontaż przelotowykonstrukcja zapewniająca stabilną instalację PCB.

6. Czy L834-1G1T-S7 jest zgodny z dyrektywą RoHS?

Tak. To jestZgodny z dyrektywą RoHS.
