Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: 24HSS1041A-2 HF
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Spec: |
24HSS1041A-2 HF |
Typ transformatora: |
Izolacja i interfejs danych |
Stosunek obrotów — podstawowy: drugorzędny: |
Nadajnik 1: 1, odbiornik 1: 1 |
Typ mocowania: |
Montaż powierzchniowy |
Rozmiar / wymiar: |
13,97 mm dł. x 16,51 mm szer. |
Wysokość - w pozycji siedzącej (maks.): |
6,60 mm |
Próbki: |
Dostępne za darmo |
Analogowy PN: |
LP5007NL |
Spec: |
24HSS1041A-2 HF |
Typ transformatora: |
Izolacja i interfejs danych |
Stosunek obrotów — podstawowy: drugorzędny: |
Nadajnik 1: 1, odbiornik 1: 1 |
Typ mocowania: |
Montaż powierzchniowy |
Rozmiar / wymiar: |
13,97 mm dł. x 16,51 mm szer. |
Wysokość - w pozycji siedzącej (maks.): |
6,60 mm |
Próbki: |
Dostępne za darmo |
Analogowy PN: |
LP5007NL |
cechy produktu
1. Przeznaczony do długich połączeń gigabit Ethernet 1000 BASE-T, aplikacje full duplex.
2. Obsługuje 4 pary kabli kategorii UTP-5.
3. MODUŁY MAGNETYCZNE 1000 BASE -T
3.Cable interfejs dla izolacji i emisji o niskim wspólnym trybie.
Aplikacje 4.POE z prądem 350mA.
5. Zgodne ze standardem IEEE 802.3ab dla 1000 BASE-T.
6.Zgodność z wymogami ROHS i Halogen Free.
7. Zakres temperatury pracy: od 0 ℃ do + 70 ℃ lub parzyste - od 40 ℃ do + 85 ℃
Projekt numeru części: 24HSS1041A-2 HF
Masowa produkcja Numer części LP5007NL Równoważny krzyż w Chinach
Parametry elektryczne (25)

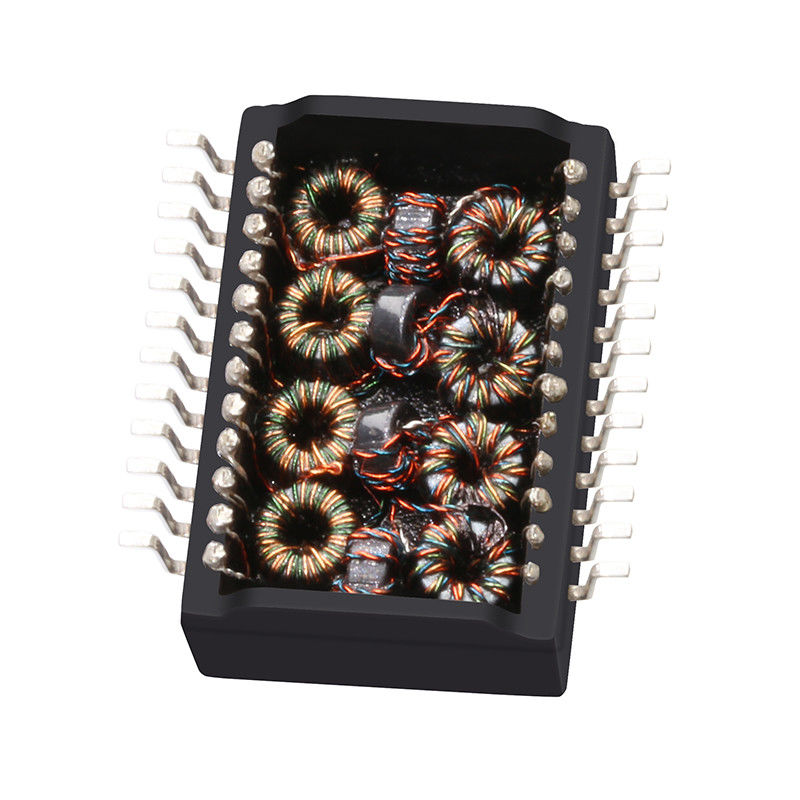

24HSS1041A-2 HF Gigabit Ethernet Transformator 1CT: 1CT SMD 1500Vrms LP5007NL
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Po stronie chipa do linii
Aplikacje dla użytkownika terminalu
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
Przewaga konkurencyjna
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
Główny klient
Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Aplikacja EMS
Wbudowany elastyczny zespół PCB; Sztywny-elastyczny montaż PCB; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Przez zespół otworów; Montaż do montażu powierzchniowego; Montaż systemu; Zespół płytek drukowanych
