Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: G2414SG
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Numer części: |
G2414SG |
Typ transformatora: |
Izolacja i interfejs danych |
Obraca współczynnik - podstawowy: drugorzędny: |
Nadajnik 1: 1, odbiornik 1: 1 |
Typ mocowania: |
Montaż powierzchniowy |
Rozmiar / wymiary: |
13,97 mm L x 16,51 mm W |
Wysokość - Siedzisko (Max): |
6,60 mm |
Numer części: |
G2414SG |
Typ transformatora: |
Izolacja i interfejs danych |
Obraca współczynnik - podstawowy: drugorzędny: |
Nadajnik 1: 1, odbiornik 1: 1 |
Typ mocowania: |
Montaż powierzchniowy |
Rozmiar / wymiary: |
13,97 mm L x 16,51 mm W |
Wysokość - Siedzisko (Max): |
6,60 mm |
1.Projektowanie dla zastosowań Full Duplex Gigabit Ethernet 100/1000 BASE-Tx Full Duplex.
2. Niższy profil powierzchniowy Opakowanie Zaprojektowany proces rozpływowy (szczyt 250 ° C).
3. Zgodne ze standardami IEEE 802ab dla 1000Base-T.
4.Obsługuje 4 pary kabli UTP kategorii 5.
5. Dla części RoHS Dodaj Suffix G.
6. Numer części projektu: 【G2414SG】
7.Mass numer części produkcji 【LP5004NL】

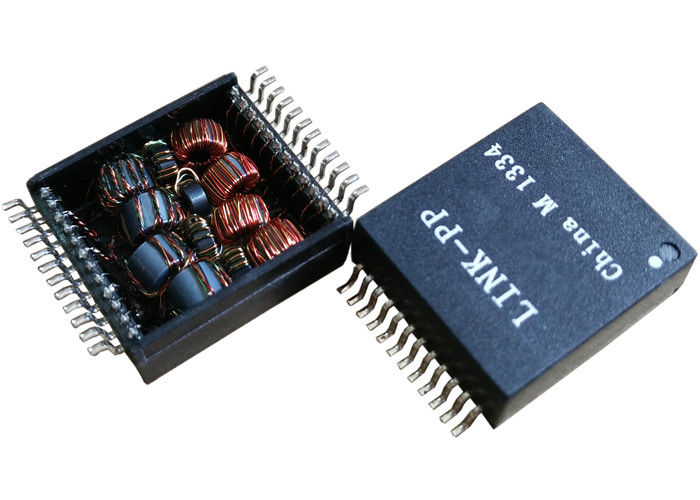

G2414SG Gigabit Ethernet Transformator 1CT: 1CT SMD 1500Vrms LP5005NL
1. Włącza Ratio50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Po stronie chipa do linii
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Wbudowany elastyczny zespół PCB; Sztywny-elastyczny montaż PCB; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Przez zespół otworów; Montaż do montażu powierzchniowego; Montaż systemu; Zespół płytek drukowanych
