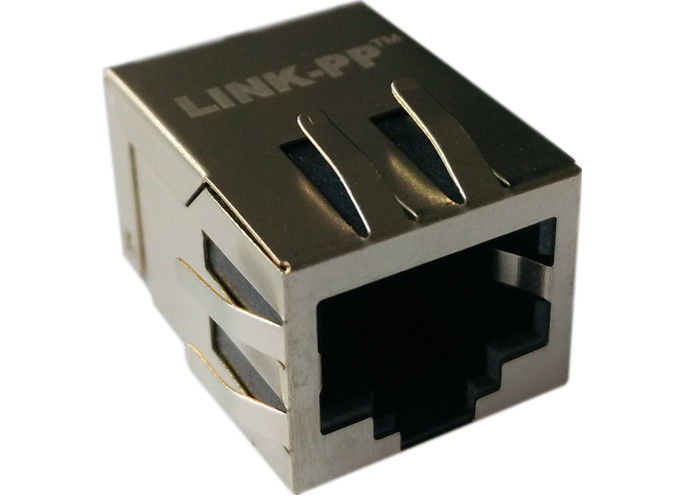

S811-1X1T-06-F / S811-1X1T-A4-F RJ45 Magjack10 / 100BASE-T 1X1 Tab-down 6 Pinów

Name: S811-1X1T-06-F / S811-1X1T-A4-F RJ45 Magjack10 / 100BASE-T 1X1 Tab-down 6 Pinów
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: S811-1X1T-06-F / S811-1X1T-A4-F
Price: 372.50 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Guangdong, Chiny

Nazwa handlowa: LINK-PP

Orzecznictwo: ISO9001,SGS,UL,CE,REACH

Numer modelu: S811-1X1T-06-F / S811-1X1T-A4-F

Warunki płatności i wysyłki

Minimalne zamówienie: 200 SZT.

Cena: Supportive&Competitive

Szczegóły pakowania: Reel & Carton

Czas dostawy: Zbiory

Zasady płatności: TT, NET30/60/90 dni

Możliwość Supply: 3000000/miesiąc

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                    rj45 smt connector, surface mount rj45 connector


Numer części:	S811-1X1T-06-F / S811-1X1T-A4-F	Made in China:	SM-LPJ30XXNL
Oryginalny Munafactuer:	LINK-PP	aplikacji:	10/100 Base-T SMD
Zakończenie:	Lutowane	Diody LED:	Opcjonalne

Numer części:	S811-1X1T-06-F / S811-1X1T-A4-F
Made in China:	SM-LPJ30XXNL
Oryginalny Munafactuer:	LINK-PP
aplikacji:	10/100 Base-T SMD
Zakończenie:	Lutowane
Diody LED:	Opcjonalne

S811-1X1T-06-F / S811-1X1T-A4-F RJ45 Magjack10 / 100BASE-T 1X1 Tab-down 6 Pinów

Szybkie Szczegóły

CONN MAGJACK 1PORT 100 BASE-T, 10/100 Base-T, AutoMDIX Surface Mount 90 ~ Angle (prawy)

1. RJ-45 musi być zgodny z normą FCC.
2. Zgodność z wymaganiami standardów IEEE802.3u.
3. Złącze RJ-45 zintegrowane z transformatorem / rezystorem impedancyjnym / kondensatorem wysokonapięciowym.
4. Rozmiar tego samego, co złącze RJ-45, aby zaoszczędzić miejsce na płytce PCB.
5.Zmniejszone promieniowanie EMI w celu poprawy wydajności EMI.
6.Projektowanie transmisji 10/100 BASE za pomocą kabla UTP-5.
7.Zgodność z wymaganiami ROHS.
8. Zakres temperatury pracy: 0 ℃ do + 70 ℃ / -40 ℃ do + 85 ℃
9. Zakres temperatury przechowywania: od -25 ℃ do + 85 ℃.

10. Model projektowy : 【S811-1X1T-06-F / S811-1X1T-A4-F】

11. Model produkcji masowej : 【SM-LPJ30XXNL】

MAG.REVERSE LATCH,

LED opcjonalnie; EMI-finger Opcjonalne.

Opis
CONN MAGJACK 1PORT 100 BASE-T, 10/100 Base-T, AutoMDIX Surface Mount 90 ~ Angle (prawy)

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C

Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikacje dla użytkownika terminalu

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
