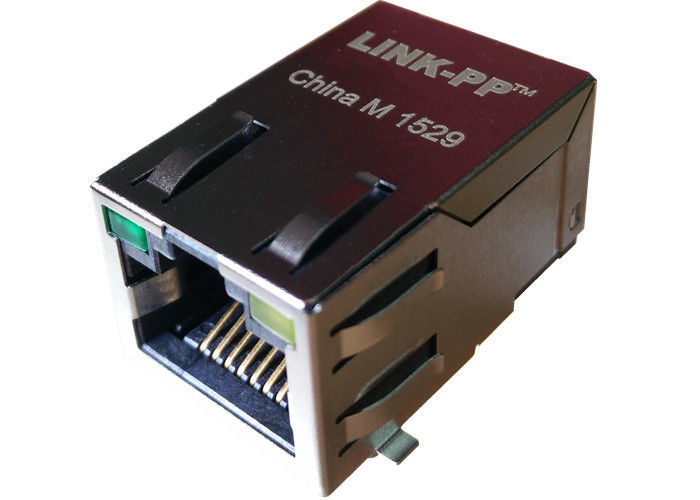

MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Niskoprofilowe złącze SMT RJ45 ze zintegrowaną magnetyką

Szybki przegląd

MIC24120-5101W-LF3 i MIC24121-5101W-LF3 to niskoprofilowe, montowane powierzchniowo złącza RJ45 ze zintegrowaną magnetyką, przeznaczone do aplikacji Ethernet 10/100BASE-T. Dzięki zintegrowaniu transformatora, rezystora impedancji i kondensatora wysokonapięciowego w kompaktowym rozmiarze RJ45, modele te znacznie redukują emisję EMI, oszczędzają miejsce na płytce PCB i zwiększają wydajność projektu.

Projektowanie modeli: MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Model masowej produkcji: LPJXXXXXNL

Dostępne są opcje LED i palców EMI, co sprawia, że są one wysoce adaptowalne do różnych wymagań klientów.

Kluczowe cechy

• Zgodność ze standardami
  • Spełnia wymagania FCC jak i IEEE802.3u standardy
  • Zgodność z RoHS i bez ołowiu
• Zalety wydajności
  • Zintegrowany transformator, rezystory i kondensatory dla kompaktowej konstrukcji PCB
  • Zoptymalizowany pod kątem transmisji Ethernet 10/100 BASE-T przez kabel Cat5 UTP
  • Zredukowana emisja EMI w celu poprawy ogólnej wydajności EMC
• Konstrukcja mechaniczna i elektryczna
  • Dostępne w wejściu bocznym (kąt prosty) lub wejściu górnym (pionowym) montażu
  • Ekranowana obudowa dla doskonałej ochrony EMI
  • Opcjonalne wskaźniki LED (Zielony 250Ω)
  • Zakres temperatur pracy: 0℃ do +70℃ / -40℃ do +85℃
  • Zakres temperatur przechowywania: -25℃ do +85℃
  • Wytrzymałość Hi-Pot: 1500Vrms MIN
• Elastyczność
  • Orientacja zatrzasku: standardowy zatrzask w dół
  • Dostępne z lub bez palców EMI
  • Obsługuje zarówno przelotowe jak i montaż powierzchniowy zakończenie

Aplikacje

MIC24120-5101W-LF3 / MIC24121-5101W-LF3 są przeznaczone do obsługi szerokiej gamy urządzeń sieciowych i komunikacyjnych:

• Modemy ADSL
• Rozwiązania LAN na płycie głównej
• Przełączniki i routery Ethernet
• Płyty główne PC
• Telefony IP / bramki VOIP
• Sprzęt transmisyjny SDH / PDH
• Rozwiązania dla centrów telefonicznych
• Dekodery (STB)
• Sprzęt sieciowy dla przedsiębiorstw

Zalety konkurencyjne

• Ponad 18 lat doświadczenia w produkcji
• Ponad 2600 wykwalifikowanych pracowników
• 100% testów elektrycznych (a nie tylko testy partii)
• Elastyczne terminy realizacji
• Zaufany przez głównych globalnych klientów: TI, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF i inni
