MIC66211-5171T-LF3/7499210121 RJ45 PoE łącznik korygujący most LPJ4049HDNL

PoE Złącze RJ45 MIC66211-5171T-LF3 = 7499210121 Przegląd

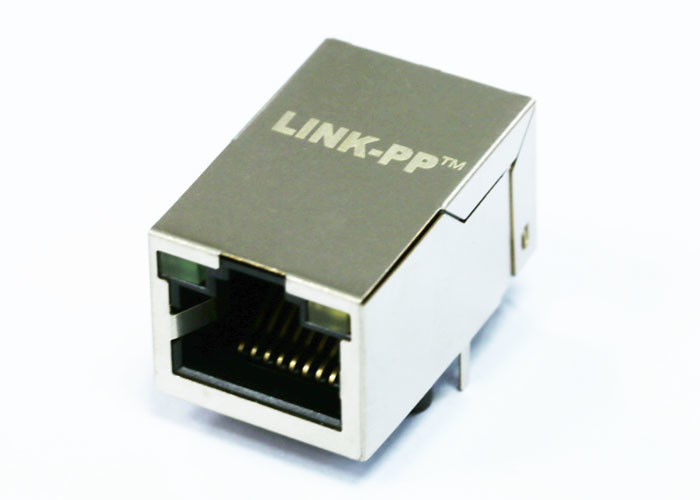

The MIC66211-5171T-LF3/7499210121 to jednop portowe złącze RJ45 ze zintegrowaną elektroniką magnetyczną (transformator, dławik wspólno-trybowy i mostek prostowniczy) zaprojektowane specjalnie do zastosowań 10/100Base-T PoE. Posiada konfigurację tab-down typu side-entry z żółto-zielonymi wskaźnikami LED, oferując kompaktową i niezawodną łączność dla zastosowań przemysłowych i sieciowych.

1. 10/100 Ethernet RJ45 IEEE 802.3af PoE
2. 6μ” Pozłacanie (min) na stykach
3. 350uH min OCL przy 8mA DC Bias w całym
4. Zakresie Temperatury Moduł magnetyczny Power Over Ethernet RJ45
5. 100% Testowanie elektryczne
6. 1500Vrms Hi-Pot
7. Opatentowana, wytrzymała konstrukcja styków

SPECYFIKACJE ELEKTRYCZNE @25℃

1. Przełożenie uzwojeń (±2%):
TX=1CT∶1 RX=1CT∶1
2. Indukcyjność OCL: 350uH MIN
@ 100KHz/0.1V,8mA DC Bias
3. Tłumienie wtrąceniowe:
-1.0dB MAX @ 1.0-100MHz
4. Tłumienie odbiciowe:
-18dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5. Przesłuch:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6. Tłumienie zakłóceń wspólno-trybowych:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7. Test Hipot: 1500Vrms MIN
8. Zakres temperatury pracy: -40℃ DO +85℃.

FAQ

1. Co to jest złącze RJ45 PoE?

Złącze RJ45 PoE (Power over Ethernet) integruje elektronikę magnetyczną Ethernet, a czasem prostowniki, umożliwiając przesyłanie zarówno danych, jak i zasilania jednym kablem Ethernet. Upraszcza to projektowanie PCB i obsługuje urządzenia takie jak kamery IP, telefony VoIP i kontrolery przemysłowe.

2. Czym różni się złącze RJ45 PoE od standardowego złącza RJ45?

W przeciwieństwie do standardowych złączeń RJ45, złącze RJ45 PoE posiada wbudowaną elektronikę magnetyczną (transformatory i dławiki) oraz kompatybilność z PoE, umożliwiając bezpieczne dostarczanie zasilania (zgodnie ze standardami IEEE 802.3af/at/bt) wraz z transmisją danych.3. Jakie są typowe zastosowania złączy RJ45 PoE?

Kamery bezpieczeństwa IP

• Punkty dostępu bezprzewodowego
• Komputery przemysłowe i systemy monitorowania
• Inteligentne liczniki i bramki IoT
• Telefony VoIP
• Urządzenia energii odnawialnej, takie jak falowniki solarne
• 4. Jakie standardy obsługują złącza RJ45 PoE?

Większość złączy RJ45 PoE jest zgodna z:

IEEE 802.3af (PoE, do 15,4 W)

• IEEE 802.3at (PoE+, do 30 W)
• Niektóre zaawansowane modele obsługują
• IEEE 802.3bt (PoE++ / 4PPoE, do 60–90 W).5. Jak wybrać odpowiednie złącze RJ45 PoE?

Kluczowe czynniki do rozważenia:

Obsługiwana szybkość transmisji danych (10/100Base-T, Gigabit lub wyższa)

• Poziom mocy PoE (af, at, lub bt)
• Zakres temperatury pracy
• Napięcie izolacji Hi-pot
• Wskaźniki LED (dla statusu połączenia/aktywności)
• Zgodność z UL, RoHS i REACH
• 6. Czy złącza RJ45 PoE są wstecznie kompatybilne?

Tak. Złącze RJ45 PoE może nadal działać z

urządzeniami nie-PoE, ponieważ dostarczanie zasilania aktywuje się tylko wtedy, gdy wykryte zostanie kompatybilne urządzenie zasilane (PD). Zapewnia to bezpieczne działanie ze starszym sprzętem Ethernet.7. Jakie są zalety stosowania zintegrowanych złączy RJ45 PoE?

Oszczędność miejsca na PCB dzięki połączeniu elektroniki magnetycznej i RJ45 w jednym komponencie

• Poprawa wydajności EMI
• Uproszczenie projektu obwodu i zmniejszenie kosztów BOM
• Zapewnienie wyższej niezawodności i lepszej wydajności termicznej dla środowisk przemysłowych
