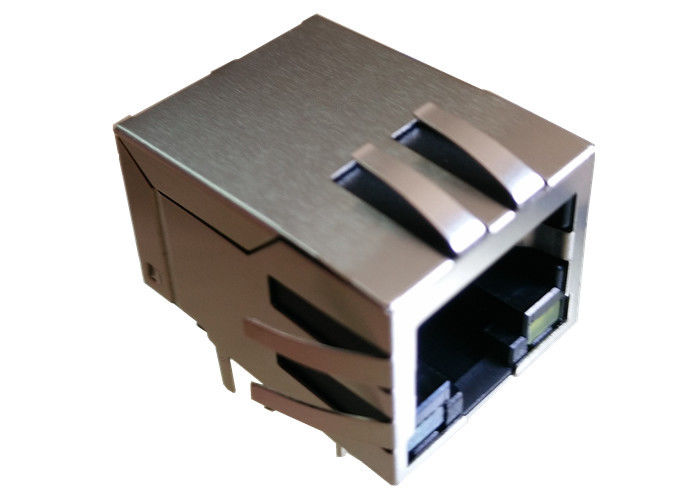

HFJ11-RP44E-L11RL10 / 100BASE-TX PoE RJ45 HFJ11-RP44E-L15RL Złącze PCB

HFJ11-RP44E-L11RL10 / 100BASE-TX PoE RJ45 HFJ11-RP44E-L15RL Złącze PCB

Szybkie Szczegóły

FastJack ™ 1x1 Tab-down 10 / 100BASE-TX PoE RJ45

1.10 / 100BASE-TX Ethernet RJ45
2.EEEE802.3af Zgodny
3.100% Testowanie zgodności
4.1500Vrms Hi-Pot
5,30μ "Złoto (min.) W menu Kontakty
6. Własny projekt solidnego kontaktu

5.Projektowanie modelu: 【HFJ11-RP44E-L11RL / HFJ11-RP44E-L15RL】

6.Mass Model produkcji: 【LPJXXXXNL】

MAG., REVERSE LATCH, LED opcjonalnie, EMI-finger Opcjonalne.

Opis

FastJack ™ 1x1 Tab-down 10 / 100BASE-TX PoE RJ45 spotkanie IEEE 802.3 / af / at

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C

Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikacje dla użytkownika terminalu

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
