7499010001 RJ45 Z zintegrowanym konwerterem CAN 10 / 100Base-TX

7499010001 RJ45 ze zintegrowanym konwerterem Magnetics 10/100Base-TX CAN

Szybkie Szczegóły

1.10/100 Base-TX RJ45 1x1 Tab-UP ze zintegrowanym złączem magnetycznym,
2. Przez otwór
3. Z lub bez POE/POE (+)
4. Obszar kontaktu: złoty błysk

MAG., REVERSE LATCH , LED opcjonalnie, EMI-finger Opcjonalnie.

5.Projektowanie modelu: 【7499010001】

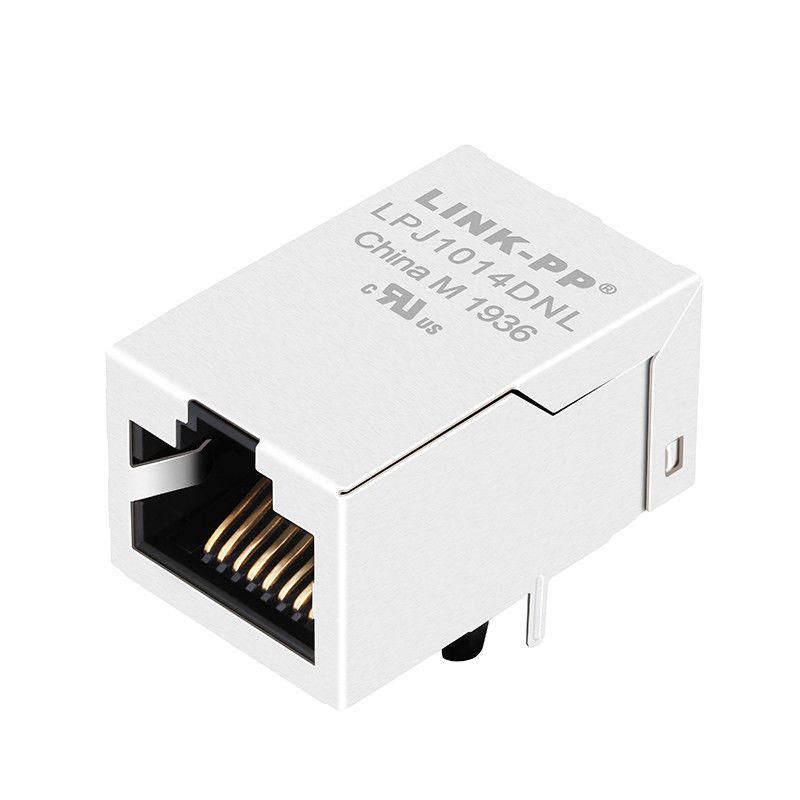

6.Model produkcji masowej:【LPJ1014DNL】

Opis


1X1-Rj45 z/bez diod led, zgodne z IEEE 802.3 af/at

1. Cechy rodzaju produktu:

1) Typ produktu = Złącze
2) Typ gniazda = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = wejście boczne (kąt prosty)/wejście górne (pionowe)

2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z wypowiedzeniem:
1) Palec EMI - Dół = Bez
2) Metoda zakończenia = lutowanie

5. Funkcje związane z ciałem:
1) Konfiguracja portu = Pojedynczy/Wiele
2) Palce EMI-góra i boki = z/bez
3) Orientacja zatrzasku = Standard — zatrzask w dół
4) Długość ogona PCB

6. Skontaktuj się z powiązanymi funkcjami:
1) Fabrycznie załadowany = Tak
2) Typ zakończenia styku = Montaż przelotowy/powierzchniowy

7. Funkcje związane z mieszkaniem:
1) Styl złącza = Jack

8. Standardy branżowe:
1) Zgodność z RoHS/ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do temperatury 240°C,

Lut na fali zdolny do 260°C, lut na fali zdolny do 265°C

lutowanie rozpływowe opcjonalne;
3) Historia zgodności z RoHS/ELV = Zawsze była zgodna z RoHS

9. Oznakowanie identyfikacyjne:
1) Lewy kolor diody LED (pozycja #1) = Zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja #2) = Zielony - rezystor 250 omów

10. Warunki użytkowania:
1) Dotyczy = Płytka drukowana
2) Warunki środowiskowe = Biuro / Pomieszczenia
3) Temperatura pracy (°C) = 0 - 70/-40 - +85

11.Hipot:

1500 Vrms MIN

Aplikacje dla użytkownika terminala

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard.Nsprzęt sieciowy i komunikacyjny, taki jak HUB, karta PC, przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL,Rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet ...

Przewaga konkurencyjna

18 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy

Główny klient

Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikacja EMS

Wbudowany elastyczny zespół PCB;sztywno-elastyczny zespół PCB;Mikroelektroniczny, Flip Chip;mikroelektronika, chip na pokładzie;montaż optoelektroniczny;Montaż RF/Bezprzewodowy;Montaż przewlekany;Montaż powierzchniowy;Montaż systemu;Zespół płytki drukowanej
