XRJH-01D-0-D12-070 RJ45 ze zintegrowaną przetwornicą CAN 10 / 100Base-TX

XRJH-01D-0-D12-070 RJ45 ze zintegrowanym konwerterem Magnetics 10/100Base-TX CAN

Szybkie Szczegóły

1.10/100 Base-TX RJ45 1x1 Tab-UP ze zintegrowanym złączem magnetycznym,
2. Przez otwór
3. Z lub bez POE/POE (+)
4. Obszar kontaktu: złoty błysk

MAG., REVERSE LATCH , LED opcjonalnie, EMI-finger Opcjonalnie.

5.Projektowanie modelu: 【XRJH-01D-0-D12-070】

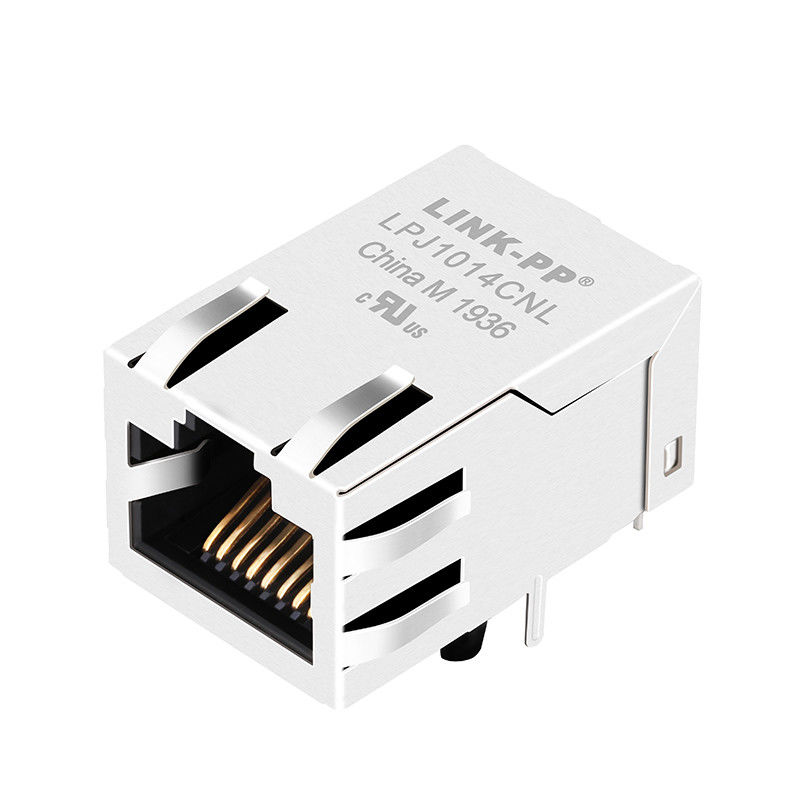

6.Model produkcji masowej:【LPJ1014CNL】

Opis


1X1-Rj45 z/bez diod led, zgodne z IEEE 802.3 af/at

1. Cechy rodzaju produktu:

1) Typ produktu = Złącze
2) Typ gniazda = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = wejście boczne (kąt prosty)/wejście górne (pionowe)

2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z wypowiedzeniem:
1) Palec EMI - Dół = Bez
2) Metoda zakończenia = lutowanie

5. Funkcje związane z ciałem:
1) Konfiguracja portu = Pojedynczy/Wiele
2) Palce EMI-góra i boki = z/bez
3) Orientacja zatrzasku = Standard — zatrzask w dół
4) Długość ogona PCB

6. Skontaktuj się z powiązanymi funkcjami:
1) Fabrycznie załadowany = Tak
2) Typ zakończenia styku = Montaż przelotowy/powierzchniowy

7. Funkcje związane z mieszkaniem:
1) Styl złącza = Jack

8. Standardy branżowe:
1) Zgodność z RoHS/ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do temperatury 240°C,

Lut na fali zdolny do 260°C, lut na fali zdolny do 265°C

lutowanie rozpływowe opcjonalne;
3) Historia zgodności z RoHS/ELV = Zawsze była zgodna z RoHS

9. Oznakowanie identyfikacyjne:
1) Lewy kolor diody LED (pozycja #1) = Zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja #2) = Zielony - rezystor 250 omów

10. Warunki użytkowania:
1) Dotyczy = Płytka drukowana
2) Warunki środowiskowe = Biuro / Pomieszczenia
3) Temperatura pracy (°C) = 0 - 70/-40 - +85

11.Hipot:

1500 Vrms MIN

Aplikacje dla użytkownika terminala

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard.Nsprzęt sieciowy i komunikacyjny, taki jak HUB, karta PC, przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL,Rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet ...
