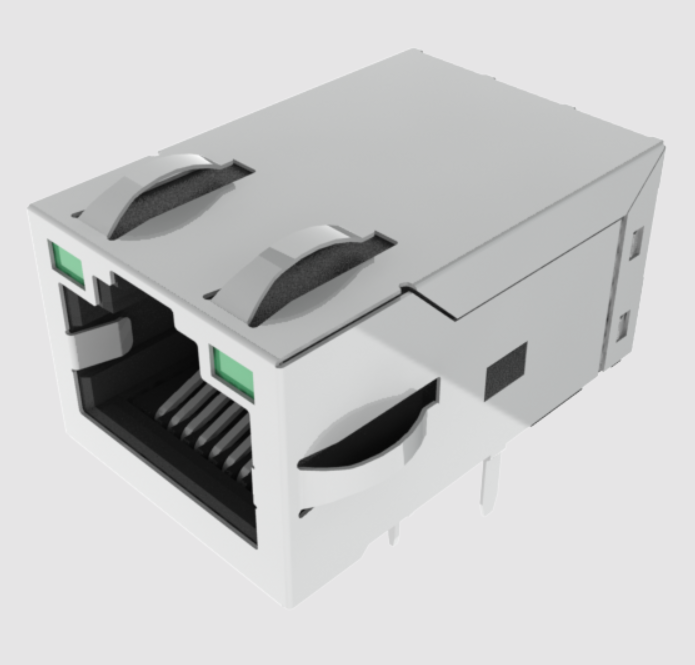

JXF0-2512NL 2.5GBase-T Złącze RJ45 (90W PoE++, wytrzymałe, THR)

Moduł

JXF0-2512NL został zaprojektowany tak, aby sprostać podwójnym wymaganiom rosnącej przepustowości i zasilania urządzeń o dużej mocy w trudnych warunkach przemysłowych. Spełniając pełne specyfikacje IEEE 802.3bz i IEEE 802.3bt, ten jednopunktowy zintegrowany złącznik RJ45 zapewnia stabilną transmisję2.5 Gb/s Ethernet , jednocześnie dostarczając lub odbierając do90W ciągłej mocy przez 4-parowe okablowanie kategorii.Aby utrzymać doskonałą wierność sygnału pod obciążeniem prądem stałym, JXF0-2512NL posiada wewnętrzny

3-przewodowy (3W) dławik wspólnej mody umieszczony specjalnie po stronie PHY. Izoluje to rdzenie dławików magnetycznych od prądu stałego o natężeniu 900 mA przepływającego przez środkowe odczepy po stronie kabla, całkowicie zapobiegając nasyceniu rdzenia magnetycznego. Obudowa wykonana z wysokotemperaturowego termoplastiku UL 94V-0 z cynowanymi ogonkami lutowniczymi o grubości 3,20 mm, jest w pełni przystosowana doautomatycznego montażu przez otwory (THR / Pin-in-Paste), osiągającMSL 1 okres przydatności do użycia i wytrzymującszczytowe temperatury lutowania 260°C profile (IPC/JEDEC J-STD-075 Kategoria R7).Kluczowe cechy:Wysokowydajna integralność sygnału 2,5 Gb/s

: Tłumienie wtrąceniowe utrzymuje się poniżej -1,0 dB w zakresie 1–250 MHz, z tłumieniem odbiciowym przekraczającym -20 dB (1–40 MHz) i -10 dB (100–250 MHz) dla czystych diagramów oka i niskich wskaźników błędów bitowych.

• Dostarczanie 90W 4-parowego zasilania IEEE 802.3bt: Dedykowane piny o wysokim prądzie (piny 15–18) kierują do 900 mA ciągłego prądu na pętlę pary (łącznie 1,8 A na pętlę) bezpośrednio do par kablowych.
• Zero nasycenia prądem stałym (dławik 3W po stronie PHY): Umieszczenie 3-przewodowego dławika po stronie PHY zapewnia maksymalne tłumienie szumów wspólnej mody (CMRR do -35 dB) bez degradacji sygnału spowodowanej prądem stałym.
• Zintegrowane dwukolorowe wskaźniki diagnostyczne: Wbudowane antyrównoległe diody LED (zielona @ 568 nm / żółta @ 585 nm) po lewej i prawej stronie, sterowane przez piny 11–14, zapewniają natychmiastową wizualną informację zwrotną o stanie połączenia/aktywności.
• Kompleksowe ekranowanie EMI: Wytrzymała miedziana obudowa z
• palcami uziemiającymi EMI od góry i z boku zapewnia niską rezystancję obudowy i solidną zgodność ze standardami FCC Part 68 i CISPR.Macierz specyfikacji technicznych1. Charakterystyka elektryczna i RF (@ 25°C, praca od -40°C do +85°C)Metryka

Zakres częstotliwości

Limit techniczny

Specyfikacja

Standard / Odniesienie

Żółta dioda LED

: 16,80 mm (szerokość) × 25,53 mm (długość) × 13,50 mm (wysokość nad PCB).

Sugerowany otwór w panelu

: 17,82 mm × 14,01 mm. Orientacja zatrzasku: Zatrzask (TU)

.Podział pinów (18 pinów elektrycznych + 2 zaczepy uziemienia ekranu):Szybkość transmisji danych

:.

• : MD1+ / MD1- | .
  • : MD2+ / MD2-Piny 5 i 6: MDCT2 / MDCT3Piny 7 i 8
  • : MD3+ / MD3- | Piny 9 i 10
  • : MD4+ / MD4-Piny 11 do 14 (dwukolorowe diody LED, kwadratowe 0,50 × 0,50 mm):Piny 11 i 12
• : Lewa dioda LED (zielona @ 568 nm / żółta @ 585 nm).
  • : Prawa dioda LED (zielona @ 568 nm / żółta @ 585 nm)Piny 15 do 18 (wejścia zasilania PoE, 0,45 × 0,35 mm)
  • :Pin 15
• : VDC1+ | .
  • : VDC1-Pin 17: VDC2+ | Pin 18
  • : VDC2-Wewnętrzne zakończenie: 4× kondensatory 22nF, 4× rezystory 75Ω, 1nF 2kV kondensator izolacyjny do masy obudowy.Specyfikacje otworów wiertniczych
  • :14× otwory sygnałowe i PoE: Wykończona średnica

Ø0,89 mm.

• 4× otwory LED: Wykończona średnica Ø1,02 mmSzybkość transmisji danych
• 2× dystanse plastikowe: Ø1,57 mmSzybkość transmisji danych
• 2× słupki uziemienia ekranu: Ø3,25 mmSzybkość transmisji danych
• Przewodnik po krzyżowych odniesieniach i wyborze rodzinyModelSzybkość transmisji danych

Możliwość PoE

P2: Jaka jest zasada testowania izolacji dla JXF0-2512NL podczas produkcyjnego testu Hi-Pot?

O: Znamionowa izolacja dielektryczna 2250 VDC dotyczy wyłącznie transformatora (Pri:Sec). Nigdy nie należy przykładać potencjałów testowych wysokiego napięcia między stykami kabla RJ45 a pinami PoE po stronie PCB (piny 15–18), ponieważ te linie zasilające są bezpośrednio doprowadzone do odczepów środkowych transformatora.

P3: Czy JXF0-2512NL można montować przy użyciu standardowych pieców do lutowania SMD?

O: Tak. Komponent jest w pełni kwalifikowany do lutowania przez otwory (THR / Pin-in-Paste). Dzięki ocenie MSL 1 i klasyfikacji J-STD-075 R7, wytrzymuje szczytowe temperatury lutowania bez ołowiu do 260°C bez ryzyka pęcznienia plastiku lub przesunięcia pinów.
