JXF0-1010NL łącznik RJ45 z magnetyką 1000BASE-T

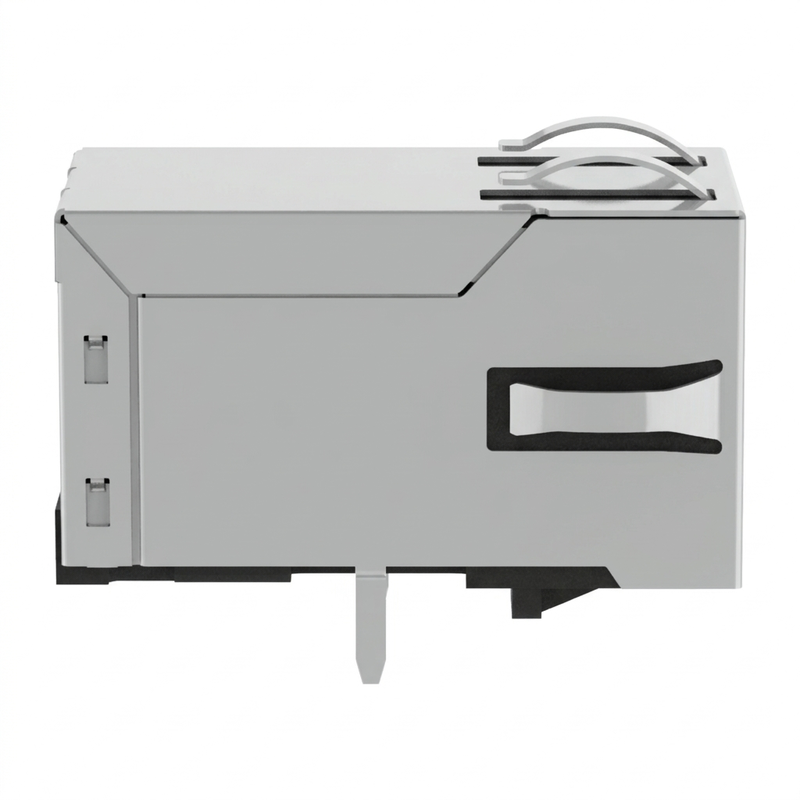

Złącze JXF0-1010NL to złącze RJ45 1x1 1000Base-T ze zintegrowaną galwaniką z serii PulseJack JX0. Łączy ono interfejs Ethernet 8P8C ze zintegrowanymi transformatorami izolacyjnymi 1:1 i dławikami liniowymi sygnałowymi 2W w ekranowanej obudowie typu tab-up pod kątem prostym. Model nie posiada diod LED ani obsługi PoE, co czyni go odpowiednim dla urządzeń Gigabit Ethernet wymagających uproszczonego interfejsu RJ45 tylko do transmisji danych. Seria JX0 jest przeznaczona do pracy w warunkach przemysłowych w temperaturach od −40°C do +85°C i obsługuje proces przelotowego lutowania reflow (THR).

Przegląd złącza Gigabit RJ45 JXF0-1010NL z galwaniką

Złącze JXF0-1010NL to wytrzymałe, jednopunktowe złącze Gigabit RJ45 integrujące wewnętrzne transformatory izolacyjne, terminację impedancyjną i dwuprzewodowy (2W) dławik liniowy sygnałowy w obudowie zgodnej z FCC Part 68. Spełniając wszystkie specyfikacje IEEE 802.3ab, złącze to zapewnia niezakłóconą transmisję 1 Gb/s dla sterowników logicznych (PLC), robotyki fabrycznej, komputerów przemysłowych i aparatury do testowania optycznego.

Dzięki wyeliminowaniu zintegrowanych diod LED i pinów PoE, JXF0-1010NL oferuje ultraczyste 10-pinowe pole lutownicze na PCB. Taka architektura zmniejsza pojemność pasożytniczą, eliminuje przesłuchy optyczne w obudowach wykorzystujących światłowody na panelu przednim i pozostawia wewnętrzne warstwy PCB otwarte dla ciągłych płaszczyzn masy oraz zoptymalizowanego trasowania różnicowego 100Ω. Złącze, wykonane z wysokotemperaturowego termoplastiku UL 94V-0 z cynowanymi na matowo końcówkami lutowniczymi o długości 3,20 mm, jest specjalnie zaprojektowane do automatycznych linii lutowniczych Through-Hole Reflow (THR / Pin-in-Paste), eliminując wtórne etapy lutowania falowego, jednocześnie spełniając normy IPC/JEDEC J-STD-075 (Kategoria R7, szczyt 260°C).

Kluczowe cechy przemysłowego złącza RJ45 ICM JXF0-1010NL:

1. Zintegrowana galwanika 1000Base-T

JXF0-1010NL jest przeznaczony do 1000Base-T Gigabit Ethernet i zawiera cztery kanały transformatorowe 1:1 dla czterech par różnicowych Ethernet. Schemat wewnętrzny pokazuje cztery symetryczne ścieżki transformatorowe między stroną PCB a stroną kabla.

2. Konfiguracja bez diod LED

JXF0-1010NL nie posiada zintegrowanych diod LED. Jest to przydatne tam, gdzie sygnalizacja połączenia/aktywności jest realizowana za pomocą zewnętrznego światłowodu, wskaźnika na panelu przednim, interfejsu oprogramowania lub nie jest wymagana.

Konfiguracja bez diod LED zmniejsza również liczbę pinów złącza w porównaniu do odpowiedniej wersji z diodami LED, JXF0-1011NL.

3. Interfejs danych bez PoE

Tabela danych producenta określa Obsługiwane PoE: Nie dla JXF0-1010NL. W przeciwieństwie do wersji JXF0-1012NL z obsługą PoE 90W, ten model jest przeznaczony do łączności danych Ethernet bez ścieżki zasilania PoE.

4. Izolacja transformatora 2250 VDC

JXF0-1010NL jest określony z izolacją transformatora 2250 VDC / 60 sek. . Poziom izolacji dotyczy bariery izolacji transformatora, zgodnie z danymi producenta.

5. Przemysłowy zakres temperatur

Określony zakres temperatur pracy wynosi −40°C do +85°C, co umożliwia stosowanie w urządzeniach Ethernet w środowiskach przemysłowych i o rozszerzonych temperaturach.

6. Palce EMI na górze i po bokach

Zintegrowany ekran zawiera palce EMI na górze i po bokach, zapewniając zdefiniowany metalowy interfejs ekranu z obudową urządzenia. Producent identyfikuje ekran jako stop miedzi pokryty niklem.

7. Kompatybilność z THR / Pin-in-Paste

Seria JX0 jest przeznaczona do procesu Through-Hole Reflow (THR). Producent określa również testy lutowności J-STD-002 i klasyfikację R7 według J-STD-075 z maksymalną specyfikacją lutowania przez falę 260°C.

Specyfikacje złącza RJ45 JXF0-1010NL Through-Hole Reflow

Karta katalogowa JXF0-1010NL  - Zalecany układ PCB i schematy

Specyfikacja elektryczna @25°C:

Wewnętrzna architektura magnetyczna JXF0-1010NL

▶ Schemat wewnętrzny składa się z czterech kanałów transformatorowych 1:1. Każda para Ethernet przechodzi przez zintegrowany transformator i dławik wspólnej mody 2W znajdujący się na ścieżce sygnału/kabla.

▶ Wersja bez diod LED integruje również sieć terminacyjną składającą się z 4 rezystorów 75 Ω i kondensatora 1000 pF / 2 kV, jak pokazano na schemacie producenta.

▶ Oznacza to, że inżynier nie musi odtwarzać kompletnej struktury transformatora i dławika wspólnej mody jako oddzielnych elementów magnetycznych na PCB.

Rozkład pinów JXF0-1010NL

JXF0-1010NL wykorzystuje kompaktową konfigurację 10 pinów sygnałowych bez dodatkowych pinów LED lub PoE, które można znaleźć w innych wariantach.

Schemat wewnętrzny potwierdza cztery różnicowe kanały transformatorowe i połączenie terminacyjne pinu 10.

Koncepcja konfiguracji pinów

STRONA PCB

  10    8    6    4    2
   9    7    5    3    1

10  → GND
 9  → TRD4-
 8  → TRD4+
 7  → TRD3-
 6  → TRD3+
 5  → TRD2-
 4  → TRD2+
 3  → TRD1-
 2  → TRD1+
 1  → CT1

Zawsze należy sprawdzić numerację pinów na podstawie zatwierdzonego rysunku mechanicznego przed wydaniem PCB.

Często zadawane pytania techniczne

P1: Czy mogę umieścić JXF0-1010NL na footprintcie 18-pinowym przeznaczonym dla JXF0-1012NL?

O: Tak. Zarys fizyczny, kołki prowadzące i 10 pinów sygnałowych (piny 1-10) są wymiarowo identyczne w całej rodzinie JXF0. Jeśli Twoja płyta ma główny footprint 18-otworowy, JXF0-1010NL idealnie wpasuje się i zostanie przylutowany, pozostawiając otwory na LED (piny 11-14) i PoE (piny 15-18) puste.

P2: Dlaczego wybrać JXF0-1010NL zamiast JXF0-1011NL z wbudowanymi diodami LED?

O: Oprócz niższych kosztów komponentu, JXF0-1010NL jest wybierany, gdy:

1. Urządzenie wykorzystuje niestandardowe światłowody akrylowe zamontowane na metalowej ramie przedniej.
2. Produkt działa w ciemniach optycznych lub obudowach czujników wizyjnych, gdzie zanieczyszczenie światłem LED musi być zerowe.
3. Projektanci chcą zminimalizować zatłoczenie ścieżek na PCB i wyeliminować możliwe sprzężenie szumów z szybkich sygnałów cyfrowych LED do szybkich ścieżek PHY.

P3: Czy JXF0-1010NL obsługuje bezołowiowe lutowanie reflow (Pin-in-Paste)?

O: Tak. Zgodny z IPC/JEDEC J-STD-020 MSL 1 i J-STD-075 Kategoria R7, wysokotemperaturowa obudowa wytrzymuje pełne profile lutowania reflow z temperaturami szczytowymi do 260°C.
