JXF0-1011NL Przelotowy Reflow RJ45 Gigabit MagJack z izolacją 2250VDC

Przegląd JXF0-1011NL THR RJ45 Magjack

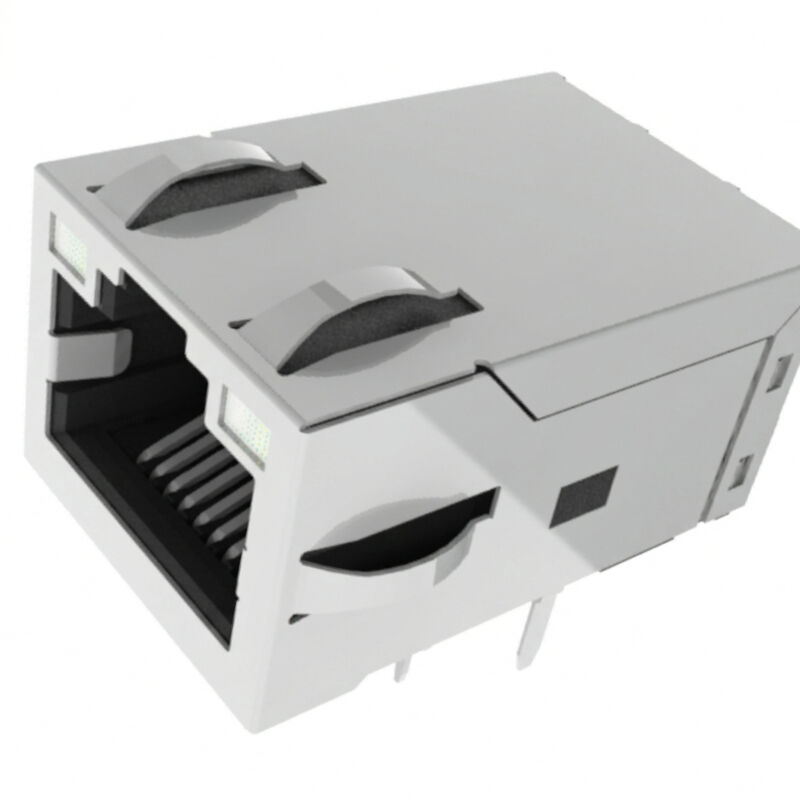

TheJXF0-1011NLto solidny, jednoportowy zintegrowany moduł złącza Gigabit RJ45 (ICM) przeznaczony do wbudowanych obliczeń przemysłowych, programowalnych sterowników logicznych (PLC), robotyki fabrycznej i precyzyjnego oprzyrządowania. Spełniając pełną specyfikację IEEE 802.3, zawiera transformatory izolacyjne 1:1, terminację w trybie wspólnym i2-przewodowy (2W) dławik trybu wspólnego linii sygnałowejw obudowie zgodnej z FCC.

Wyposażony w podwójnąDwukolorowe diody LED w kolorze zielono-żółtymJXF0-1011NL zapewnia diagnostykę łącza, prędkości i aktywności w czasie rzeczywistym bez konieczności stosowania zewnętrznych światłowodów. Złącze jest wykonane z wysokotemperaturowego tworzywa termoplastycznego UL 94V-0 i zostało specjalnie zaprojektowaneReflow przez otwór (THR / Pin-in-Paste)Linie montażowe SMT. ZMSL 1i certyfikat J-STD-075 R7 (szczyt rozpływu 260°C), eliminuje lutowanie na fali wtórnej, redukując wady montażowe i czas cykli.

Kluczowe cechy architektoniczne:

• Prawdziwa izolacja między napięciem pierwotnym a wtórnym 2250 V DC: Ponieważ jest to architektura czystych danych (bez PoE), w całym układzie magnetycznym zachowana jest pełna izolacja dielektryczna, chroniąc transceivery PHY przed przepięciami pola.
• Podwójne dwukolorowe diody diagnostyczne LED: Lewe i prawe dwukierunkowe diody LED (568 nm zielone / 585 nm żółte) umożliwiają wielostanowe wskazania stanu sterowane przez dedykowane piny 11–14.
• Niskie tłumienie wysokich częstotliwości: Doskonała tłumienność wtrąceniowa (maks. -1,5 dB do 125 MHz) i tłumienność odbiciowa (min. -16 dB przy 1–40 MHz) gwarantują czyste diagramy i niski poziom błędów pakietów.
• Konstrukcja THR przystosowana do SMT: Końcówki lutownicze z matowej cyny o średnicy 3,20 mm umożliwiają automatyczne lutowanie rozpływowe metodą wklejania w otworze, zgodnie z wymogami IPC-A-610 klasy 3 dotyczącymi napełniania beczek.

Dane techniczne JXF0-1011NL ICM

JXF0-1011NL 1000Base-T RJ45 z diodami LED Karta katalogowa:

1. Arkusz danych JXF0-1011NL RJ45 - schemat

2. Elementy mechaniczne złącza RJ45 JXF0-1011NL

Wymiary mechaniczne i przewodnik po pinach:

• Zarys fizyczny: 16,80 mm (szerokość) × 25,53 mm (długość) × 13,50 mm (wysokość nad płytką drukowaną).
• Sugerowane wycięcie w panelu: 17,82 mm × 14,01 mm. Orientacja zatrzasku:Zatrzask.
• Przypisanie pinów (14 pinów elektrycznych + 2 wypustki ekranujące):
  • Przypnij 1: CT 1 (dotknięcie środka dla kanału 1)
  • Piny 2 i 3: TRD1+ / TRD1-
  • Piny 4 i 5: TRD2+ / TRD2-
  • Piny 6 i 7: TRD3+ / TRD3-
  • Piny 8 i 9: TRD4+ / TRD4-
  • Przypnij 10: Zakończenie obudowy Boba Smitha (izolowane za pomocą kondensatora 1000 pF / 2 kV i rezystorów 4 × 75 Ω)
  • Piny 11 i 12: Dwukolorowa dioda LED napędu, lewa (antyrównoległa: Pin 11+/12- = zielony; Pin 12+/11- = żółty)
  • Piny 13 i 14: Dwukolorowa dioda LED napędu prawego (antyrównoległa: Pin 13+/14- = zielony; Pin 14+/13- = żółty)
• Specyfikacje otworów wiertniczych:
• • 10× Otwory sygnałowe: Gotowa średnicaŘ0,89 mm(Średnica podkładki: zalecana Ø1,40 mm).
  • 4× Otwory LED: Gotowa średnicaŘ1,02 mm.
  • 2× Plastikowe kołki dystansowe:Ř1,57 mm.
  • 2× Słupki uziemiające tarczę:Ř3,25 mm.

Przetwarzanie THR / Pin-in-Paste:

JXF0-1011NL należy do JX0Przepływ metodą pin-in-paste / przelotowąplatforma.

Obsługiwane procesy montażu obejmują:Przypinanie wklejane / THRi lutowanie na fali.

Producent określa J-STD-020 poziom 1 i J-STD-075 R7, uwzględniając maksymalną temperaturę lutowania na fali 260°C.

Często zadawane pytania:

P1: Jak podłączyć GPIO mikrokontrolera do sterowania dwukolorowymi diodami LED na pinach 11–14?

Odp.: Wewnętrzne diody LED są połączone równolegle. Podłącz Pin 11 i Pin 12 do dwóch oddzielnych GPIO typu push-pull z rezystorem ograniczającym prąd (np. 150 Ω–330 Ω dla 3,3 V VCC). Ustawienie GPIO_A HIGH i GPIO_B LOW świeci na zielono (568nm); ustawienie GPIO_A LOW i GPIO_B HIGH świeci na żółto (585nm). Ustawienie zarówno LOW, jak i HIGH powoduje wyłączenie diody LED.

P2: Czy JXF0-1011NL można zainstalować na PCB zaprojektowanej dla JXF0-1012NL?

O: Tak. Obudowa JXF0-1012NL ma 18 otworów (10 sygnałów + 4 diody LED + 4 PoE). JXF0-1011NL dopasowuje się do 10 otworów sygnałowych i 4 diod LED, pozostawiając 4 otwory PoE (piny 15–18) całkowicie wolne.

P3: Dlaczego JXF0-1011NL jest wyposażony w dławik 2-przewodowy zamiast dławika 3-przewodowego?

Odp.: Ponieważ w JXF0-1011NL nie ma prądu polaryzacji PoE DC, 2-przewodowy dławik linii sygnałowej po stronie kabla zapewnia symetryczne tłumienie w trybie wspólnym bez pojemności rozproszonej lub strat wtrąceniowych związanych z trzecim uzwojeniem centralnego zaczepu PoE.
