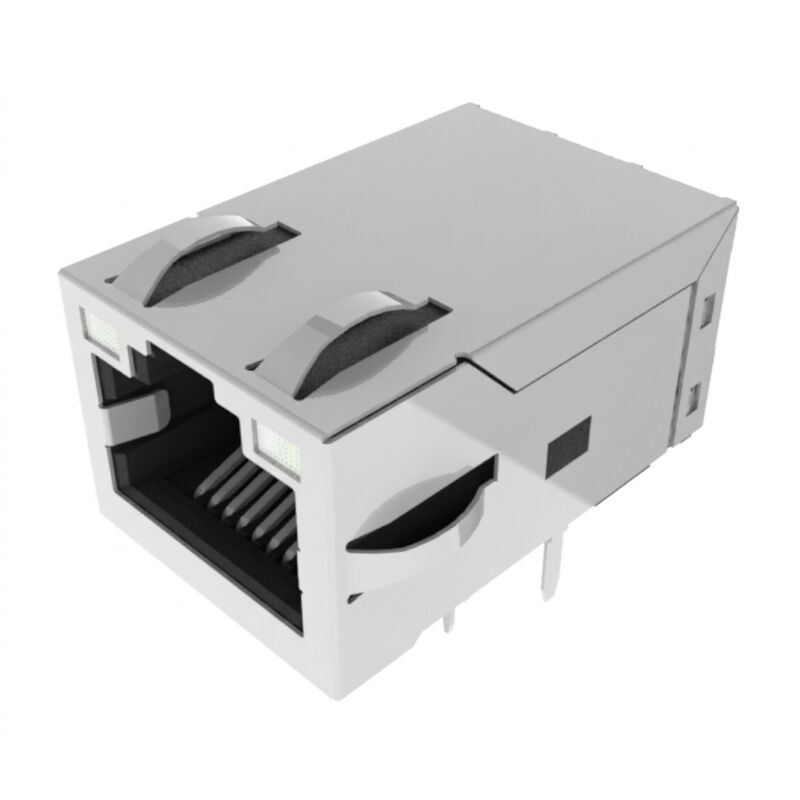

JXF0-5011NL 5GBase-T Przemysłowy THR RJ45 PulseJack (diody LED, Non-PoE, 2250 VDC)

Przegląd jednopunktowego MagJack 5GBase-T

JXF0-5011NL to przemysłowy, jednopunktowy zintegrowany moduł złącza Gigabit PulseJack (ICM) przeznaczony do wytrzymałych zastosowań Ethernet o dużej przepustowości, działających do 5GBase-T (5 Gb/s). Zbudowany ściśle według standardów IEEE 802.3, JXF0-5011NL integruje wysokowydajną elektronikę magnetyczną, transformatory izolacyjne i dławik wspólnej linii sygnałowej 2-przewodowy (2W) w kompaktowej obudowie.Wyposażony w podwójne dwukolorowe diody LED

Zielono-Żółte / Zielono-Żółte, to złącze bez PoE zapewnia wizualną informację zwrotną o stanie połączenia/aktywności w czasie rzeczywistym, bez potrzeby stosowania zewnętrznych światłowodów. Wykonany z wysokotemperaturowego termoplastiku UL 94V-0 i cynowanych końcówek o długości 3,20 mm, JXF0-5011NL jest w pełni kwalifikowany do linii produkcyjnych Through-Hole Reflow (THR / Pin-in-Paste) , osiągając nieograniczony czas życia na półce MSL 1 i wyjątkową odporność na wstrząsy/wibracje w zakresie temperatur pracy od -40°C do +85°CNiezamontowane / W oryginalnej tacceKluczowe cechy architektoniczne

Zoptymalizowany pod kątem szybkości transmisji danych 5 Gb/s

• : Najwyższa integralność sygnału z minimalną stratą wtrąceniową (-1,0/-1,5 dB maks.) i szerokopasmowym tłumieniem odbicia przekraczającym -24 dB (1–40 MHz) i -14 dB (100–250 MHz).Podwójne dwukolorowe diody diagnostyczne LED
• : Wbudowane dwukolorowe diody LED po lewej i prawej stronie (Zielona @ 568 nm / Żółta @ 585 nm) sterowane przez 4 dedykowane piny przelotowe (piny 11–14).Solidna izolacja galwaniczna 2250 VDC
• : Pełna izolacja pierwotna-wtórna (Pri:Sec) utrzymywana w całym zespole transformatora dla kompleksowego bezpieczeństwa systemu (UL 62368-1 File E216117).Zintegrowany dławik linii sygnałowej 2W
• : Specjalnie skonfigurowany dla czystych linii danych w celu zapewnienia ulepszonego tłumienia szumów wspólnej mody (CMRR > -35 dB @ 10–125 MHz) bez ograniczeń związanych z polaryzacją DC w PoE.Gotowy do produkcji Pin-in-Paste
• : Eliminuje wtórne procesy lutowania falowego; w pełni zgodny z IPC/JEDEC J-STD-075 (Kategoria R7, odporność na temperaturę szczytową 260°C).Karta katalogowa JXF0-5011NL RJ45 - Mechanika i

SchematSpecyfikacja techniczna zintegrowanego złącza RJ45 z diodą LED

A. Parametry środowiskowe i bezpieczeństwa

Parametr

Metryka

Komponent

Parametr

JXF0-5011NL wykorzystuje konstrukcję kątową przelotową o kompaktowym układzie.

Ważne parametry mechaniczne obejmują:

Parametr mechaniczny

JXF0-5011NL jest przeznaczony do przemysłowego sprzętu Ethernet i działa w temperaturach od -40°C do +85°C.

• Seria JX0 wykorzystuje obudowę termoplastyczną o klasie palności UL94 V-0 lub lepszej, styki z brązu fosforowego ze złotą powłoką oraz niklowaną osłonę ze stopu miedzi.
• Seria wykorzystuje również wytrzymałą mechaniczną strukturę zatrzaskową i obsługuje proces lutowania przelotowego.
• Zgodność i materiały

JXF0-5011NL jest zgodny z RoHS.

Specyfikacja producenta określa:

Obudowa termoplastyczna, UL94 V-0 lub lepsza

• Styki z brązu fosforowego
• 30 µcali złota na stykach
• Minimum 30 µcali niklu pod powłoką
• Minimum 100 µcali cyny matowej na końcówkach lutowniczych
• Niklowana osłona ze stopu miedzi
• Zgodność z RoHS
• Zgodność z J-STD-002 w zakresie lutowalności
• Poziom 1 J-STD-020
• R7 J-STD-075, maksymalne warunki lutowania przelotowego 260°C
• Typowe zastosowania złącza JXF0-5011NL THR RJ45 PulseJack

1. Sprzęt Ethernet 5G o wysokiej prędkości

Przełączniki Ethernet 5G

• Bramy sieciowe 5G
• Sprzęt Ethernet o wysokiej prędkości
• Sprzęt interfejsu sieciowego
• Wbudowane systemy Ethernet
• Terminale sieciowe o wysokiej prędkości
• 2. Ethernet przemysłowy

Przełączniki Ethernet przemysłowy

• Bramy Ethernet przemysłowy
• Sprzęt komunikacyjny PLC
• Sterowniki przemysłowe
• Sprzęt sieci przemysłowej
• Terminal komunikacyjny przemysłowy
• 3. Edge Computing i przemysłowy IoT

Bramy Edge Computing

• Bramy Industrial IoT
• Wbudowane kontrolery sieciowe
• Sprzęt komunikacyjny IIoT
• Urządzenia sieciowe Edge
• Przemysłowe systemy akwizycji danych
• 4. Kompaktowy sprzęt sieciowy

Urządzenia sieciowe

• Wbudowane platformy obliczeniowe
• Płyty komunikacyjne przemysłowe
• Sprzęt dostępowy Ethernet
• Kompaktowe płyty interfejsu sieciowego
• Często zadawane pytania

Pytanie 1: Czy JXF0-5011NL można zamontować na układzie PCB przeznaczonym dla JXF0-5012NL?

Odpowiedź: Tak. Układ PCB JXF0-5012NL zawiera 14 otworów na dane/LED oraz 4 dodatkowe otwory PoE (piny 15–18). Ponieważ JXF0-5011NL po prostu nie ma tych 4 pinów PoE, może fizycznie pasować do układu 5012NL bez modyfikacji, pod warunkiem, że nieużywane obwody PoE na płycie pozostaną niepodłączone.

Pytanie 2: Jaka jest zaleta dławika 2-przewodowego (2W) w porównaniu do dławika 3-przewodowego (3W) w JXF0-5011NL?

Odpowiedź: W konstrukcji bez PoE nie ma wysokiego ciągłego prądu stałego przechodzącego przez środkowy odczep. Dławik sygnałowy 2-przewodowy na linii kablowej/sygnałowej zapewnia lepszą przejrzystość sygnału w trybie różnicowym i symetryczne tłumienie w trybie wspólnym bez dodatkowych pasożytniczych pojemności wprowadzanych przez trzeci przewód odczepowy.

Pytanie 3: Czy izolacja 2250 VDC dotyczy wszystkich styków w JXF0-5011NL?

Odpowiedź: Tak. W przeciwieństwie do modułów zasilanych przez PoE, gdzie ścieżki zasilania PoE omijają transformatory sygnałowe, JXF0-5011NL zapewnia nieprzerwaną barierę izolacji dielektrycznej 2250 VDC między całym pierwotnym (strona kabla) a wtórnym (strona PHY), w pełni zgodną z wymaganiami bezpieczeństwa IEEE 802.3 i UL 62368-1 dotyczącymi izolacji.

Pytanie 4: Jak działają diody dwukolorowe na pinach 11/12 i 13/14?

Odpowiedź: Wewnętrzne diody LED to antyrównoległe diody dwukolorowe. Aby podświetlić zielony (568 nm), należy zastosować polaryzację w kierunku przewodzenia (+ na pinie 11, - na pinie 12). Aby podświetlić żółty (585 nm), wystarczy odwrócić polaryzację (+ na pinie 12, - na pinie 11).
