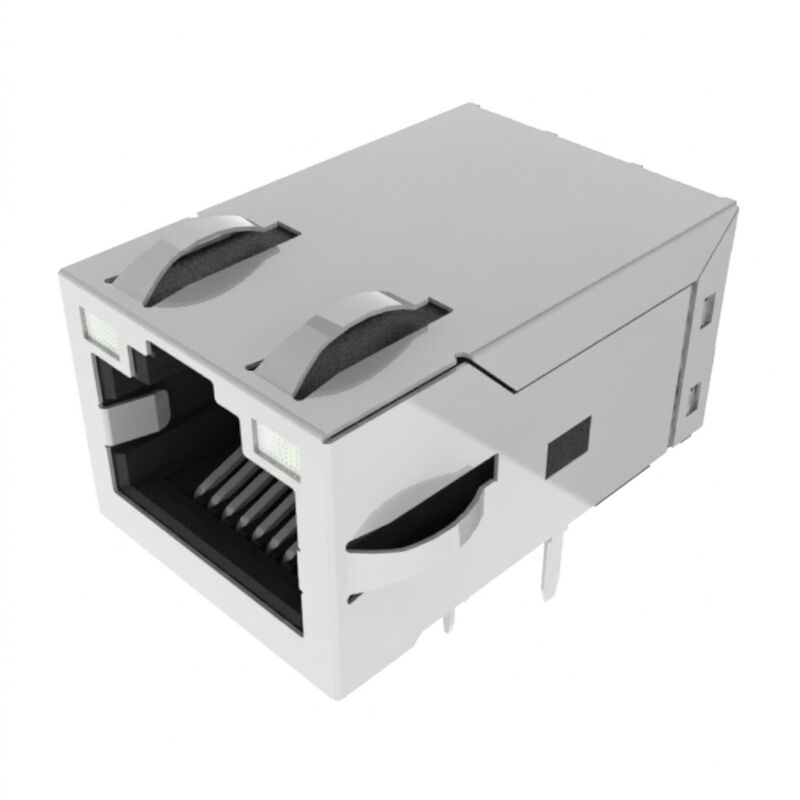

JXF0-5012NL THR 5GBASE-T ICM 90W PoE++ Zintegrowany złącze RJ45

Czym jest złącze JXF0-5012NL i jakie są jego kluczowe specyfikacje?

Złącze JXF0-5012NL to wytrzymałe, przemysłowe zintegrowane złącze RJ45 (ICM/MagJack). Jest ono przeznaczone do szybkiej transmisji danych Ethernet 5GBase-T (5 Gb/s) i dostarcza zasilanie 90W 4-Pair PoE++ (900 mA przy 57 VDC, zgodne z IEEE 802.3bt). Kluczowe specyfikacje obejmują przemysłowy zakres temperatur pracy -40°C do +85°C, 2250 VDC izolacji galwanicznej (po stronie transformatora), podwójne dwukolorowe diody LED (zielone/żółte) oraz kompatybilną z procesem Pin-in-Paste / Through-Hole Reflow (THR) obudowę z palcami uziemiającymi EMI od góry i po bokach.

Przegląd zintegrowanego złącza RJ45 5GBase-T z 90W 4-Pair PoE++

JXF0-5012NL to przemysłowy, jednopunktowy zintegrowany moduł złącza Gigabit PulseJac (ICM) zaprojektowany specjalnie do wymagających przepustowości, energochłonnych aplikacji wbudowanych. W pełni obsługując prędkości Ethernet 5GBase-T zgodnie ze specyfikacjami IEEE 802.3, złącze to zawiera wewnętrzne układy magnetyczne, 3-przewodowe dławiki wspólne po stronie PHY oraz bezpośrednie zakończenie dużej mocy, zdolne do dostarczenia do 90 W (900 mA ciągłego przy 57 VDC przez 4 pary) dla urządzeń IEEE 802.3bt Type 4 PoE++.

Zaprojektowany do niezawodnego działania w ekstremalnych warunkach, JXF0-5012NL pracuje w zakresie temperatur -40°C do +85°C . Jego specjalna obudowa i konstrukcja pinów umożliwiają przetwarzanie Through-Hole Reflow (THR / Pin-in-Paste) , zmniejszając koszty montażu PCB poprzez eliminację ręcznych operacji lutowania wtórnego, jednocześnie osiągając żywotność MSL 1 i wysokie utrzymanie mechaniczne.

Kluczowe cechy architektoniczne

• Integralność sygnału wysokiej prędkości: Zoptymalizowany do pracy z prędkością 5 Gb/s, ze stratą powrotną przekraczającą -24 dB (1–40 MHz) i tłumieniem przesłuchów do -30 dB (10–125 MHz).
• Integracja PoE++ dużej mocy: Dedykowane piny DC (piny 15–18) bezpiecznie kierują 900 mA na parę do strony kabla bez pogarszania jakości par sygnałowych o wysokiej częstotliwości ani nasycania rdzeni magnetycznych.
• Doskonałe tłumienie EMI: Zaprojektowany z wewnętrznymi 3-przewodowymi dławikami po stronie PHY i zewnętrznymi wielokontaktowymi palcami uziemiającymi EMI (góra i boki), aby zagwarantować niskie emisje promieniowania i zgodność z FCC.
• Odporność produkcyjna: Zgodność z kategorią J-STD-075 R7 (do 260°C szczytowej temperatury lutowania reflow/fala) z 30 µ" pozłacanymi interfejsami styków dla niezawodności w zastosowaniach krytycznych.

Tabele specyfikacji technicznych JXF0-5012NL THR RJ45 Magjack

1. Parametry absolutne i środowiskowe

2. Charakterystyki elektryczne wysokiej częstotliwości (@ 25°C, -40°C do +85°C)

3. Specyfikacje dostarczania PoE++

4. Specyfikacje materiałowe i galwaniczne

Karta katalogowa złącza JXF0-5012NL Integrated RJ45

Informacje techniczne

Schemat połączeń i konfiguracja (Rysunek: JXF0-xx12NL)

JXF0-5012NL integruje 18 pinów funkcjonalnych plus 2 słupki mocujące mechanicznie:

Piny 1–10 (sygnał i odczepy środkowe):

• Pin 1: MD1+ | Pin 2: MD1- | Pin 3: MD2+ | Pin 4: MD2-
• Pin 5: MDCT2 | Pin 6: MDCT3
• Pin 7: MD3+ | Pin 8: MD3- | Pin 9: MD4+ | Pin 10: MD4-

Piny 11–14 (diody dwukolorowe):

• Piny 11 i 12: Dwukierunkowe sterowanie lewą diodą LED (zielona @ 568 nm / żółta @ 585 nm)
• Piny 13 i 14: Dwukierunkowe sterowanie prawą diodą LED (zielona @ 568 nm / żółta @ 585 nm)

Piny 15–18 (wejścia zasilania PoE):

• Pin 15: VDC1+ | Pin 16: VDC1-
• Pin 17: VDC2+ | Pin 18: VDC2-
• Uwaga dotycząca obwodu: Wewnętrzna sieć terminująca zawiera 4× kondensatory 22 nF, 4× rezystory 75 Ω i kondensator odsprzęgający izolację 1 nF 2 kV do masy obudowy.

Zalecenia dotyczące układu, wycięcia panelu i procesu lutowania

• Wycięcie panelu: Standardowy wymagany prześwit to 17,82 mm szerokości i 14,01 mm wysokości.
• Obrys obudowy: Szerokość 16,80 mm × głębokość 25,53 mm × wysokość 13,50 mm (wysokość podpórki ~0,30 mm).
• Średnice otworów na PCB:
  • 14× Otwory przelotowe dla sygnału/PoE: Ø0,89 mm wykończony otwór.
  • 4× Otwory na piny LED: Ø1,02 mm wykończony otwór.
  • 2× Otwory zatrzaskowe ekranu: Ø3,25 mm otwory platerowane/nieplaterowane.
• Wytyczne dotyczące procesu Pin-in-Paste (THR):
  • Długość trzpienia wynosi 3,20 mm, zaprojektowana dla grubości PCB od 1,6 mm do 2,4 mm, aby umożliwić wystarczające zasysanie pasty lutowniczej.
  • Apertury szablonu pasty lutowniczej powinny być powiększone (o 10–15%) wokół otworów 0,89 mm i 1,02 mm, aby uniknąć niedoboru lutowia/pustek.
  • Zgodny z IPC/JEDEC J-STD-075 (klasyfikacja R7): Maksymalna szczytowa temperatura obudowy podczas lutowania reflow wynosi 260°C.

Możliwość zasilania PoE 90W 4-parowego

Czy JXF0-5012NL obsługuje PoE?

Tak. JXF0-5012NL to wersja 4-parowa PoE o prądzie znamionowym 900 mA i mocy 90 W. Producent podaje tę konfigurację jako 900mA - 90W 4 Pair.

Ocena 90 W jest ważnym rozróżnieniem w stosunku do standardowych interfejsów RJ45 bez PoE i o niższej mocy PoE.

Uwaga projektowa dotycząca PoE

JXF0-5012NL to zintegrowane złącze RJ45 z obsługą PoE, a nie kompletny moduł konwersji mocy PoE.

Kompletny projekt PoE nadal wymaga odpowiedniego:

• Kontrolera PSE lub PD
• Stopnia konwersji mocy
• Obwodów zabezpieczających
• Obwodów detekcji/klasyfikacji, jeśli dotyczy
• Projektu termicznego
• Testów zgodności na poziomie systemu

Zdolność złącza do dostarczania 90 W nie powinna być zatem interpretowana jako możliwość automatycznego dostarczenia 90 W do zasilanego urządzenia przez każdy system wykorzystujący ten komponent.

FAQ

P1: Czy JXF0-5012NL obsługuje standardowe tryby starszych wersji 1000Base-T i 2.5GBase-T?

O: Tak. Wewnętrzne układy magnetyczne i przełożenia transformatora (1:1) spełniają specyfikacje IEEE 802.3 dla prędkości 1 Gb/s, 2,5 Gb/s i 5 Gb/s. Będzie on automatycznie negocjował i działał bezproblemowo przy niższych szybkościach transmisji danych.

P2: Co oznacza "Izolacja tylko po stronie transformatora" w przypadku JXF0-5012NL?

O: W czysto nie-PoE złączach (np. JXF0-5010NL), izolacja 2250 VDC istnieje całkowicie między pinami RJ45 po stronie kabla a wszystkimi pinami po stronie PCB. W JXF0-5012NL dedykowane linie dużej mocy są podłączone bezpośrednio do odczepów środkowych w celu wstrzyknięcia PoE (piny 15–18); dlatego ochrona przed przebiciem wysokiego napięcia galwanicznego jest ściśle utrzymywana przez cewki sygnałowe transformatora, a nie przez ścieżki DC wstrzyknięcia PoE.

P3: Dlaczego JXF0-5012NL używa 3-przewodowego (3W) dławika po stronie PHY?

O: Przenoszenie 900 mA na parę wprowadza silny strumień stały wspólnej mody. Umieszczenie 3-przewodowego dławika wspólnej mody po stronie PHY zapewnia tłumienie zakłóceń wspólnej mody bez przepuszczania silnych prądów PoE DC bezpośrednio przez uzwojenia dławika, unikając nasycenia rdzenia i degradacji sygnału.

P4: Jakie są limity napięcia przewodzenia i prądu dla zintegrowanych diod dwukolorowych?

O: Zielona dioda LED ma szczytową długość fali 568 nm, a żółta 585 nm. Maksymalny ciągły prąd przewodzenia DC wynosi 150 mA, maksymalna moc rozpraszania wynosi 100 mW, a maksymalne napięcie przebicia wstecznego (VrVr​) wynosi 5,0 V. Typowa jasność świetlna wynosi 8–12 mcd przy 20 mA.

P5: Czy to złącze może być lutowane standardową falą zamiast lutowania reflow?

O: Tak. Zgodnie z normą J-STD-075 rating R7 i J-STD-002, komponent obsługuje standardowe lutowanie falą z temperaturami podgrzewania do 260°C bez deformacji plastiku lub degradacji styków.
