Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO

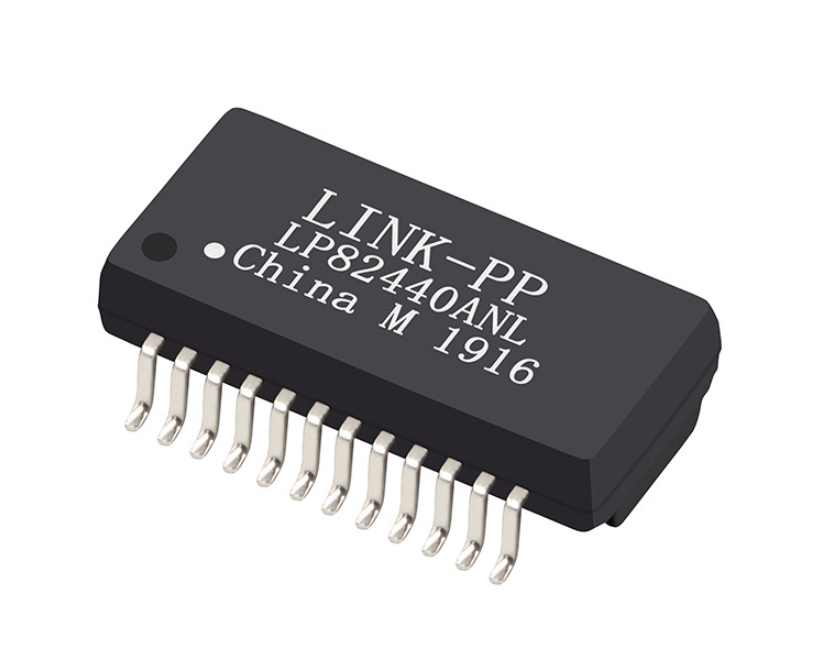

Numer modelu: LP82440ANL
Dokument: LP82440ANL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50szt
Cena: $ 0.34
Szczegóły pakowania: Rolka
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union
Możliwość Supply: 5kk/miesiąc
Numer części: |
LP82440ANL |
OCL: |
350 µH min |
DCR: |
maks. 1,2 Ω |
Hi-pot: |
1500 VRMS |
Szybkość transmisji danych: |
1000base-t |
Liczba kanałów/portów: |
Pojedynczy |
PoE: |
PoE |
Typ mocowania: |
smt |
Współczynnik zakrętów: |
1:1 |
Zakres temperatur pracy: |
-40°C do +85°C |
Numer części: |
LP82440ANL |
OCL: |
350 µH min |
DCR: |
maks. 1,2 Ω |
Hi-pot: |
1500 VRMS |
Szybkość transmisji danych: |
1000base-t |
Liczba kanałów/portów: |
Pojedynczy |
PoE: |
PoE |
Typ mocowania: |
smt |
Współczynnik zakrętów: |
1:1 |
Zakres temperatur pracy: |
-40°C do +85°C |
| Parametr | Specyfikacja | Korzyści inżynieryjne |
|---|---|---|
| Szybkość Ethernetu | 1000BASE-T (Gigabitowy Ethernet) | W pełni zgodny z gigabitowymi transceiverami IEEE 802.3 |
| Wysokość komponentu | Maksymalnie 4,0 mm (bardzo niski profil) | Idealny do płyt montażowych, cienkich kart-córek PCIe i systemów kasetowych |
| Kompatybilność PoE | Możliwość PoE/PoE+ | Odczepy środkowe po stronie sieci (MCT1–MCT4) przeznaczone do poboru prądu stałego |
| Temperatura pracy | -40°C do +85°C (prawdziwie przemysłowy) | Gwarantowana praca w niewentylowanych, szczelnych obudowach przemysłowych |
| Stosunek obrotów | 1CT: 1CT ±5%(Wszystkie 4 kanały) | Symetryczne dopasowanie dla PHY w trybie napięciowym i prądowym |
| Indukcyjność (OCL) | 350 µH Min.(@ 100 kHz, 100 mV, 8 mA DC) | Zapobiega nasyceniu rdzenia w przypadku braku równowagi prądu stałego w linii |
| Utrata wtrąceniowa | -1,0 dB Maks. (1 ~ 100 MHz) | Doskonała przepustowość mocy i większy zasięg kabla |
| Indukcyjność rozproszenia | Maksymalnie 0,5 µH | Minimalizuje dzwonienie i jitter o wysokiej częstotliwości na zboczach impulsu gigabitowego |
| Rezystancja prądu stałego (DCR) | Maksymalnie 1,2 Ω | Zmniejsza wewnętrzne rozpraszanie ciepła pod obciążeniem PoE |
| Izolacja wysokiego garnka | Minimum 1500 Vrms | Spełnia międzynarodowe standardy bezpieczeństwa i izolacji przeciwprzepięciowej |
| Parametr | Warunek testowy | Limit specyfikacji |
|---|---|---|
| Stosunek obrotów | 100 kHz, 100 mV | 1CT: 1CT (±5%) |
| Indukcyjność obwodu otwartego (OCL) | 100 kHz, 100 mV, 8 mA Odchylenie prądu stałego | Minimalnie 350 µH |
| Utrata wtrąceniowa | 1 ~ 100 MHz | -1,0 dB Maksymalnie |
| Indukcyjność rozproszenia (LL) | 100 kHz, 100 mV | Maksymalnie 0,5 µH |
| Rezystancja prądu stałego (DCR) | Pierwotne i wtórne | Maksymalnie 1,2 Ω |
| Strata powrotna (obciążenie 100 Ω) | 1 ~ 30 MHz | -16,0 dB Minimum |
| Strata powrotna (obciążenie 100 Ω) | 30 ~ 60 MHz | -12,0 dB Minimum |
| Strata powrotna (obciążenie 100 Ω) | 60 ~ 80 MHz | -10,0 dB Minimum |
| Strata powrotna (obciążenie 100 Ω) | 80 ~ 100 MHz | -8,0 dB Minimum |
| Przesłuch (blisko końca) | 1 ~ 100 MHz | -30,0 dB Minimum |
| Tryb różnicowy do wspólnego (DCMR) | 1 ~ 100 MHz | -30,0 dB Minimum |
| Wytrzymałość dielektryczna (Hi-Pot) | 60 sekund (od strony PHY do strony linii) | Minimum 1500 Vrms |
| Zakres temperatury roboczej | Ciągłe przemysłowe | -40°C do +85°C |
PHY / LINIA BOCZNA TRANSCEIVER / STRONA RJ45 (OBSŁUGA PoE) Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── Tryb wspólny ─── Pin 23 (MX1+) ) ( Dławik Pin 3 (TD1-) ───┴─────────┴─────────────────── Pin 22 (MX1-) Pin 1 (TCT1) ─── Centralne dotknięcie Pin 24 (MCT1) ─── PoE Tap 1 Pin 5 (TD2+) ───┐ 1CT:1CT ┌─── Tryb wspólny ─── Pin 20 (MX2+) ) ( Choke Pin 6 (TD2-) ───┴─────────┴─────────────────── Pin 19 (MX2-) Pin 4 (TCT2) ─── Centralne dotknięcie Pin 21 (MCT2) ─── PoE Tap 2 Pin 8 (TD3+) ───┐ 1CT:1CT ┌─── Tryb wspólny ─── Pin 17 (MX3+) ) ( Choke Pin 9 (TD3-) ───┴─────────┴─────────────────── Pin 16 (MX3-) Pin 7 (TCT3) ─── Centralne dotknięcie Pin 18 (MCT3) ─── PoE Tap 3 Pin 11 (TD4+) ───┐ 1CT:1CT ┌─── Tryb wspólny ─── Pin 14 (MX4+) ) ( Choke Pin 12 (TD4-) ───┴─────────┴─────────────────── Pin 13 (MX4-) Pin 10 (TCT4) ─── Środkowy styk Pin 15 (MCT4) ─── PoE Tap 4| Parametr | Specyfikacja |
|---|---|
| Rozmiar opakowania | 15,1 mm (długość) × 7,1 mm (szerokość korpusu) × 10,0 mm (całkowita rozpiętość) |
| Całkowita wysokość | 4,0 mm Maks. |
| Rozstaw pinów | 1,0 mmpoziom |
| Szerokość ołowiu | 0,40 mm |
| Zalecany wzór terenu PCB | Szerokość podkładki:0,60 mm; Długość podkładki:1,35 mm; Całkowita rozpiętość rzędów:10,7 mm |
| Rozpływ podczerwieni – strefa wstępnego podgrzewania | 150°C ~ 200°C(60–180 sekund) |
| Rozpływ IR – temperatura likwidusu (TL) | 217°C(60–150 sekund) |
| Rozpływ podczerwieni – temperatura szczytowa (TP) | 250°C (+0/-5°C); czas przebywania maks. 5 sekund |
| Maksymalne cykle przepływu | Maksymalnie 2 razy |
| Opakowanie na taśmę i szpulę | Szerokość nośnika:24 mm;800 sztuk na szpulę 13 cali |
| Opakowanie kartonowe | 4800 szt. / 6 rolek |
Odpowiedź: Tak. Układ LP82440ANL został zaprojektowany z dedykowanymi, środkowymi zaczepami po stronie linii na pinach 15, 18, 21 i 24 (MCT1 do MCT4). Te środkowe zaczepy umożliwiają bezpośrednie połączenie z wbudowanymi kontrolerami PoE PD (Powered Device) lub PSE (Power Sourcing Equipment), obsługując dostarczanie zasilania IEEE 802.3af i 802.3at przez wszystkie cztery pary Ethernet.
Odpowiedź: Maksymalna, niskoprofilowa wysokość wynosząca 4,0 mm i odporność na temperatury klasy przemysłowej (od -40°C do +85°C) sprawiają, że jest on szczególnie zgodny z gęstymi architekturami telekomunikacyjnych płyt montażowych (takich jak CompactPCI, VPX i ATCA), gdzie odstęp pionowy pomiędzy kartami obwodów stosowych jest ściśle ograniczony.
Odpowiedź: LP82440ANL jest w 100% zamiennikiem Pulse HX5008NL pod względem formy, dopasowania i funkcjonalności. Obydwa mają identyczny 24-pinowy układ SMD, przełożenie zwojów 1CT:1CT, minimalne OCL 350 µH przy polaryzacji prądu stałego 8 mA, tłumienność wtrąceniową -1,0 dB i przemysłowy zakres temperatur, co nie wymaga rewizji układu PCB.
