Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LPJD0713BENL
Dokument: LPJD0713BENL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: Wsparcie dla bezpłatnych próbek
Cena: $0.35-$0.7
Szczegóły pakowania: Taśma i rolka
Czas dostawy: 3-5 dni
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 5kk/miesiąc
Nr części: |
LPJD0713BENL |
Liczba portów: |
1x1 |
Zatrzask: |
W górę |
Szybkość transmisji danych: |
1000base-t |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
bez |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |
Nr części: |
LPJD0713BENL |
Liczba portów: |
1x1 |
Zatrzask: |
W górę |
Szybkość transmisji danych: |
1000base-t |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
bez |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |

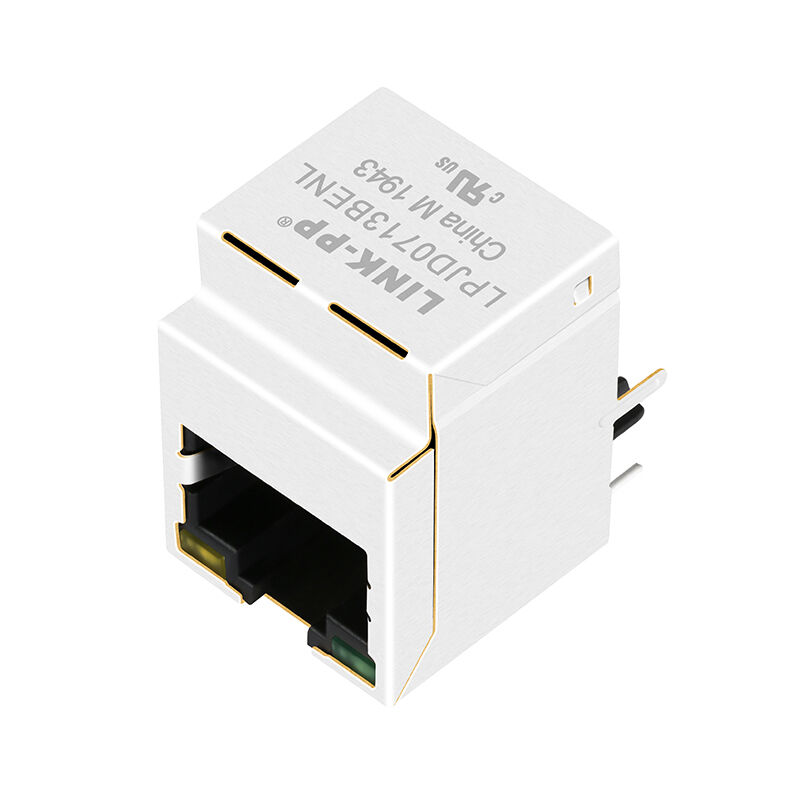

TheLINK-PP LPJD0713BENLto przemysłowy, jednoportowy (1x1) pionowy (wejście od góry / 180° prosty) zintegrowany moduł złącza Gigabit Ethernet (1000BASE-T) RJ45 (ICM / Magjack). Zaprojektowany specjalnie dla płyt nośnych o ograniczonej przestrzeni, serwerów kasetowych, oprzyrządowania testowego i komputerów przemysłowych na szynę DIN, gdzie wymagane jest połączenie kabla z dostępem od góry, integruje transformatory izolacji magnetycznej 1CT:1CT, kondensatory filtrujące po stronie pierwotnej, wewnętrzną sieć terminacji Bob Smith, metalową osłonę EMI i diody LED o podwójnym statusie w kompaktowym profilu z otworami.
| Parametr | Specyfikacja | Korzyści inżynieryjne |
|---|---|---|
| Orientacja złącza | Wejście pionowe / wejście od góry (prosto 180°) | Oszczędza miejsce na krawędzi PCB; umożliwia bezpośrednie wprowadzenie kabla na panelu górnym |
| Szybkość Ethernetu | 1000BASE-T (Gigabitowy Ethernet) | Zgodność z pełnym dupleksem gigabitowym zgodnie ze standardem IEEE 802.3 |
| Stosunek obrotów | 1CT: 1CT ±5% | Symetryczny współczynnik 1:1 kompatybilny z głównymi gigabitowymi układami PHY |
| Indukcyjność obwodu otwartego (OCL) | 350 µH Min. (@ 100 kHz, 0,1 V, 8 mA DC) | Zapobiega nasyceniu rdzenia pod wpływem bezpośrednich prądów niezrównoważonych DC |
| Izolacja dielektryczna (Hipot) | 1500 Vrms Min. (PHY strona do strony linii) | Zabezpieczenie przed przepięciami wysokiego napięcia pomiędzy systemem a kablem |
| Filtrowanie po stronie pierwotnej | Wbudowane kondensatory odsprzęgające 4× 0,01 µF | Zintegrowana ścieżka uziemienia AC; zmniejsza liczbę zewnętrznych dyskretnych kondensatorów |
| Zakończenie po stronie kabla | Zintegrowany Bob Smith (4× 75 Ω + 1000 pF / 2 kV) | Tłumi odbicia kabla sygnału wspólnego bezpośrednio do zewnętrznego ekranu |
| Lewa dioda | Jednokolorowy: Zielony (565 nm) | Dedykowany wskaźnik łącza/stanu połączenia (piny 13+/14-) |
| Prawa dioda | Jednokolorowy: żółty (585 nm) | Dedykowany wskaźnik aktywności/transferu danych (piny 11+/12-) |
| Wysokość mechaniczna | Całkowita wysokość 22,0 ± 0,35 mm | Znormalizowany profil do pionowego modułowego łączenia płyt z panelami |
| Parametr | Warunek testowy | Limit specyfikacji |
|---|---|---|
| Stosunek obrotów | 100 kHz, 0,1 V | 1CT: 1CT ±5% |
| Indukcyjność obwodu otwartego (OCL) | 100 kHz, 0,1 V, 8 mA DC. Odchylenie | 350 µH Min. |
| Utrata wtrąceniowa | 1 ~ 100 MHz | -1,2 dB Maks. |
| Strata powrotna (obciążenie 100 Ω) | 1 ~ 30 MHz | -16,0 dB Min. |
| Strata powrotna (obciążenie 100 Ω) | 30 ~ 60 MHz | -12,0 dB Min. |
| Strata powrotna (obciążenie 100 Ω) | 60 ~ 80 MHz | -10,0 dB Min. |
| Strata powrotna (obciążenie 100 Ω) | 80 ~ 100 MHz | -8,0 dB Min. |
| Przesłuchy (blisko końca) | 1 ~ 100 MHz | -30,0 dB Min. |
| Odrzucenie trybu wspólnego (CMR) | 1 ~ 100 MHz | -30,0 dB Min. |
| Napięcie izolacji (Hipot) | 60 sekund (od strony PHY do strony linii) | 1500 Vrms Min. |
| Zakres temperatury roboczej | Ciągłe otoczenie | 0°C do +70°C |
LPJD0713BENL mapuje 4 pary różnicowe w pełni gigabitowe ze zintegrowanym sprzężeniem magnetycznym, wewnętrznym odsprzęganiem pierwotnym i ścieżkami powrotnymi ESD/w trybie wspólnym po stronie linii wysokiego napięcia.
STRONA FIZYCZNA (POŁĄCZENIA PCB) STRONA LINII (ZŁĄCZE RJ45) TD0+ (Pin 1) ───┐ ┌─── 0,01uF ─── VCC (Pin 9)) 1CT (1CT TD0- (Pin 2) ───┴───────┴─── 75 Ω ─────┐ │ TD1+ (Pin 3) ───┐ ┌─── 0,01uF ───┤ ) 1CT ( 1CT │ TD1- (Pin 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-) │──── J3 (MX1+) / J6 (MX1-) TD2+ (Pin 4) ───┐ ┌─── 0,01 uF ───┤──── J4 (MX2+) / J5 (MX2-) ) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-) TD2- (Pin 5) ───┴───────┴─── 75 Ω ─────┤ │ TD3+ (Pin 7) ───┐ ┌─── 0,01uF ───┘ ) 1CT ( 1CT │ TD3- (Pin 8) ───┴───────┴─── 75 Ω ─────┘ │ EKRAN ─────┴── Osłona wysokiego napięcia 1000 pF / 2 kV
| Szpilka # | Nazwa pinu | Kierunek | Typ sygnału/funkcja | Styk współpracujący RJ45 |
| P1 | TD0+ | Wejście/wyjście | Para różnicowa 0 dodatnia | J1 (MX0+) |
| P2 | TD0- | Wejście/wyjście | Para różnicowa 0 ujemna | J2 (MX0-) |
| P3 | TD1+ | Wejście/wyjście | Para różnicowa 1 dodatnia | J3 (MX1+) |
| P6 | TD1- | Wejście/wyjście | Para różnicowa 1 ujemna | J6 (MX1-) |
| P4 | TD2+ | Wejście/wyjście | Para różnicowa 2 dodatnia | J4 (MX2+) |
| P5 | TD2- | Wejście/wyjście | Para różnicowa 2 ujemna | J5 (MX2-) |
| P7 | TD3+ | Wejście/wyjście | Para różnicowa 3 dodatnia | J7 (MX3+) |
| P8 | TD3- | Wejście/wyjście | Para różnicowa 3 ujemna | J8 (MX3-) |
| P9 | VCC | Moc / stronniczość | Pierwotne sprzęgło magistrali z centralnym zaczepem (4× 0,01 µF) | Magistrala wewnętrzna do zasilania PHY |
| P10 | GND | Grunt | Główna masa odniesienia odsprzęgania | Systemowa masa cyfrowa |
