SM13072APEL AEC-Q200 10/100 Base-T LAN Transformator Dyskretna sieć LAN Magnetyczna

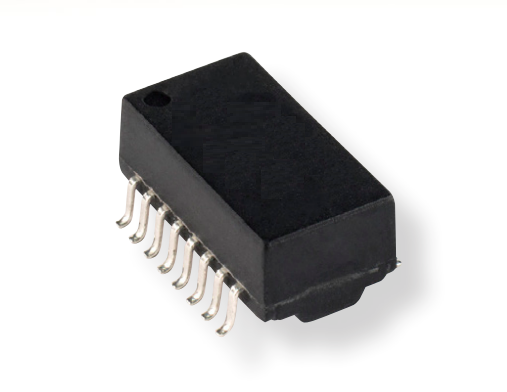

SM13072APEL to jest moduł transformatora impulsowego Ethernet 10/100 Base-T o wysokiej niezawodności, do montażu powierzchniowego (16-pinowy SOIC), zaprojektowany specjalnie do trudnych warunków motoryzacyjnych i przemysłowych. Wykonany w pełni zalany, z automatycznym nawijaniem cewek i zintegrowanymi dławikami wspólnej fali po stronie kabla, zapewnia ciągłą pracę do +125 °C, solidną odporność na zakłócenia różnicowe (DCMRR: -35 dB) i podwójną izolację dielektryczną 1500 Vrms / 2250 Vdc.

Kluczowe specyfikacje SM13072APEL w skrócie

Charakterystyka elektryczna SM13072APEL

Wszystkie poniższe specyfikacje elektryczne podano w temperaturze25°C o ile nie zaznaczono inaczej.

Opublikowana karta katalogowa Bourns podaje te same podstawowe charakterystyki elektryczne, w tym 350 µH OCL, maksymalną indukcyjność rozproszenia 0,5 µH, maksymalną pojemność uzwojenia 35 pF, maksymalne tłumienie wtrąceniowe -1,1 dB i izolację 1500 Vrms.

Dlaczego 350 µH OCL jest ważne

Indukcyjność rozwartego obwodu (OCL) jest kluczowym parametrem wyboru dla transformatora Ethernet 10/100. SM13072APEL określa minimum 350 µH przy 100 kHz, 0,1 V i 8 mA prądu stałego.Inżynierowie porównujący alternatywne transformatory LAN 10/100 powinni oceniać OCL w tych samych warunkach pomiarowych, zamiast porównywać wartości indukcyjności bez warunków testowych.Niska indukcyjność rozproszenia dla integralności sygnału

SM13072APEL określa maksymalną indukcyjność rozproszenia wynoszącą 0,5 µH dla kanałów nadawczych i odbiorczych. Niska indukcyjność rozproszenia pomaga utrzymać zamierzone charakterystyki sprzężenia wysokiej częstotliwości transformatora.

Określona pojemność uzwojenia jest również ograniczona do 35 pF maksymalnie, co jest istotne przy ocenie zachowania sygnału wysokiej częstotliwości i kompatybilności transformatora.

Karta katalogowa sieci LAN SM13072APELSchemat elektryczny i konfiguracja pinówSM13072APEL integruje dwa symetryczne kanały 1:1 (nadawczy TX i odbiorczy RX). Dławiki wspólnej fali (CMC) są umieszczone po stronie kabla (piny 14/16 i 9/11) w celu tłumienia zakłóceń elektromagnetycznych wspólnej fali przed ich wejściem do systemu masy PCB.

Tabela przypisania pinówNr pinu

Nazwa pinu

Typ sygnału

OpisDocelowe połączenie1

TD+

Wejście

Wymiary mechaniczne, ślad lutowniczy i informacje o procesie

Wymiary obudowy (16-pinowy SOIC)Długość korpusu: 12,80 ± 0,25 mm (0,504 ± 0,010 cala)

Szerokość korpusu:
6,90 ± 0,25 mm (0,272 ± 0,010 cala)

Szerokość całkowita (od wyprowadzenia do wyprowadzenia):
9,50 ± 0,25 mm (0,374 ± 0,010 cala) Wysokość obudowy: 5,65 ± 0,25 mm (0,222 ± 0,010 cala)Rozstaw wyprowadzeń:

1,27 ± 0,05 mm (0,050 ± 0,002 cala)
Szerokość wyprowadzenia:

0,46 ± 0,05 mm (0,018 ± 0,002 cala)

Rozstaw środkowy rzędów:

• 8,89 ± 0,25 mm (0,350 ± 0,010 cala)Zalecany wzór przyłożenia do PCB
• Szerokość padu: 0,76 mm (0,030 cala)
• Rozstaw padów: 1,27 mm (0,050 cala)
• Rozstaw rzędów padów: 7,10 mm (0,280 cala) rozstaw wewnętrzny do 10,50 mm (0,413 cala) rozstaw zewnętrzny
• Zalecana długość pada: 1,70 mm
• Uwaga dotycząca projektowania śladu PCBNależy przestrzegać zalecanego wzoru przyłożenia do PCB podczas projektowania lub przeglądu śladu SM13072APEL. W szczególności inżynierowie powinni zweryfikować rozstaw wyprowadzeń 1,27 mm, rozstaw środkowy rzędów 8,89 mm oraz zalecaną szerokość padu 0,76 mm przed wydaniem PCB. Zalecany przez producenta układ określa wymiary padów w rzędach 7,10 mm i 10,50 mm dla rozstawów wewnętrznego i zewnętrznego, odpowiednio.
• Specyfikacje taśmy i rolkiSzerokość taśmy nośnej:

24,00 ± 0,30 mm (0,945 ± 0,012 cala)

• Rozstaw kieszeni: 16,00 mm (0,630 cala)
• Średnica rolki: 330,0 ± 2,0 mm (13,0 cala)
• Całkowita grubość rolki: 30,5 mm (1,201 cala) Max.
• Standardowa ilość w opakowaniu (SPQ): 600 szt./rolka

Często zadawane pytania

P1: Czy SM13072APEL jest kwalifikowany do zastosowań motoryzacyjnych?

Odpowiedź: Tak. SM13072APEL jest kwalifikowany AEC-Q200 i przeznaczony do rozszerzonego zakresu temperatur pracy od -40 °C do +125 °C. Jego zalana 16-pinowa konstrukcja SMD sprawia, że nadaje się do podsystemów Ethernet samochodowego, diagnostyki pokładowej (OBD), systemów infotainment, systemów zarządzania baterią (BMS) i trudnych sieci przemysłowych.

• P2: Jakie są podstawowe wartości indukcyjności i przekładni dla SM13072APEL?Odpowiedź: SM13072APEL posiada symetryczną przekładnię 1:1 na kanałach nadawczym (TD:TX) i odbiorczym (RD:RX) z tolerancją ±2%. Utrzymuje indukcyjność rozwartego obwodu (OCL) co najmniej 350 µH przy testowaniu w temperaturze 100 kHz, 0,1 V, przy obciążeniu prądem stałym 8 mA.
• P3: Jaka jest korzyść z zautomatyzowanego procesu nawijania w SM13072APEL?Odpowiedź: Bourns produkuje SM13072APEL z wykorzystaniem zautomatyzowanego procesu nawijania, który zwiększa liczbę skrętów pary drutów na jednostkę długości. Poprawia to spójność przekładni między partiami produkcyjnymi i obniża indukcyjność rozproszenia do maksymalnie 0,5 µH, zmniejszając pasożytnicze dzwonienie i zwiększając margines transmisji na dłuższych odcinkach kabla.
• P4: Czy SM13072APEL zawiera wbudowane dławiki wspólnej fali?Odpowiedź: Tak. Moduł integruje dławiki wspólnej fali po stronie wtórnej (kablowej) obu kanałów (piny 14 i 16 dla TX; piny 9 i 11 dla RX), zapewniając co najmniej -37 dB CMR do 60 MHz i -35 dB DCMRR przy 30/60 MHz bez potrzeby stosowania zewnętrznych dyskretnych dławików.
