Złącze LPJK2064A9NL 1000BASE-T RJ45 z obsługą LED i PoE

TheLINK-PP LPJK2064A9NLto przemysłowy, jednoportowy (1x1) gigabitowy (1000BASE-T) zintegrowany moduł złącza RJ45 (ICM / Magjack) przeznaczony do zastosowań sieciowych o dużej gęstości wymagających zasilania przez Ethernet (PoE). Wyposażony w zintegrowane transformatory izolacyjne 1CT:1CT, filtrowanie w trybie wspólnym, terminację Bob Smith 75 Ω, wielostykowe zaciski sprężynowe EMI i dwie zintegrowane diody LED, zapewnia solidną integralność sygnału i izolację 1500 Vrms w kompaktowej obudowie.

• 🔘[ Pobierz oficjalny arkusz danych (LPJK2064A9NL.pdf) ]
• 🔘[ Poproś o natychmiastową wycenę (Zapytanie ofertowe) ]
• 🔘[ Zamów bezpłatne próbki inżynieryjne (wysyłka w ciągu 24–48 godzin) ]
• 🔘[Pobierz symbole CAD i modele 3D STEP]

Kluczowa migawka techniczna

Specyfikacje elektryczne

Poniższe specyfikacje elektryczne są dostępne dla LPJK2064A9NL pod adresem25°C.

Specyfikacje te są szczególnie istotne przy kwalifikowaniu złącza do projektu płytki drukowanej Gigabit Ethernet, ponieważ zapewniają kryteria wydajności elektrycznej potrzebne do oceny zintegrowanego interfejsu magnetycznego, a nie traktowania części jako samego mechanicznego gniazda RJ45.

Arkusz danych złącza 1000BASE-T RJ45 — układ mechaniczny i PCB:

Kluczowe cechy złącza LPJK2064A9NL PoE RJ45:

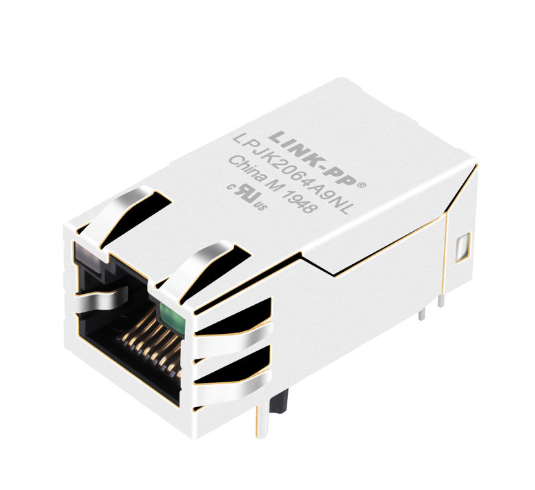

LPJK2064A9NL to złącze 1×1 1000BASE-T RJ45 ze zintegrowanymi magnesami, palcem sprężynującym EMI, wskaźnikami LED i obsługą PoE do zastosowań Ethernet.

• Gigabitowy Ethernet 1000BASE-Tinterfejs
• Zintegrowane magnesy Ethernet
• Jednoportowy RJ45 1×1konfiguracja
• Palec sprężynowy EMIdo ekranowania
• Zintegrowane wskaźniki LED
• Lewyzielono-żółta, dwukolorowa dioda LED
• Prawidłowyzielona dioda LED
• Zaprojektowany dlaAplikacje PoE
• Minimalna wartość OCL 350 μH
• Izolacja 1500 Vrmspomiędzy stroną PHY a stroną liniową
• Temperatura robocza od 0°C do +70°C
• Kąt prostymontaż przelotowy
• PBT + 30% obudowa z włókna szklanego
• UL94-V0materiał obudowy
• Styki z brązu fosforowego C5210R-EH
• Pozłacana powierzchnia styków,≥6 μin
• Tarcza ze stali nierdzewnej SUS 304-1/2H z palcem sprężynującym EMI
• Zgodny z dyrektywą RoHS
• Certyfikat UL,Plik nr E484635
• Zaprojektowane wgIEEE 802.3wymagania

Schemat wewnętrzny i przypisanie pinów

LPJK2064A9NL jest wyposażony w dopasowany 4-kanałowy interfejs różnicowy zapewniający pełną pracę w trybie pełnego dupleksu 1000BASE-T, zintegrowaną pasywną terminację Bob Smith i dedykowane ścieżki centralnego zaczepu Power over Ethernet.

Najważniejsze cechy architektury schematycznej

Połączenia boczne PHY (styki 1–12):

• Kanał 1: MD1+ (Pin 11), MDCT1 (Pin 12), MD1- (Pin 10)
• Kanał 2: MD2+ (Pin 4), MDCT2 (Pin 6), MD2- (Pin 5)
• Kanał 3: MD3+ (Pin 3), MDCT3 (Pin 1), MD3- (Pin 2)
• Kanał 4: MD4+ (Pin 8), MDCT4 (Pin 7), MD4- (Pin 9)

Piny wtryskowe PoE DC (piny 13–16):VC+ (Pin 13, Pin 15) i VC− (Pin 14, Pin 16) kieruj zasilanie bezpośrednio przez środkowe zaczepy transformatorów po stronie kabla, o wartości znamionowej ciągłego zbalansowanego prądu 350 mA.

Zintegrowana ochrona trybu wspólnego i stanów przejściowych:

• Zakończenie po stronie kabla: Wbudowane4×75 Ωrezystory izolacyjne połączone szeregowo z4×22 nFkondensatory.
• Odsprzęganie wysokiego napięcia: Wysokie napięcie 1000 pF/2 kV1000 pF/2 kVkondensator podłączony bezpośrednio do uziemienia zewnętrznego metalowego ekranu (SHIELD).

Obsługa aplikacji PoE

Zaprojektowano LPJK2064A9NLdo zastosowań PoEi określa maksymalny ciągły zrównoważony prąd linii DC wynoszący:350 mA przy 57 VDC

Przy kwalifikowaniu złącza do zamierzonej architektury PoE należy wziąć pod uwagę określoną obciążalność prądową po stronie linii.

Produkt zapewnia równieżIzolacja 1500 Vrms pomiędzy stroną PHY a stroną linii, ważna cecha elektryczna izolowanych interfejsów Ethernet.

Aby uzyskać pełną implementację PoE, projektanci systemu powinni ocenić interfejs magnetyczny RJ45 wraz z obwodami PoE PSE/PD, warstwą PHY, elementami zabezpieczającymi, układem PCB, warunkami termicznymi i obowiązującymi wymaganiami IEEE 802.3.

Ważny:Specyfikacja 350 mA / 57 VDC nie powinna być sama w sobie interpretowana jako gwarantowana klasa mocy PoE. Odpowiedni poziom mocy PoE należy określić na podstawie pełnej specyfikacji produktu i wdrożenia systemu.

Zastosowania złącza RJ45 Z diodą LED

• SOHO i sieci szerokopasmowe: Modemy ADSL/VDSL, punkty dostępowe Wi-Fi 6/7, jednostki GPON ONU.
• Wbudowane i komputerowe: LAN na płycie głównej (LOM), komputer przemysłowy (IPC), komputery jednopłytkowe (SBC).
• Przełączanie i routing w przedsiębiorstwie: 16/24/48-portowe zarządzalne przełączniki sieciowe, podstawowe koncentratory sieciowe, routery.
• Urządzenia zasilane PoE (PD) i PSE: Kamery monitoringu IP, terminale VoIP, bramy IoT, inteligentne kontrolery oświetlenia.

Układ inżyniera sprzętu i lista kontrolna EMC

1, uziemienie obudowy a uziemienie cyfrowe:
Nie podłączaj bezpośrednio uziemienia obwodu cyfrowego (DGND) do styków zewnętrznego metalowego ekranu złącza. Układ LPJK2064A9NL zawiera wewnętrzny kondensator 1000 pF/2 kV, który bezpiecznie łączy szumy o wysokiej częstotliwości ze środkowego zaczepu do ekranu obudowy, zachowując jednocześnie izolację prądu stałego o niskiej częstotliwości.

2. Routing par różnicowych:
Upewnij się, że wszystkie cztery pary (MD1±do MD4±) są poprowadzone jako pary o kontrolowanej impedancji różnicowej 100 Ω. Utrzymuj dopasowanie długości wewnątrz pary w granicach ± ​​5 milimetrów i minimalizuj przejścia warstw przez przelotki.

3. Ślady prądu PoE:
Ścieżki rozciągające się od pinów 13, 14, 15 i 16 do wbudowanego kontrolera PoE lub mostka PD muszą mieć odpowiednią szerokość ścieżki (minimum 25–30 mils dla 1 uncji miedzi), aby obsłużyć ciągły prąd stały 350 mA bez podwyższenia temperatury.

4. Uziemienie panelu:
Upewnij się, że obwodowe zaczepy sprężyny EMI utrzymują stały kontakt sprężyny w zakresie 360 ​​stopni z gołą metalową ramką panelu przedniego, aby zapobiec wyciekom częstotliwości radiowej na częstotliwości podstawowej Ethernet 125 MHz.

 Często zadawane pytania

P1: Jaka jest podstawowa różnica między złączami LPJK2064A9NL a złączami Gigabit RJ45 innymi niż PoE?

Odpowiedź: Układ LPJK2064A9NL zawiera izolowane linie wyjściowe DC z odczepem środkowym (piny 13 do 16), które mogą przenosić prąd ciągły do ​​350 mA przy 57 VDC. Standardowe złącza Magjack inne niż PoE łączą te środkowe zaczepy wewnętrznie tylko z rezystorami końcowymi Boba Smitha, które nie mogą przewodzić prądu stałego i przepalą się pod napięciem PoE.

P2: Jak sterować dwukolorową diodą LED na stykach 19 i 20?

Odpowiedź: Piny 19 i 20 są połączone z antyrównoległą parą podwójnych diod. Aby zaświecić na zielono, ustaw Pin 20 na WYSOKI (1,8 V ~ 2,6 V1,8 V ~ 2,6 V) i Pin 19 NISKI. Aby zaświecić na żółto, odwróć stan napędu, ustawiając Pin 19 WYSOKI i Pin 20 NISKI. Gdy obie linie GPIO są utrzymywane w tym samym stanie logicznym, dioda LED pozostaje wyłączona.

P3: Czy LPJK2064A9NL można używać zarówno z elementami PHY Ethernet w trybie napięciowym, jak i prądowym?

Odpowiedź: Tak. LPJK2064A9NL wykorzystuje symetryczne przełożenia zwojów 1CT:1CT na wszystkich czterech transformatorach kanałowych. Łączy się płynnie z układami PHY działającymi w trybie napięciowym (gdzie odczepy środkowe są zakończone uziemieniem poprzez kondensatory odsprzęgające) i układami PHY w trybie prądowym (gdzie odczepy środkowe są połączone z napięciem zasilania PHY, np. +3,3 V lub +2,5 V).

P4: Czy LPJK2064A9NL obsługuje PoE+ (IEEE 802.3at) lub PoE++ (IEEE 802.3bt)?

Odpowiedź: Nie. LPJK2064A9NL jest przystosowany do maksymalnego zbalansowanego prądu liniowego 350 mA ciągłego przy 57 VDC, co jest zgodne z IEEE 802.3af (PoE typ 1, do 15,4 W). W przypadku zastosowań PoE+ o większej mocy (600 mA, 30 W) lub PoE++ należy skontaktować się z firmą LINK-PP w celu uzyskania naszej ulepszonej serii urządzeń magnetycznych 600 mA/1000 mA.
