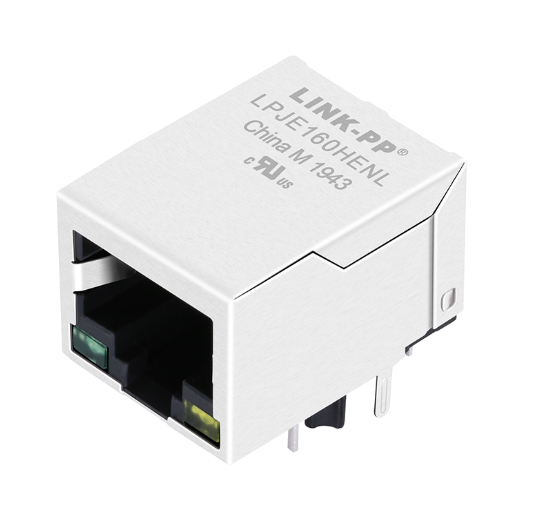

LPJE160HENL Gniazdo modułowe RJ45 z zielonym/żółtym LED, klasa przemysłowa

LINK-PP LPJE160HENL to wytrzymałe, jednopunktowe (1x1) ekranowane złącze modularne RJ45 8P8C, zaprojektowane bez zintegrowanych elementów magnetycznych (Non-MagJack / bezpośrednie przejście). Zaprojektowane w oszczędzającej miejsce orientacji Tab-Down (Latch-Down) z zintegrowanymi zielonymi i żółtymi wskaźnikami LED, zapewnia kompaktową głębokość zaledwie 21,30 mm — ponad 30% krótszą niż standardowe złącza MagJack.

Działając niezawodnie w rozszerzonym zakresie temperatur przemysłowych od -40°C do +85°C, LPJE160HENL posiada napięcie przebicia dielektrycznego 1000 V AC, trwałe pozłocenie styków 50 µ-cali oraz obudowę z tworzywa termoplastycznego o trudnozapalności UL 94V-0 (Certyfikat UL: Plik E484635). Jest to wiodący wybór interkonektów dla projektów sprzętowych wymagających zewnętrznych dyskretnych topologii transformatorów, izolacji medycznej/przemysłowej wysokiego napięcia lub interfejsów magistrali szeregowej innych niż Ethernet, w tym RS-485, RS-232, CAN bus, DMX-512 i Modbus.

[Centrum Działań Inżynierskich]

• 📥 [Pobierz oficjalny rysunek techniczny LP09102425 (LPJE160HENL.pdf)]
• 📐 [Pobierz model 3D STEP i footprinty ECAD (Altium / KiCad / OrCAD)]
• 🎁 [Poproś o darmowe próbki ewaluacyjne dla inżynierów]
• 📊 [Poproś o bezpośrednią wycenę od producenta (RFQ)]

Specyfikacje techniczne i dane parametryczne

1. Specyfikacje ogólne i mechaniczne

2. Specyfikacje elektryczne (@ 25°C)

3. Zintegrowane specyfikacje optyczne i elektryczne LED

Aby zapobiec błędom w układzie o odwrotnej polaryzacji, zdefiniowano poniżej wewnętrzne obwody LED i parametry optyczne:

LEWA DIODA LED (ZIELONA)                 PRAWA DIODA LED (ŻÓŁTA)
      PIN 9 (+)                        PIN 11 (+)
        ┌─▲─┐                            ┌─▲─┐
        │   │                            │   │
        └───┘                            └───┘
      PIN 10 (-)                       PIN 12 (-)

4. Profil środowiskowy i lutowania

• Zakres temperatur pracy: -40°C do +85°C (prawdziwa klasa przemysłowa rozszerzona)
• Zakres temperatur przechowywania: -40°C do +85°C
• Limit termiczny lutowania na fali / reflow: maksymalna temperatura grotu 250°C przez 5 sekund

Karta katalogowa złącza modularnego RJ45 LPJE160HENL - Mechanika

Dlaczego wybrać RJ45 bez magnesów?

Podczas gdy MagJack dominuje w standardowych sieciach komputerowych, bezmagnesowy LPJE160HENL rozwiązuje kluczowe wyzwania architektoniczne w zastosowaniach przemysłowych i innych niż Ethernet:

1. Protokoły szeregowe inne niż Ethernet (RS-485 / CAN / DMX-512) Zintegrowane transformatory blokują prąd stały/niskie częstotliwości. LPJE160HENL umożliwia pełne przejście danych DC/szeregowych.
2. 2Wysoka izolacja Medyczna / Dyskretne elementy magnetyczne Umożliwia projektantom płytek łączenie ze specjalistycznymi dyskretnymi transformatorami izolacyjnymi 4kV~6kV na PCB.
3. Kompaktowa głębokość 21,30 mm (obudowy o ograniczonej przestrzeni) Ponad 10 mm krótszy niż typowe MagJacki (głębokość >32 mm), drastycznie zmniejszając zajmowaną przestrzeń od panelu przedniego do tylnej ścianki.

Wymiary mechaniczne i zalecany układ PCB

ZALECANE WYMIARY UKŁADU PCB (WIDOK Z GÓRY)

            15,80 mm [Szerokość]
     ┌─────────────────────────────┐
     │  [Przednia wnęka parowania]      │
     │                             │
     │  (2-Ø3,25) Kołki pozycjonujące    │  Rozstaw: 12,93 mm
     │  (2-Ø1,70) Języczki ekranujące      │  Rozstaw: 15,50 mm
     │                             │
     │  Piny 9-12 (LED)            │  Rozstaw: 2,54 mm
     │  Piny 1-8  (styki sygnałowe) │  Rozstaw: 1,27 mm przesunięcie / 2,54 mm rząd
     └─────────────────────────────┘
              21,30 mm [Głębokość]

• Ogólne wymiary zewnętrzne: 15,80 mm (szerokość) × 13,70 mm (wysokość nad PCB) × 21,30 mm (głębokość).
• Średnica kołków pozycjonujących: 2× otwory Ø3,25 mm rozmieszczone w odległości 12,93 mm od środka do środka dla mechanicznej stabilizacji zapobiegającej skręcaniu.
• Rozstaw kołków uziemienia ekranu: 2× otwory Ø1,70 mm rozmieszczone w odległości 15,50 mm do sztywnego uziemienia panelu.
• Rozstaw styków sygnałowych: 8× otwory Ø0,90 mm w przesuniętych podwójnych rzędach (rozstaw kolumn 1,27 mm, rozstaw rzędów 2,54 mm).

Opakowanie, pozyskiwanie i logistyka kartonu zbiorczego

LPJE160HENL jest dostarczany w niestandardowych, formowanych, bezpiecznych dla wyładowań elektrostatycznych (ESD) tacach, przeznaczonych do automatycznego pobierania i umieszczania oraz znormalizowanych linii montażowych:

• Opakowanie pierwotne (taca): 50 sztuk na formowaną tacę.
• Konfiguracja stosu: 20 tac na stos pionowy (1000 sztuk).
• Opakowanie kartonu zbiorczego: 2 stosy = 40 tac = 2000 sztuk na karton zbiorczy.
• Wymiary kartonu zbiorczego: 525 mm × 300 mm × 235 mm.
• Standardowy czas realizacji fabryczny: 2–4 tygodnie (bufor zapasów utrzymywany dla dynamicznego prognozowania OEM).
• Dokumentacja wysyłkowa: Certyfikat zgodności (CoC), Deklaracja zgodności z RoHS, Lista pakowania i pełna identyfikowalność partii.

Często zadawane pytania

P1: Jaka jest różnica funkcjonalna między LPJE160HENL a RJ45 MagJack?

Odp.: LPJE160HENL nie zawiera wewnętrznych transformatorów magnetycznych ani cewek dławiących. Jest to złącze z bezpośrednim fizycznym przejściem. Jeśli projektujesz standardowy port Ethernet 10/100/1000BASE-T z tym elementem, musisz umieścić dyskretne transformatory magnetyczne na swojej płytce drukowanej. Z kolei, jeśli projektujesz systemy RS-485, CAN bus lub własne systemy DC przez RJ45, konstrukcja bez magnesów jest obowiązkowa, aby zapobiec indukcyjnemu zwarciu sygnałów DC.

P2: Jaka jest dokładna polaryzacja pinów dla zintegrowanych diod LED?

Odp.: Zgodnie z rysunkiem technicznym:

• Lewa dioda LED (zielona): Pin 9 to Anoda (+), Pin 10 to Katoda (-).
• Prawa dioda LED (żółta): Pin 11 to Anoda (+), Pin 12 to Katoda (-).

P3: Jakie jest znaczenie mechaniczne orientacji "Tab-Down"?

Odp.: "Tab-Down" (lub Latch-Down) oznacza, że zatrzask zwalniający wtyczkę kabla RJ45 jest skierowany w dół, w stronę powierzchni PCB. Ta konstrukcja zapobiega mechanicznym zakłóceniom z górnymi krawędziami obudowy, płytkami podrzędnymi lub ramkami wyświetlacza zamontowanymi blisko nad portem RJ45.

P4: Czy LPJE160HENL jest przystosowany do trudnych warunków przemysłowych?

Odp.: Tak. W przeciwieństwie do standardowych złączy modularnych komercyjnych, które są przystosowane tylko do temperatur od 0°C do +70°C, LPJE160HENL jest w pełni przystosowany do temperatur pracy od -40°C do +85°C, posiada styki o wysokiej wytrzymałości 750 cykli parowania i posiada certyfikat trudnozapalności UL 94V-0 (Plik E484635).
