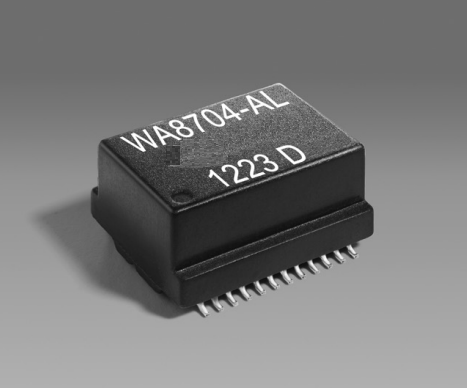

WA8704-ALD Transformator ścieżki sygnału PoE 1500 Vrms (150 W, IEEE 802.3bt, Gigabit)

Dla inżynierów sprzętu integrujących WA8704-ALD w układach PCB:

1. Zarządzanie termiczne: Należy pamiętać, że zastosowanie prądu stałego o natężeniu 1,5 A do każdego odczepu środkowego po stronie kabla spowoduje wzrost temperatury o około 15°C (z temperatury otoczenia 25°C). Należy zapewnić odpowiednie pokrycie miedzią i zastosować przelotki termiczne w projekcie PCB w celu rozpraszania ciepła, zwłaszcza podczas pracy w pobliżu górnego limitu 85°C.
2. Lutowanie rozpływowe: Wysoce wytrzymałe zakończenia mogą wytrzymać maksymalnie trzy cykle lutowania rozpływowego trwające 40 sekund w temperaturze +260°C. Elementy muszą całkowicie ostygnąć do temperatury pokojowej między cyklami, aby zapobiec naprężeniom wewnętrznym.
3. Opakowanie dla SMT: Części są dostarczane w formacie taśmy i rolki (250 sztuk na rolce 13-calowej). Taśma plastikowa ma szerokość 32,4 mm z odstępem kieszeni 24 mm, zoptymalizowana dla szybkich automatycznych maszyn typu pick-and-place.

Przegląd produktu

WA8704-ALD to wysokiej klasy, wysokowydajny transformator ścieżki sygnałowej PoE (Power over Ethernet). Zaprojektowany specjalnie w celu spełnienia i przekroczenia rygorystycznych wymagań standardu IEEE 802.3bt dla zasilania PoE o dużej mocy, ten transformator do montażu powierzchniowego (SMD) jest przeznaczony do zastosowań Gigabit Ethernet (Gbit) następnej generacji.

Zdolny do obsługi ogromnej ścieżki sygnałowej 150 W dla 4 par z prądem 1,5 A na każdym odczepie środkowym, WA8704-ALD zapewnia bezprecedensowe dostarczanie mocy bez uszczerbku dla integralności sygnału. Znacznie przekracza wymagania dotyczące strat powrotnych dla Gigabit Ethernet, zapewniając nieskazitelną transmisję danych wraz z zasilaniem o dużej mocy. Dzięki przemysłowemu zakresowi temperatur pracy od –40°C do +85°C i solidnej izolacji 1500 Vrms, ten transformator jest ostatecznym wyborem dla inżynierów projektujących przełączniki PoE o dużej mocy, zaawansowane kamery PTZ, małe komórki 5G i sieci inteligentnego oświetlenia PoE.

Kluczowe cechy

1. Obsługa mocy nowej generacji (IEEE 802.3bt)

Zaprojektowany do najbardziej wymagających zastosowań PoE++, WA8704-ALD obsługuje architekturę zasilania 150 W dla 4 par. Obsługuje prąd stały 1,5 A na każdy odczep środkowy po stronie kabla z wyjątkową wydajnością termiczną (powodując jedynie wzrost temperatury o 15°C od bazowej temperatury otoczenia 25°C).

2. Nieskazitelna integralność sygnału Gigabit

Dostarczanie mocy nie powinno odbywać się kosztem prędkości danych. Ten transformator jest starannie nawinięty na rdzeniu ferrytowym wysokiej jakości, aby przekroczyć standardowe wymagania dotyczące strat powrotnych Gigabit Ethernet, minimalizując przesłuchy i maksymalizując tłumienie sygnału różnicowego do wspólnego.

3. Wysoka niezawodność izolacji i konstrukcji

Bezpieczeństwo i trwałość są kluczowe w sprzęcie B2B. WA8704-ALD zapewnia izolację uzwojenia do uzwojenia 1500 Vrms (przez jedną minutę). Ponadto posiada klasę MSL 1 (Moisture Sensitivity Level) , co oznacza, że ma nieograniczony czas przechowywania w warunkach fabrycznych (<30°C / 85% RH) i nie wymaga suszenia przed lutowaniem rozpływowym.

Specyfikacje techniczne

1. Parametry elektryczne i wydajnościowe

2. Specyfikacje mechaniczne i materiałowe

3. Parametry środowiskowe i lutowania

Karta katalogowa transformatora PoE WA8704-ALD

Docelowe zastosowania

WA8704-ALD to niezbędny komponent pasywny dla urządzeń zasilających (PSE) i urządzeń zasilanych (PD) wymagających zgodności z IEEE 802.3bt:

• Infrastruktura sieciowa: Przełączniki PoE++ o dużej mocy, midspany i wtryskiwacze.
• Telekomunikacja: Małe komórki 5G i zewnętrzne punkty dostępowe Wi-Fi 6/6E.
• Inteligentne budynki i bezpieczeństwo: Kamery IP typu Pan-Tilt-Zoom (PTZ), inteligentne systemy oświetlenia LED (oświetlenie PoE) i panele kontroli dostępu.
• Przemysłowy IoT: Komputery przemysłowe i zdalne koncentratory czujników wymagające zasilania i szybkiej transmisji danych przez jeden kabel.

Często zadawane pytania

P: Jaka jest maksymalna moc obsługiwana przez transformator WA8704-ALD?

O: WA8704-ALD jest zaprojektowany do obsługi ścieżki sygnału 150 W dla 4 par, z prądem stałym do 1,5 A na każdym odczepie środkowym, co czyni go w pełni odpowiednim do zastosowań IEEE 802.3bt PoE++.

P: Czy ten transformator obsługuje prędkości Gigabit Ethernet?

O: Tak, jest specjalnie zaprojektowany dla Gigabit Ethernet (Gbit) i przekracza standardowe wymagania dotyczące strat powrotnych, aby zagwarantować doskonałą integralność sygnału.

P: Jaka jest wartość napięcia izolacji (Hi-pot)?

O: Transformator posiada solidne napięcie izolacji 1500 Vrms przez jedną minutę (uzwojenie do uzwojenia).

P: Czy WA8704-ALD jest wrażliwy na wilgoć podczas montażu PCB?

O: Nie, ma poziom wrażliwości na wilgoć (MSL) 1, co oznacza, że ma nieograniczony czas przechowywania w warunkach fabrycznych w standardowych warunkach (<30°C / 85% RH) i nie wymaga wstępnego suszenia przed lutowaniem rozpływowym.

P: Jakie są dokładne wymiary tego komponentu?

O: Maksymalne wymiary to 16,50 mm (długość) x 18,60 mm (szerokość) x 10,16 mm (wysokość). Wykorzystuje obudowę do montażu powierzchniowego (SMD) z 24 pinami.
