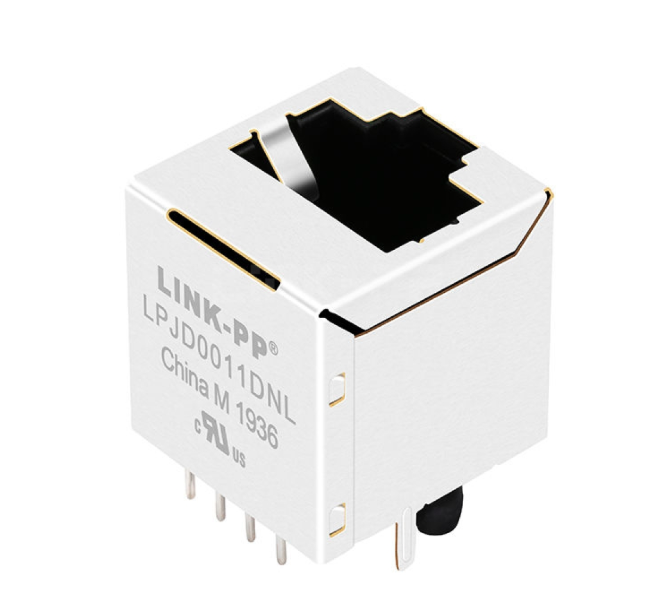

Złącze RJ45 pionowe LPJD0011DNL z magnetycznym wejściem górnym 10/100

LINK-PP LPJD0011DNL jest bardzo niezawodnymPionowy (180° wejście górne) RJ45 Magjackzaprojektowany do zastosowań 10/100Base-T Fast Ethernet. Dzięki integracji magnetyki izolacyjnej i wstrzykiwaczy wspólnego trybu bezpośrednio w pionowej obudowie,ten złącze minimalizuje ślad PCB i optymalizuje trasy kabli w ciasnych lub układanych konstrukcjach obudowy.

LPJD0011DNL działa w zakresie temperatury od 0 do 70 °C i jest w pełni zgodny ze standardami IEEE 802.3.Wykorzystuje solidny obwód końcowy Bob Smith do tłumienia EMI i jest całkowicie wolny od LED, co czyni go opłacalnym i oszczędnym na przestrzeni rozwiązaniem dla modemów SOHO, przełączników i aplikacji LAN-on-Motherboard (LOM).

Specyfikacje techniczne LPJD0011DNL Vertical RJ45 Magjack

1. Ogólne i mechaniczne parametry

2. Właściwości elektryczne i magnetyczne (@ 25°C)

LPJD0011DNL Pionowa tabela danych łączników RJ45 - Mechaniczna / schematyczna

Kluczowe cechy10/100Base-T Top Entry RJ45

1Optymalizacja przestrzeni pionowej (180° górne wejście)

W przeciwieństwie do standardowych łączników pod kątem prostym, pionowa orientacja o 180 stopni pozwala na podłączenie kabli sieciowych z góry.i gęste konfiguracje wielofunkcyjne.

2Zaawansowane tłumienie EMI (Bob Smith Termination)

Wewnętrzny schemat zawiera zintegrowane transformatory izolacyjne obok wbudowanego obwodu końcowego Bob Smith.Nieużywane szpilki i krany centralne są zakończone rezystorami 75Ω i dzielą kondensator wysokiego napięcia 1000pF / 2KV podłączony do podłogi osłonyTo znacząco zmniejsza zakłócenia elektromagnetyczne (EMI) i zapobiega odbiciu sygnału.

3. Wysokiej niezawodności produkcji

• 1500Vrms Izolacja HiPot:Chroni odbiorniki PHY od wzrostu napięcia i wyładowania statycznego.
• Kompatybilny z lutowaniem falowym:Obudowa termoplastyczna UL94V-0 wytrzymuje temperatury szczytowe lutowania falami 265°C przez okres do 5 sekund.
• 6 μ" Złoto:Zapewnia stabilną łączność i odporność na korozję w standardowych środowiskach komercyjnych.

Zastosowanie10/100Base-T Vertical RJ45

LPJD0011DNL jest zaprojektowany do standardowego sprzętu sieciowego w pomieszczeniach wewnętrznych i komercyjnych, w tym:

• Sprzęt SOHO:Modemy ADSL/VDSL, domowe routery.

• Tworzenie sieciSzybkie węzły i przełączniki Ethernet.

• Komputery:LAN-on-Motherboard (LOM) i wbudowane płyty PC.

Częste pytania

P: Jaka jest orientacja montażu LPJD0011DNL?

Odpowiedź: Ma 180-stopniowy poziom montażu pionowego (powyżej wejścia), co oznacza, że kabel Ethernet jest wstawiony prostopadle do płyty PCB.

P: Czy ten złącze RJ45 obsługuje PoE?

Odpowiedź: Nie, LPJD0011DNL jest przeznaczony do standardowej transmisji danych LAN Ethernet (Non-PoE).

P: Jaki jest zakres temperatury roboczej?

A: Wspiera standardowy zakres temperatury roboczej w przemyśle od 0°C do 70°C.

P: Czy ma wbudowane diody LED?

Odpowiedź: Nie, ten konkretny model (LPJD0011DNL) został zaprojektowany bez wskaźników LED w celu oszczędności kosztów i uproszczenia trasy PCB.

P: Jaki jest zalecany profil lutowania?

A: W przypadku lutowania falowego THT zalecana maksymalna temperatura końcówki wynosi 265°C przez okres nie dłuższy niż 5 sekund.
