Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO9001,SGS,UL,CE,REACH
Numer modelu: LPJG0801ABNL
Dokument: LPJG0801ABNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 10szt
Cena: $0.09-$0.85
Szczegóły pakowania: T&R
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union
Możliwość Supply: 5kk/miesiąc
Numer części: |
LPJG0801ABNL |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
1000base-t |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |
Numer części: |
LPJG0801ABNL |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
1000base-t |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |
LPJG0801ABNL, podłącz magnetyczny Gigabit RJ45, złącze 1000Base-T RJ45, LINK-PP RJ45, Ethernet Magjack, 1x1 port RJ45 z otworem, osłonięte karty EMI RJ45.

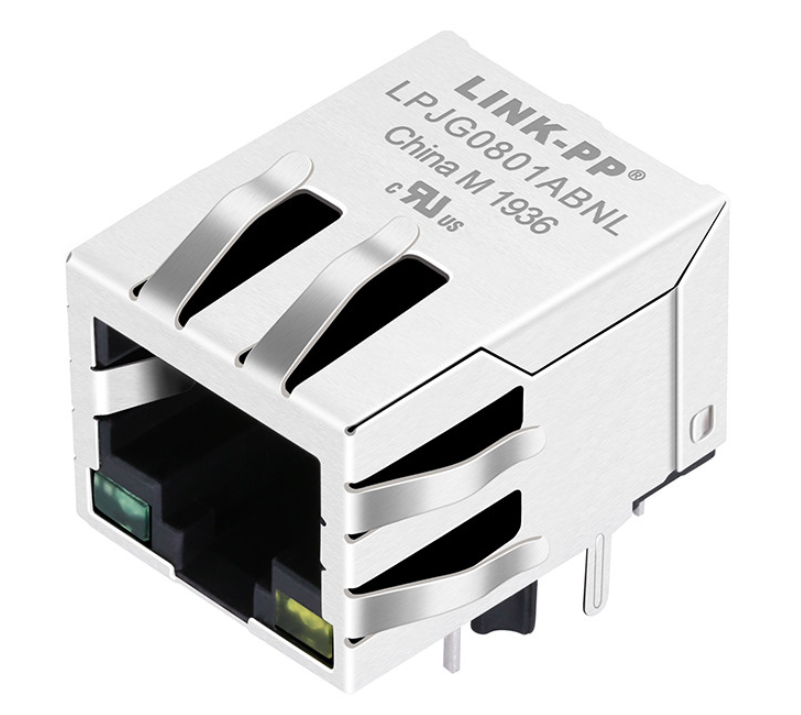

LPJG0801ABNL to wysokiej jakości, wydajny, 1x1 port RJ45 z wbudowanym magnetycznym złączem przeznaczonym specjalnie do zastosowań Gigabit Ethernet (10/100/1000 Base-T).Zaprojektowane dla solidnego sprzętu sieciowego, ten 90-stopniowy Magjack z prawymi kątami (wjazd boczny) łączy w sobie lepszą ochronę EMI z oszczędną przestrzenią.
It is constructed with a robust stainless steel shield featuring built-in EMI spring fingers and integrates a Bob Smith termination matching network (75Ω resistors and a 1000pF/2KV high-voltage capacitor)W pełni zgodny ze standardami IEEE 802.3, dyrektywami RoHS, i wspierany przez certyfikat UL, LPJG0801ABNL gwarantuje bardzo niezawodne,szybkie przesyłanie danych dla urządzeń sieciowych przedsiębiorstw i konsumentów.
| Parametry | Specyfikacja |
|---|---|
| Numer części | LPJG0801ABNL |
| Producent | LINK-PP |
| Rodzaj produktu | Zintegrowany rozrusznik magnetyczny RJ45 |
| Konfiguracja portu | 1 × 1 |
| Rodzaj złącza | RJ45 Kobieta (10P8C) |
| Prędkość sieci Ethernet | 10/100/1000BASE-T |
| Rodzaj montażu | Przez dziurę |
| Orientacja | Powierzchnia wejścia |
| Pozycja zamka | Na dół. |
| Osłona | - Tak, proszę. |
| Pręty sprężynowe EMI | - Tak, proszę. |
| Konfiguracja LED | Zle zielone / prawe żółte |
| Wsparcie PoE | Nie-PoE |
| Liczba rdzeni | 8 |
| Szerokość | 150,94 mm |
| Wysokość | 13.30 mm (z wyłączeniem szpilów lutowniczych i słupów mocowania) |
| Głębokość (długość) | 210,25 mm |
| Standardy | IEEE 802.3 |
| Certyfikacja | UL (E484635), RoHS |
| Parametry | Specyfikacja |
|---|---|
| Standard Ethernet | 1000BASE-T. |
| Wskaźnik obrotowy | 1CT:1CT ± 5% |
| Indukcja otwartego obwodu (OCL) | ≥ 350 μH @100 kHz, 0,1 V, 8 mA prędkość bieżąca |
| Napięcie izolacyjne | 1500 Vrms (PHY do linii) |
| Utrata wstawienia | ≤1,2 dB (1100 MHz) |
| Strata zwrotu |
≥ 16 dB (1 ‰ 30 MHz) ≥ 12 dB (3060 MHz) ≥ 10 dB (6080 MHz) ≥ 8 dB (80~100 MHz) |
| Wystarczy: | ≥ 30 dB (1 ‰ 100 MHz) |
| Odmowa w trybie wspólnym (CMR) | ≥ 30 dB (1 ‰ 100 MHz) |
| Bob Smith zakończenie | Zintegrowane rezystory 4 × 75 Ω + kondensator 1000 pF / 2 kV |
| Temperatura pracy | 0°C do +70°C |
| Cechy | Specyfikacja |
|---|---|
| Mieszkania | PBT + 30% włókien szklanych, UL94V-0 |
| Materiał kontaktowy | Fosfor brązowy (C5210R-EH), 0,35 mm |
| Powierzchnia kontaktowa | Selektywne pokrycie złotem, ≥ 6 μin |
| Włókna lutowe | Miedziana (C2680R-H), 0,35 mm |
| Osłona | SUS304 ze stali nierdzewnej, 0,20 mm |
| Ochrona z tytułu EMI | Zintegrowane pręty EMI |
| Zalecane lutowanie | Lutowanie falowe, maks. 250°C / 5 s. |
Zaprojektowany do wysokiej niezawodności komunikacji danych, ten Gigabit Magjack jest idealnym elementem do:
LINK-PP specjalizuje się w łączności Ethernet i komponentach magnetycznych od ponad25 lat, obsługujących producentów sieci, automatyki przemysłowej, telekomunikacji, samochodów i sprzętu medycznego na całym świecie.
Nasze zalety obejmują:
Nasze portfolio produktów obejmuje:
LPJG0801ABNL jestjednoport Gigabit RJ45 z wbudowaną magnetyką Ethernet, wspierające10/100/1000BASE-TAplikacje Ethernet.
Zintegrowane z izolatorami Ethernet, common-mode chokers, obwody końcowe Boba Smitha, komponenty odpowiadające impedancji i kondensator wysokiego napięcia wewnątrz złącza.
Standardowy LPJG0801ABNL jest przeznaczony do:Gigabit Ethernet bez PoEJeśli wymagana jest obsługa PoE, LINK-PP oferuje dedykowane rozwiązania PoE i PoE+ MagJack.
Zintegrowany magnetyk zapewniaIzolacja 1500 Vrmspomiędzy stroną PHY a stroną kabla, spełniające wymagania izolacji Ethernet IEEE.
Złącze obejmuje:
Można je skonfigurować do wskazywania łącza, aktywności lub prędkości w zależności od PHY Ethernet.
Zintegrowane pręty sprężynowe EMI poprawiają uziemienie podwozia, zmniejszają zakłócenia elektromagnetyczne (EMI) i pomagają sprzętowi sieciowemu spełniać wymagania EMC.
LINK-PP obsługuje dostosowanie do:
