Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,REACH,ISO
Numer modelu: LPJ17206AGNL
Dokument: LPJ17206AGNL REVA6.pdf
Warunki płatności i wysyłki
Numer części: |
LPJ17206AGNL |
Liczba portów: |
2x1 |
Zatrzask: |
W górę i w dół |
Szybkość transmisji danych: |
100Base-T |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
-40°C do +85°C |
Numer części: |
LPJ17206AGNL |
Liczba portów: |
2x1 |
Zatrzask: |
W górę i w dół |
Szybkość transmisji danych: |
100Base-T |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
-40°C do +85°C |

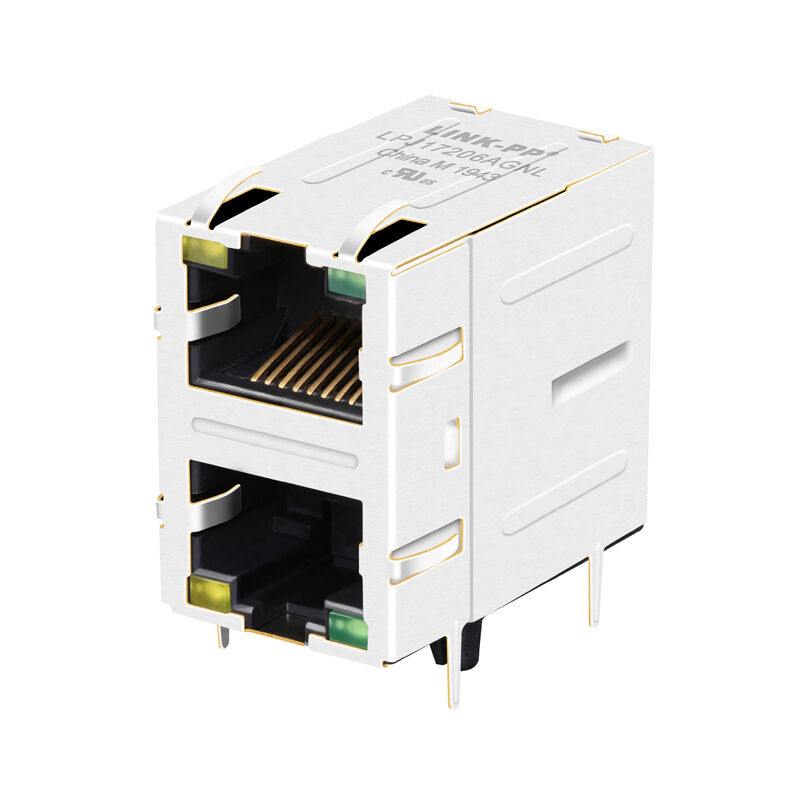

LINK-PP LPJ17206AGNL 2x1 portowe złącze RJ45 piętrowe. Posiada zintegrowane elementy magnetyczne 10/100 Base-T, palce sprężynowe EMI, wskaźniki LED i przemysłową temperaturę roboczą (-40 ℃ do +85 ℃) zapewniającą niezawodną pracę sieciową.
LINK-PP LPJ17206AGNL to wysokowydajne złącze RJ45 Magjack 2x1 (stosowane) zaprojektowane z myślą o niezawodnych zastosowaniach Ethernet 10/100 Base-T. Zaprojektowane, aby zmaksymalizować powierzchnię PCB, to dwuportowe złącze przelotowe jest wyposażone w zintegrowane elementy magnetyczne, wbudowane zaciski sprężynujące EMI zapewniające doskonałe tłumienie hałasu oraz dobrze widoczne żółte/zielone wskaźniki LED. Zbudowany tak, aby wytrzymać przemysłowe temperatury robocze od -40 ℃ do + 85 ℃, LPJ17206AGNL zapewnia solidny, oszczędzający miejsce interfejs sieciowy, idealny do modemów, przełączników, koncentratorów SOHO i konstrukcji LAN-on-Motherboard (LOM).
| Parametr | Specyfikacja |
|---|---|
| Numer części | LPJ17206AGNL |
| Typ produktu | Złącze RJ45 2×1 ze zintegrowanymi magnesami |
| Interfejs złącza | 8P8C RJ45 |
| Standard Ethernet | 10/100Base-T |
| Konfiguracja portu | Porty skumulowane 2×1 |
| Typ mocowania | Przez Dziurę |
| Montaż na PCB | Wejście boczne |
| Orientacja | Kąt prosty (90°) |
| Orientacja zatrzasku | Zarówno w górę, jak i w dół |
| Obsługa PoE | Bez PoE |
| Tarcza EMI | Z palcami sprężynowymi EMI |
| Konfiguracja diody | Lewy żółty / prawy zielony |
| Temperatura pracy | -40°C do +85°C |
| Długość opakowania | 28,50 mm |
| Szerokość opakowania | 17,20 mm |
| Wysokość opakowania | 25,55 mm |
| Parametr | Specyfikacja |
|---|---|
| Warunek testowy | @ 25°C |
| Stosunek obrotów | 1CT:1CT (±5%) |
| Indukcyjność obwodu otwartego (OCL) | 350 μH min. przy 100 kHz, 0,1 V, 8 mA prądu stałego |
| Tłumienność wtrąceniowa (1–100 MHz) | -1,2dB maks |
| Strata odbiciowa (1–30 MHz) | -16 dB Min |
| Strata powrotu (30–60 MHz) | -12 dB Min |
| Strata powrotu (60–80 MHz) | -10 dB Min |
| Strata odbiciowa (80–100 MHz) | -8 dB Min |
| Przesłuch (1–100 MHz) | -30 dB Min |
| Odrzucenie trybu wspólnego (CMRR, 1–100 MHz) | -30 dB Min |
| Napięcie izolacji | 1500 Vrms (PHY strona do strony linii) |
| Temperatura pracy | -40°C do +85°C |
LINK-PP to profesjonalny producent specjalizujący się w produktach łączności Ethernet, w tym złączach RJ45 MagJack, transformatorach LAN i komponentach sieciowych o dużej prędkości.
LPJ17206AGNL zapewnia:
Niezależnie od tego, czy projektujesz przemysłowy sprzęt sieciowy, systemy wbudowane, routery czy przełączniki Ethernet,LPJ17206AGNL Złącze RJ45 2×1 ze zintegrowanym magnesem 10/100Base-Tzapewnia niezawodne, kompaktowe i ekonomiczne rozwiązanie interfejsu sieciowego do profesjonalnych zastosowań Ethernet.
