Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LPJK7403B98NL
Warunki płatności i wysyłki
Minimalne zamówienie: 10/100/25 tys
Cena: $0.5-$1.1
Szczegóły pakowania: T&R
Czas dostawy: 3-5 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union
Możliwość Supply: 5kk/miesiąc
Numer części: |
LPJK7403B98NL |
Liczba portów: |
1x1 |
Zatrzask: |
W górę |
Szybkość transmisji danych: |
1000base-t |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
bez |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
-40°C do +85°C |
Numer części: |
LPJK7403B98NL |
Liczba portów: |
1x1 |
Zatrzask: |
W górę |
Szybkość transmisji danych: |
1000base-t |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
bez |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
-40°C do +85°C |

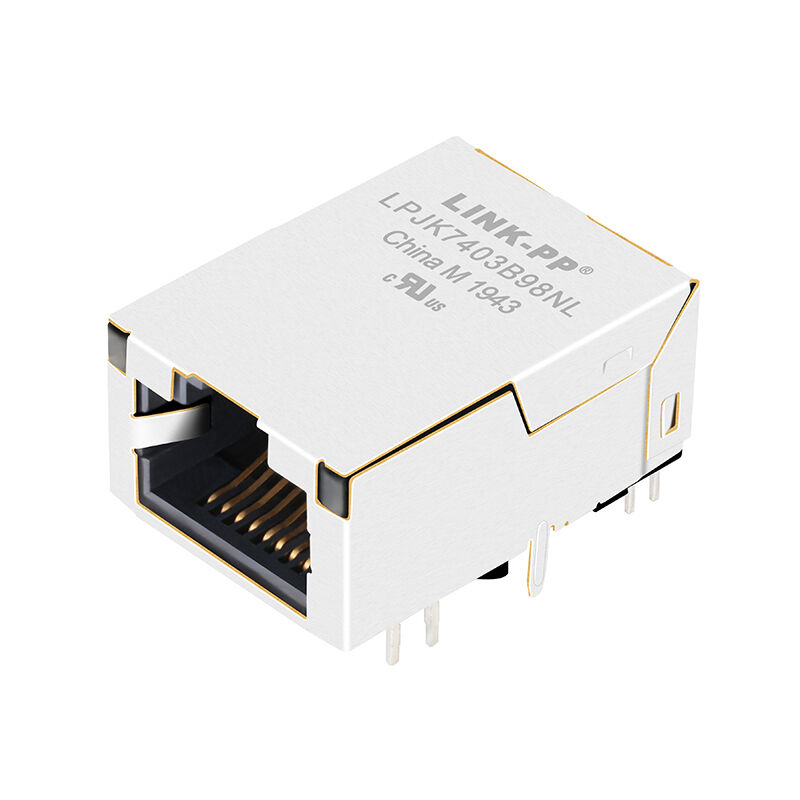

LINK-PP LPJK7403B98NL niskoprofilowy RJ45 MagJack z zintegrowaną magnetyką. Wspiera 10/100/1000Base-T Ethernet, izolację 1500Vrms, profil 11,30mm, podwójne diody LED i zgodność z IEEE 802.3.
LINK-PP LPJK7403B98NL to bardzo niezawodny, niskoprofiłowy 10/100/1000 Base-T Gigabit RJ45 Magjack zaprojektowany dla ograniczonych przestrzeni płytek drukowanych (PCB)..30 mm, ten złącze 8P8C posiada orientację tab-up i zaawansowaną zintegrowaną magnetykę dla lepszego tłumienia EMI i integralności sygnału.Wyposażone w dostosowywalne wskaźniki LED (pomarańczowe/zielone i żółte) i zaprojektowane do bezbłędnej pracy w ekstremalnych środowiskach przemysłowych (-40 do +85 stopni Celsjusza), LPJK7403B98NL jest idealnym interfejsem sieciowym dla nowoczesnych urządzeń telekomunikacyjnych, automatyki przemysłowej i sieci korporacyjnych.
| Parametry | Specyfikacja |
|---|---|
| Numer części | LPJK7403B98NL |
| Rodzaj produktu | Niski profil RJ45 MagJack |
| Interfejs łącznika | 8P8C (RJ45) |
| Standard Ethernet | 10/100/1000Baza-T |
| Konfiguracja portu | 1x1 |
| Rodzaj montażu | Przez dziurę |
| Orientacja | kąt prosty (90°) |
| Pozycja zamka | Zakładkę w górę |
| Wysokość powyżej PCB | 110,30 mm |
| Ogólna wysokość | 110,60 mm |
| Szerokość | 170,80 mm |
| Długość | 240,20 mm |
LPJK7403B98NL jest zaprojektowany w celu zapewnienia stabilnej transmisji Gigabit Ethernet, spełniając jednocześnie specyfikacje elektryczne IEEE.
| Parametry | Specyfikacja |
|---|---|
| Wskaźnik obrotowy | 1CT:1CT (± 2%) |
| OCL. | 350μH Min @100kHz, 100mVrms, 8mA Bias prądu stałego |
| Napięcie izolacyjne | 1500Vrms |
| CMRR | 30dB Min (0,5 ‰ 100MHz) |
| Temperatura pracy | -40°C do +85°C |
| Częstotliwość | Maksymalny |
|---|---|
| 0.5 ‰ 100 MHz | -0,8 dB |
| 100 ̊125 MHz | -1,2 dB |
| Częstotliwość | Minimalne |
|---|---|
| 0.5 ¢ 40 MHz | -18 dB |
| 50 ̊100 MHz | - [12-20LOG ((f/80MHz) ] dB |
| Częstotliwość | Minimalne |
|---|---|
| 0.5 ¢ 40 MHz | -35 dB |
| 40 ̊100 MHz | - [33-20LOG ((f/50MHz) ] dB |
Optymalizowane właściwości elektryczne zapewniają niezawodną transmisję danych, zmniejszone odbicia sygnału i lepszą wydajność EMI dla sieci Ethernet o dużej prędkości.
Zaprojektowane w celu długotrwałej trwałości w sprzęcie sieciowym przemysłowym i handlowym.
| Parametry | Specyfikacja |
|---|---|
| Standardy | IEEE 802.3 |
| Materiały mieszkaniowe | PBT termoplastyczne, UL94V-0 |
| Materiał kontaktowy | Zestaw miedzi |
| Materiał osłony | SUS304-1/2H, grubość 0,2 mm |
| Zakończenie osłony | Płyty niklowe |
| Powierzchnia kontaktowa | Złoto, minimum 6 μm |
| Temperatura lutowania falą | 250°C przez 5 sekund |
Wysokiej jakości materiały zapewniają doskonałą łatwość spawania, odporność na korozję i trwałość mechaniczną w całym cyklu życia produktu.
Integracja magnetyki Ethernet bezpośrednio do złącza RJ45 zapewnia kilka zalet inżynierskich:
Te zalety sprawiają, że LPJK7403B98NL jest doskonałym wyborem dla kompaktowego, wydajnego sprzętu Ethernet.
LPJK7403B98NL spełnia międzynarodowe standardy jakości i ochrony środowiska.
| Certyfikacja | Status |
|---|---|
| IEEE 802.3 | Zgodne z przepisami |
| Certyfikacja UL | Akta nr E484635 |
| RoHS | Zgodny (2011/65/UE) |
| Wartość zapalności | UL94V-0 |
