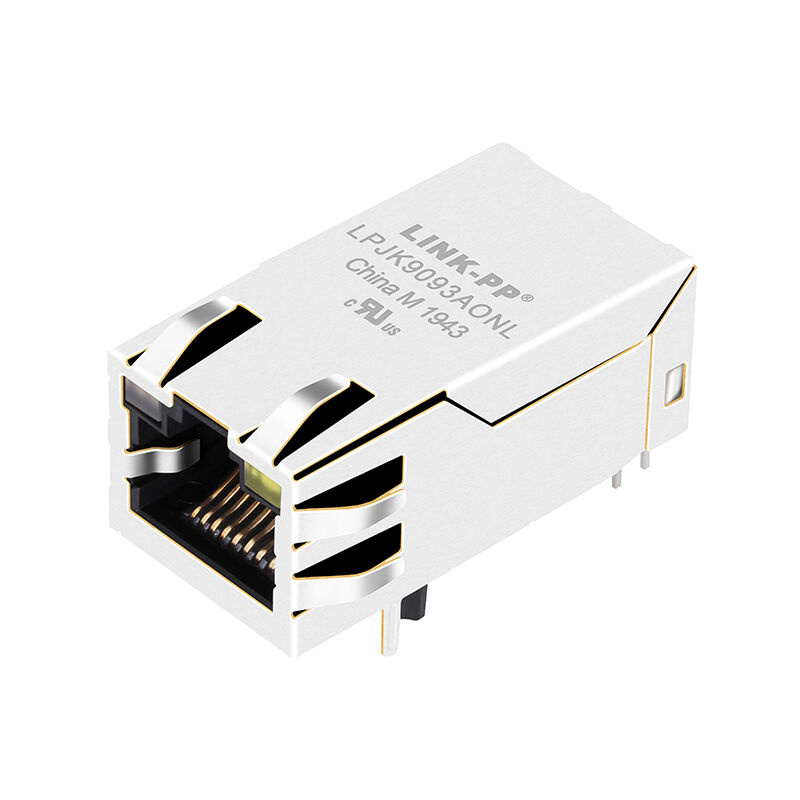

LPJK9093AONL Złącze PoE++ RJ45 z magnesem 10GBase-T

LPJK9093AONL to złącze 10G Base-T PoE++ RJ45 ze zintegrowanymi magnesami, portem 1x1, konstrukcją z otworem przelotowym z boku, obsługą 802.3bt, 180µH OCL oraz pomarańczowymi i zielonymi/żółtymi wskaźnikami LED do zastosowań Ethernet dużej mocy.

Dane techniczne złącza LPJK9093AONL PoE++ RJ45

Karta katalogowa złącza LPJK9093AONL PoE++ RJ45

1. Rysunek LPJK9093AONL – schemat

2. LPJK9093AONL Rysunek – mechaniczny

3. Rysunek LPJK9093AONL – sugerowany układ PCB

Kluczowe cechy LPJK9093AONL10G PoE MagJack

LINK-PP LPJK9093AONL to najwyższej jakości złącze 10G Base-T RJ45 o aktywnym statusie, zaprojektowane tak, aby spełniać ekstremalne wymagania nowoczesnych, szybkich sieci o dużej mocy. Wyposażone w zintegrowane elementy magnetyczne i niezawodne możliwości PoE++ (IEEE 802.3bt), to gniazdo przelotowe z 1 portem 1 x 1 bezpiecznie dostarcza prąd ciągły do ​​1,0 A przy 57 V DC.

Zaprojektowany z wejściem z boku (kąt prosty 90°), orientacją „Latch Up” i zintegrowanymi zakładkami osłony EMI, LPJK9093AONL jest najlepszym rozwiązaniem dla modemów LAN-on-Motherboard (LOM), SOHO, przełączników korporacyjnych i sprzętu telekomunikacyjnego nowej generacji wymagającego nieskazitelnej wydajności 10 Gigabit Ethernet.

• Szybkość gigabitowa 10G:W pełni zoptymalizowany pod kątem zastosowań Ethernet 10GBASE-T z wyjątkową eliminacją zakłóceń elektromagnetycznych i integralnością sygnału.
• Gotowość do zasilania PoE++ o dużej mocy:Zgodny ze standardem IEEE 802.3bt, obsługujący 4-parowe zasilanie Power over Ethernet do 1,0 A przy 57 VDC w trybie ciągłym.
• Zaawansowane obwody wewnętrzne:Wbudowany obwód BST i pełna obsługa **AutoMDIX** do automatycznego wykrywania skrzyżowań.
• Doskonała trwałość:Posiada termoplastyczną obudowę z certyfikatem UL 94V-0 i konfigurowalne, pozłacane styki (standard 6 µ”, dostępne opcje 15 µ”/30 µ”) dla maksymalnej liczby cykli łączenia.
• Zintegrowana diagnostyka wizualna:Charakterystyczna konfiguracja diod LED w kolorze pomarańczowym i zielonym (dwukolorowy) / żółtym (jednokolorowy) do monitorowania stanu sieci w czasie rzeczywistym.
• Certyfikowana jakość:Certyfikat UL (numer pliku E484635) i pełna zgodność z dyrektywą RoHS (2011/65/WE).

Zalety konstrukcji mechanicznej

Złącze LPJK9093AONL PoE++ RJ45konstrukcja kątowa z wejściem bocznymobsługuje kompaktowe układy płytek i efektywną integrację z panelem przednim. Thezatrzaskorientacja upraszcza wkładanie i przechowywanie w produktach sieciowych, podczas gdyZakładki osłony EMIpoprawić odporność w hałaśliwym środowisku elektrycznym.

Najważniejsze cechy mechaniczne

• Kompaktowy32,50 mm × 16,60 mm × 13,50 mmślad stopy
• Montaż przez otwór zapewniający mocne mechaniczne mocowanie
• Nadaje się do układów PCB z wejściem bocznym
• Zaprojektowany z myślą o stabilnej wydajności w zastosowaniach 10G Base-T
• Wbudowana obsługa ekranowania zapewniająca lepsze zachowanie EMC

Typowe zastosowania

Złącze LPJK9093AONL PoE++ RJ45 jest powszechnie stosowane w:

• Przełączniki Ethernet 10G
• Routery i bramy
• Sprzęt sieciowy SOHO
• Projekty LAN na płycie głównej
• Punkty dostępu
• Systemy monitoringu zasilane PoE
• Przemysłowe urządzenia sieciowe
• Koncentratory i moduły komunikacyjne

Często zadawane pytania dotyczące PoE++ Magjack

1. Do czego służy LPJK9093AONL?

LPJK9093AONL to złącze 10G Base-T RJ45 ze zintegrowanymi magnesami przeznaczone do zastosowań PoE++ Ethernet, takich jak przełączniki, routery, punkty dostępowe i urządzenia sieciowe SOHO.

2. Czy LPJK9093AONL obsługuje PoE++?

Tak. Obsługuje IEEE 802.3bt PoE++ z maksymalnym prądem ciągłym do 1,0A przy 57VDC.

3. Czy LPJK9093AONL nadaje się do sieci Ethernet 10G?

Tak. Jest przeznaczony do szybkiej transmisji Ethernet 10G Base-T.

4. Z jakiego rodzaju mocowania korzysta LPJK9093AONL?

Wykorzystuje sposób montażu z otworem przelotowym, wejściem z boku i kątem prostym.

5. Czy LPJK9093AONL zawiera wskaźniki LED?

Tak. Zawiera pomarańczowo-zieloną dwukolorową diodę LED i żółtą diodę LED wskazującą stan.
