Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: HX5084NLT
Warunki płatności i wysyłki
Minimalne zamówienie: 10szt
Cena: $0.57
Szczegóły pakowania: Taśma i rolka
Czas dostawy: Na statku magazynowym w ciągu 3 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union
Możliwość Supply: 5kk/miesiąc
P/N: |
HX5084NLT |
Szybkość sieci: |
10/100/1000Base-T (Gigabitowy Ethernet) |
Konfiguracja portu: |
Pojedynczy port (1x1) |
Temperatura pracy: |
−40°C do +85°C (klasa przemysłowa) |
Typ mocowania: |
Urządzenie do montażu powierzchniowego (SMD) |
Indukcyjność obwodu otwartego (OCL): |
Minimalnie 350 µH |
Napięcie izolacji: |
Minimum 1500 VRMS |
Standard sieciowy: |
Specyfikacje IEEE 802.3 |
P/N: |
HX5084NLT |
Szybkość sieci: |
10/100/1000Base-T (Gigabitowy Ethernet) |
Konfiguracja portu: |
Pojedynczy port (1x1) |
Temperatura pracy: |
−40°C do +85°C (klasa przemysłowa) |
Typ mocowania: |
Urządzenie do montażu powierzchniowego (SMD) |
Indukcyjność obwodu otwartego (OCL): |
Minimalnie 350 µH |
Napięcie izolacji: |
Minimum 1500 VRMS |
Standard sieciowy: |
Specyfikacje IEEE 802.3 |

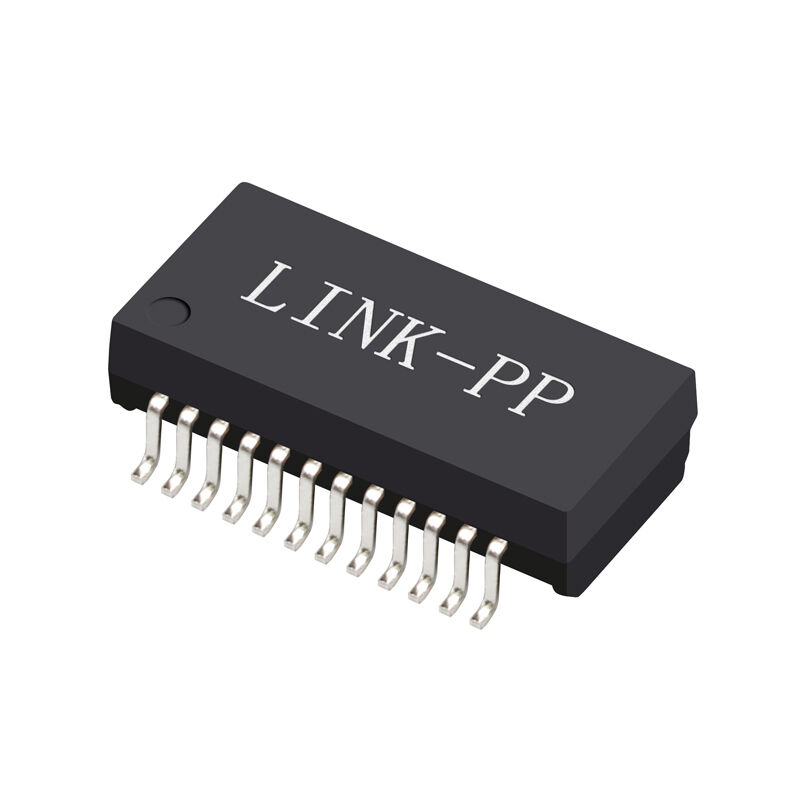

HX5084NLT to jednoportowy transformator LAN klasy przemysłowej 1000Base-T o współczynniku obrotowym 1:1, szerokim zakresie temperatur i zgodności z IEEE 802.3 dla solidnych projektów Ethernet.
HX5084NLT to standardowy w branży, niezawodny jednoport Gigabit Ethernet (1000Base-T) LAN Transformer przeznaczony do zastosowań powierzchniowych (SMD / SMT).Zaprojektowane, by wytrzymać trudne warunki, posiada zakres temperatury roboczej w przemyśle od -40°C do +85°C.
W pełni zgodny ze specyfikacjami IEEE 802.3, ten moduł magnetyczny w stosunku 1: 1 jest sprawdzonym rozwiązaniem zapewniającym solidną integralność sygnału i doskonałą izolację elektryczną.Jest powszechnie stosowany przez inżynierów do stosowania w systemach sterowania przemysłowego, routerów przedsiębiorstw, przełączników sieciowych i płyt głównych telekomunikacyjnych poddawanych ekstremalnym temperaturom.
Następujące właściwości elektryczne mają zastosowanie w+25°C, chyba że określono inaczej.
| Parametry | Specyfikacja |
|---|---|
| Temperatura pracy | -40°C do +85°C |
| Wskaźnik obrotowy | 10,1 ± 2% |
| Polarność | Na schemat |
| Utrata wstawienia | 100 kHz: -1,2 dB maksymalnie; 1 ̇125 MHz: -0,2 − 0,002·f^1,4 dB maksymalnie |
| Strata zwrotu (Z OUT = 100 OHM ±15%) | 0.1·40 MHz: −16 dB min; 40·100 MHz: −10 + 20·LOG10(f/80 MHz) dB min |
| Indukcja (OCL), strona nośnika | 350 μH min. |
| Warunki badania OCL | 100 kHz, 100 mVrms, z przesunięciem prądu stałego 8 mA |
| Przechodnie, sąsiednie kanały | 1 MHz: −50 dB min; 10 ̇100 MHz: −55 + 22·LOG10 (f/10) dB min |
| Współczynnik odrzucenia w trybie wspólnym | 2 MHz: −50 dB min; 30 ̇200 MHz: −15 + 20·LOG10 ((f/200) dB min |
| Izolacja wejściowo-wyjściowa | 1500 VRMS min @ 60 sekund |
HX5084NLT jest zaprojektowany do produkcji dużych ilości i długotrwałej niezawodności.
HX5084NLT jest doskonałym rozwiązaniem dla systemów obsługujących Ethernet, które wymagają kompaktowej, niezawodnej i przemysłowej magnetyki.
Do najczęstszych zastosowań należą:
Dla inżynierów produktów i zespołów zamówień HX5084NLT wyróżnia się tym, że łączystandaryzowana kompatybilność 1000Base-Tzwytrzymałość w temperaturze przemysłoweja takżePraktyczność montażu SMTJest to szczególnie przydatne w projektach, w których przestrzeń na tablicy jest ograniczona, ale nie można zagrażać niezawodności.
Jego silna strata zwrotu, krzyżówka i wydajność odrzucenia wspólnego trybu pomagają wspierać czystą transmisję sygnału,podczas gdy poziom izolacji 1500 VRMS dodaje dodatkową warstwę ochrony dla integracji systemu.
Tak, HX5084NLT jest przeznaczony do1000Base-T Gigabit Ethernetwnioski i spełniaIEEE 802.3specyfikacji.
Zakres temperatury roboczej wynosi-40°C do +85°C, dzięki czemu nadaje się do zastosowań w środowiskach przemysłowych i o wysokiej temperaturze.
Tak, to jest...przekształtnik LAN na powierzchni (SMT), który obsługuje automatyczne montaż PCB i kompaktowe układy.
Tak, HX5084NLT jestZgodność z RoHS.
Izolacja wejściowo-wyjściowa wynosi:1500 VRMS minimum przez 60 sekund.
