Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: RoHS
Numer modelu: L834-1K1T-S7
Warunki płatności i wysyłki
Minimalne zamówienie: 65/780 szt
Cena: $0.6-$1.0
Szczegóły pakowania: Taśma i rolka （65X12=780）
Czas dostawy: 3-5 dni
Zasady płatności: D/A, D/P
Możliwość Supply: 5kk/miesiąc
Typ produktów: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Prędkość: |
1000base-t |
Kolor diody: |
YG/G |
Konfiguracja portu: |
Tab w dół |
Profil wysokości: |
Środkowy samolot |
Zakładki EMI: |
Tak |
Zgodny z Rohs: |
Tak |
Typ produktów: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Prędkość: |
1000base-t |
Kolor diody: |
YG/G |
Konfiguracja portu: |
Tab w dół |
Profil wysokości: |
Środkowy samolot |
Zakładki EMI: |
Tak |
Zgodny z Rohs: |
Tak |

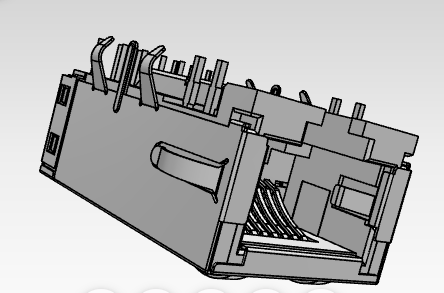

Bel Fuse L834-1K1T-S7 to najwyższej klasy, wysokowydajny MagJack przeznaczony do zastosowań Gigabit Ethernet (1000BASE-T). Zaprojektowane z myślą o konstrukcjach o ograniczonej przestrzeni, to złącze RJ45 1x1, Tab Down, Low Profile / Mid-Plane jest wyposażone w zintegrowane elementy magnetyczne, które zmniejszają powierzchnię PCB, poprawiają integralność sygnału i zapewniają solidną zgodność z EMI.
Wyposażony we wbudowane żółto-zielone/zielone diody LED (YG/G) zapewniające wyraźne wskazanie stanu sieci oraz solidne znaczniki EMI zapewniające doskonałą ochronę przed hałasem, L834-1K1T-S7 jest wysoce niezawodny w zastosowaniach sieciowych w przedsiębiorstwach, telekomunikacji i komputerach przemysłowych. Jest w pełni zgodny z dyrektywą RoHS i posiada certyfikat UL.
Jeśli szukasz1000BASE-T MagJack 1x1złącze o niewielkich rozmiarach i zintegrowanej funkcjonalności magnetycznej,L834-1K1T-S7oferuje praktyczną równowagę wydajności i prostoty projektu.
Ten MagJack jest szczególnie przydatny, gdy potrzebujesz:
| Specyfikacja | Wartość |
|---|---|
| Numer części producenta | L834-1K1T-S7 |
| Typ produktu | MagJacks (ICM) |
| Liczba portów | 1 × 1 (pojedynczy port) |
| Szybkość Ethernetu | 1000BASE-T (Gigabitowy Ethernet) |
| Konfiguracja portu | Tab w dół |
| Profil wysokości | Średniopłat/niski profil (NanoJack) |
| Wskaźniki LED | Tak (YG/G – lewy: zielony, prawy: dwukolorowy żółty i zielony) |
| Ocena PoE | Bez PoE |
| Typ mocowania | Montaż przez otwór (THT) |
| Temperatura pracy | 0°C do +70°C (klasa handlowa) |
| Zakładki EMI | Tak |
| OCL (indukcyjność obwodu otwartego) | 350µH Min. (@ 100 kHz, 100 mV, 8 mA przesunięcie prądu stałego) |
| Napięcie izolacji (HIPOT) | 1500 Vrms (zgodny z IEEE 802.3) |
| Poszycie kontaktowe | 30 mikrocalów twardego złota |
| Zgodny z dyrektywą RoHS | Tak |
| Certyfikaty | Certyfikat UL (#E196366 i E169987), zgodny z FCC |
| Aplikacja | Sprzęt sieciowy Gigabit Ethernet |
| Typowe urządzenia | Przełączniki, routery, urządzenia Ethernetu przemysłowego, systemy wbudowane, urządzenia sieciowe |
| Zintegrowane elementy magnetyczne | Tak |
| Zastawianie | Ekranowane RJ45 z zakładkami EMI |
| Typ złącza | RJ45 MagJack ze zintegrowanym magnesem |
| Standard Ethernet | IEEE 802.3ab 1000BASE-T |
| Montaż PCB | Lutowanie przelotowe |
| Zgodność środowiskowa | RoHS, bezołowiowe |
| Dostępność komercyjna | Nadaje się do projektów OEM, ODM i zamienników |
| Parametr | Warunki testowe/zakres częstotliwości | Specyfikacja |
|---|---|---|
| Obsługiwana sieć | — | Gigabit Ethernet (4 kanały: TP1, TP2, TP3, TP4) |
| Stosunek obrotów | Wszystkie 4 kanały | 1CT: 1CT ±2% |
| Indukcyjność obwodu otwartego (OCL) | 100 kHz, 100 mVrms, 8 mA prądu stałego (0°C do +70°C) | 350µH MIN |
| Utrata wtrąceniowa | 0,1 MHz – 1 MHz | -1,1 dB MAKS |
| 1 MHz – 65 MHz | -0,5 dB MAKS | |
| 65 MHz – 100 MHz | -0,8 dB MAKS | |
| 100 MHz – 125 MHz | -1,2 dB MAKS | |
| Strata zwrotu (MIN. przy 100 Ω ±15%) | 0,5 MHz – 40 MHz | -18dB MIN |
| 40 MHz – 100 MHz | -12 + 20LOG(f/80MHz) dB MIN | |
| Odrzucenie CM do CM | 100 kHz – 100 MHz | -30dB MIN |
| Odrzucenie CM do DM | 100 kHz – 100 MHz | -35dB MIN |
| Przesłuch | 1 MHz – 100 MHz | -30dB MIN |
| Napięcie izolacji (HIPOT) | 100% testowane w produkcji (zgodne z IEEE 802.3) | 1500 Vrms |
TheL834-1K1T-S7 MagJacknadaje się do szerokiej gamy urządzeń obsługujących Ethernet, w tym:
L834-1K1T-S7 MagJack to zintegrowany moduł złącza 1000BASE-T 1x1 z diodami LED YG/G, konstrukcją typu tab-down, niskim profilem, zakładkami EMI, montażem przewlekanym i zgodnością z dyrektywą RoHS.
L834-1K1T-S7jestMagJack (ICM)przeznaczony dlaGigabitowy Ethernet 1000BASE-Taplikacje zKonfiguracja portu 1X1.
Tak. TheL834-1K1T-S7 MagJackobejmujeDiody YG/Gdo wskazywania stanu portu.
Nie. Ta część jest oceniana jakoBez PoE.
Używa Amontaż przelotowyprojekt.
Tak,L834-1K1T-S7JestZgodny z dyrektywą RoHS.
