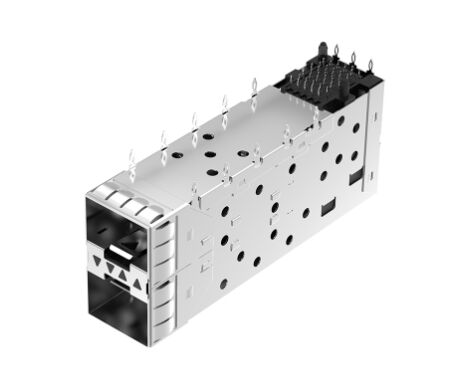

LP21BC01101 Złącze klatkowe 2x1 SFP+ ze sprężynami LightPipe i EMI

 LP21BC01101 SFP+ Cage to jest 2x1 portowy, stosowy zespół złącza klatki SFP+ zaprojektowany do kompaktowego, szybkiego sprzętu sieciowego, który wymaga niezawodnej integralności sygnału, silnej ochrony przed zakłóceniami elektromagnetycznymi i wydajnego wyrównania optycznego/transceivera na panelu przednim. Zbudowany z obsługą światłowodów, montażem wciskowym przez otwór w PCB i sprężyny EMI, ta klatka jest dobrze dopasowana do nowoczesnego sprzętu sieciowego, gdzie liczy się stabilność mechaniczna i wydajność na poziomie płytki drukowanej.

Zgodnie z rysunkiem, ten produkt to 2x1 SFP+ cage connector assembly z dwoma stosowymi portami, co czyni go praktycznym rozwiązaniem dla projektów oszczędzających miejsce, które nadal wymagają dwuportowej łączności. Konstrukcja klatki i projekt zorientowany na EMI pomagają wspierać stabilne działanie w wymagających środowiskach.

Specyfikacje techniczne złącza klatki 2x1 SFP+

LP21BC01101 SFP+ Cage Drawing - RECOMMENDED PCB LAYOUT

Kluczowe cechy i zalety

• Wysokowydajna transmisja danych: Zoptymalizowany pod kątem szybkości transmisji danych do 16 Gb/s, obsługujący standardy SFP+ dla aplikacji o dużej przepustowości.
• Zintegrowane światłowody: Posiada wbudowane światłowody do wyraźnego, wizualnego wskazania stanu aktywności portu w czasie rzeczywistym, usprawniając monitorowanie systemu.
• Doskonała ochrona przed zakłóceniami elektromagnetycznymi: Wyposażony w sprężyny EMI dla wiodącego w branży tłumienia zakłóceń elektromagnetycznych, zapewniając integralność sygnału w hałaśliwych środowiskach.
• Oszczędzająca miejsce konstrukcja stosowa: Konfiguracja portów 2x1 maksymalizuje gęstość portów na PCB, umożliwiając bardziej kompaktowe projekty sprzętu sieciowego.
• Zakończenie Press-Fit bez lutowania: Wykorzystuje metodę wciskową przez otwór dla łatwej, niezawodnej i powtarzalnej instalacji na płytkach drukowanych.
• Wytrzymałość przemysłowa: Przystosowany do szerokiego zakresu temperatur pracy od -40°C do +85°C, nadaje się zarówno do środowisk komercyjnych, jak i przemysłowych.

Typowe zastosowania złączy klatki SFP+

Klatka LP21BC01101 SFP+ jest przeznaczona dla sektorów o wysokiej niezawodności, w tym:

• Infrastruktura sieciowa: Przełączniki korporacyjne, szybkie routery i huby.
• Centra danych: Sieci obszaru pamięci masowej (SAN), serwery i sieciowe urządzenia pamięci masowej (NAS).
• Telekomunikacja: Stacje bazowe, sprzęt do transmisji optycznej i dostęp szerokopasmowy.
• Przetwarzanie przemysłowe: Szybkie akwizycje danych i systemy Ethernet przemysłowego.

Często zadawane pytania dotyczące klatki LP21BC01101 2x1 SFP+

LP21BC01101 SFP+ Cage jest przeznaczony dla inżynierów i projektantów systemów, którzy potrzebują kompaktowego, uwzględniającego EMI, szybkiego 2-portowego rozwiązania klatki SFP+ z niezawodnym montażem na PCB i kompatybilnością ze światłowodami.

1. Co to jest LP21BC01101?

LP21BC01101 to 2x1 stacked SFP+ cage connector assembly zaprojektowany do aplikacji sieciowych o wysokiej prędkości.

2. Czy LP21BC01101 obsługuje światłowody?

Tak. Ten model jest określony z obsługą światłowodów.

3. Jaka jest maksymalna szybkość transmisji danych?

Określona maksymalna szybkość transmisji danych wynosi 16 Gb/s.

4. Jakiej metody zakończenia używa?

Używa zakończenia przez otwór typu press-fit do płytki drukowanej.

5. Czy zawiera radiator?

Nie, ten model jest określony bez radiatora.

6. Jakiej funkcji EMI używa?

Typ funkcji tłumienia EMI to sprężyny EMI.
