Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: SGS, UL,CE, ISO9001:2008,REACH
Numer modelu: LPJ46204AENL
Dokument: LPJ46204AENL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/25K
Cena: $1.1-$4.5
Szczegóły pakowania: Taca
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, Net30/60/90 dni
Możliwość Supply: 208 tys./miesiąc
Numer części: |
LPJ46204AENL |
Typ złącza: |
Wieloportowe gniazdo RJ45 |
Kompatybilne marki: |
Puls |
Liczba portów: |
1x4 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
100Base-T |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |
Numer części: |
LPJ46204AENL |
Typ złącza: |
Wieloportowe gniazdo RJ45 |
Kompatybilne marki: |
Puls |
Liczba portów: |
1x4 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
100Base-T |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |

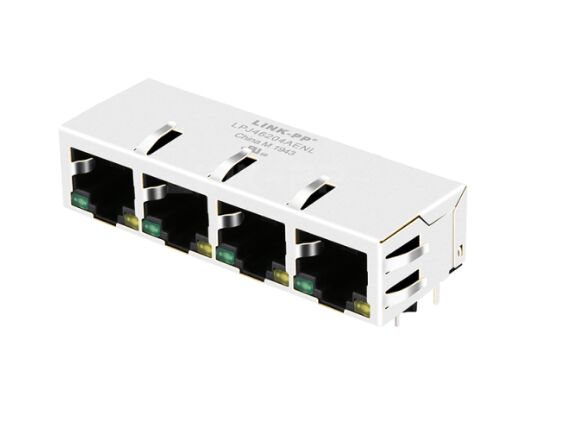

LPJ46204AENL to 1x4-portowy zintegrowany złączem RJ45 z otworami przelotowymi i zintegrowaną elektroniką magnetyczną dla sieci Ethernet 10/100 Base-TX. Idealny do zastosowań SOHO, LOM, koncentratorów i przełączników.
to wysokowydajne zintegrowane złącze RJ45 z 1x4 portami, zaprojektowane do zastosowań 10/100 Base-TX. Poprzez integrację elektroniki magnetycznej bezpośrednio w gnieździe, ten komponent znacząco redukuje zajmowaną powierzchnię na PCB i zakłócenia elektromagnetyczne, co czyni go idealnym wyborem dla sprzętu sieciowego o dużej gęstości, takiego jak koncentratory, przełączniki i modemy ADSL.to kompaktowe, wysoce niezawodnegniazdo Ethernet 1x4 portowe z zintegrowaną elektroniką magnetyczną, zaprojektowane do zastosowań10/100 Base-TXTyp montażuDzięki
konstrukcji z otworami przelotowymi,montażowi PCB z bocznym wejściem,montażowi PCB z bocznym wejściemorazzielonym/żółtym wskaźnikom LED, LPJ46204AENL zostało zaprojektowane z myślą o praktycznym wdrożeniu wurządzeniach SOHO, systemach LAN-on-Motherboard (LOM), koncentratorach i przełącznikach.
| Specyfikacja | Numer części |
|---|---|
| LPJ46204AENL | 1. Do czego służy LPJ46204AENL? |
| Gniazdo | Liczba portów |
| 1x4 porty | Prędkość Ethernet |
| 10/100 Base-TX | Typ montażu |
| Otwory przelotowe | Orientacja |
| Kąt 90 stopni (prawy) | Styl montażu PCB |
| Boczne wejście | Ekranowanie |
| Z zaczepami EMI | LED |
| Zielony/żółty | Zatrzask |
| W dół | Temperatura pracy |
| 0°C do 70°C | |
| IEEE 802.3, RoHS, UL | LPJ46204AENL RJ45 1x4 |
|
|
|
|
Specyfikacja elektryczna w temperaturze 25°C
1. Przełożenie transformacji (±2%):
TX = 1CT:1CT
350 µH Min @ 100 kHz, 0.1 V, 8 mA DC Bias3. Tłumienie wtrąceniowe:
1 do 100 MHz: -1.0 dB Max4. Tłumienie powrotne:
1 do 30 MHz: -16 dB Min
1 do 30 MHz: -40 dB Min
1 do 50 MHz: -40 dB Min
1500V AC, 6S, 1mAKarta katalogowa LPJ46204AENL RJ45 Magjack:
|
|
1. Informacje mechaniczne
to wysokowydajne zintegrowane złącze RJ45 z 1x4 portami, zaprojektowane do zastosowań 10/100 Base-TX. Poprzez integrację elektroniki magnetycznej bezpośrednio w gnieździe, ten komponent znacząco redukuje zajmowaną powierzchnię na PCB i zakłócenia elektromagnetyczne, co czyni go idealnym wyborem dla sprzętu sieciowego o dużej gęstości, takiego jak koncentratory, przełączniki i modemy ADSL.1. Do czego służy LPJ46204AENL?LPJ46204AENL to złącze RJ45 zintegrowane z elektroniką magnetyczną, używane do połączeń Ethernet 10/100 Base-TX w urządzeniach takich jak modemy, koncentratory, przełączniki i zastosowania LOM.
Tak. Jest to złącze RJ45 z zintegrowaną elektroniką magnetyczną, co pomaga uprościć projektowanie interfejsu Ethernet.
Używa typu montażu z otworami przelotowymi z orientacją PCB pod kątem prostym 90 stopni i bocznym wejściem.
Podana specyfikacja wskazuje
, więc jest przeznaczone do zastosowań bez PoE.5. Jaki zakres temperatur obsługuje LPJ46204AENL?Działa w zakresie od
.
