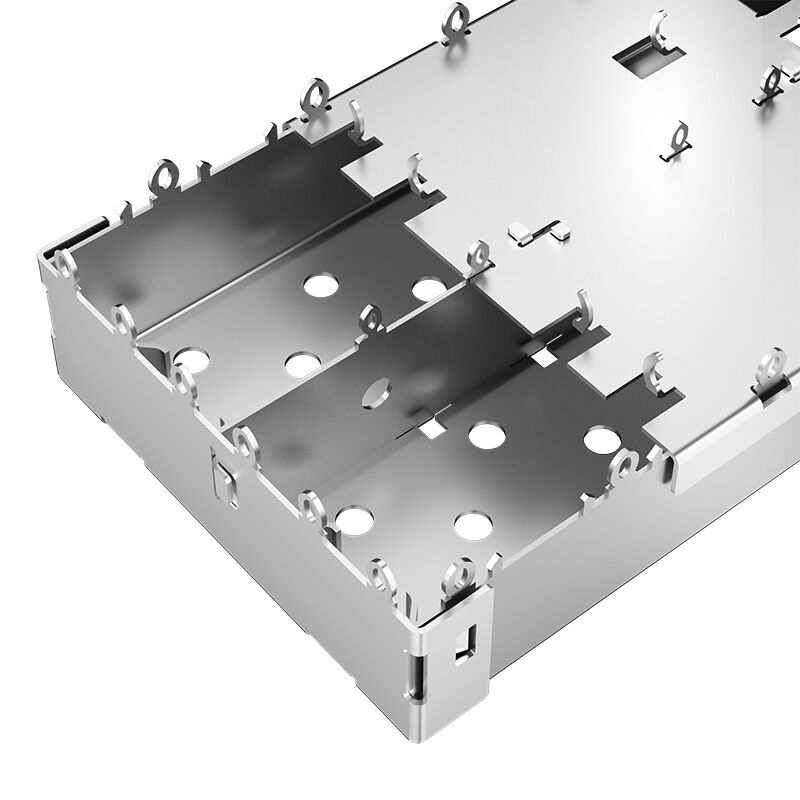

LP12AC02000B Dwuportowa klatka 1x2 Press Fit SFP bez rurek świetlnych


LP12AC02000B to klatka SFP 1x2 z wiązką wiązki EMI, konstrukcja z niklowanego stopów miedzi, zgodność ze standardem SFP 4Gb/s, bez radiatora,o pojemności nieprzekraczającej 10 W.

LP12AC02000B 1x2 Klatka SFP z wiosną EMI

LP12AC02000B jest1x2 standardowa klatka SFP z konstrukcją osłony palca sprężyny EMI, opracowany dla kompaktowych, podłączalnych interfejsów nadajników optycznych wymagających niezawodnego utrzymania mechanicznego, stabilnej ciągłości uziemienia,i lepsze tłumienie zakłóceń elektromagnetycznych.

Produkowane z:Zestaw miedzi niklowaneji zaprojektowane zwykończenie szpilki zgodne z wymaganiami ustawienia prasowego, ta klatka SFP z dwoma portami oferuje trwałą wydajność montażu PCB, ułatwiając jednocześnie dużą automatyczną montaż.Zintegrowane palce sprężynowe EMI zwiększają kontakt przewodzący między klatką a ramką, przyczyniając się do zmniejszenia wycieków EMI z przedniego portu w sprzęcie komunikacyjnym.

ZMaksymalna zalecana prędkość zastosowania 4Gb/s,bez lampki,brak zintegrowanego zlewu cieplnego, a szerokiZakres temperatury roboczej od -55°C do +105°C, LP12AC02000B jest odpowiedni dla płyt telekomunikacyjnych, przetworników światłowodowych, urządzeń przemysłowych Ethernet,i standardowego wyposażenia optycznego SFP do połączeń w górę, w przypadku gdy wymagana jest wydajność przestrzenna i stabilność osłony.

Specyfikacje 1x2 Press Fit SFP Cage

LP12AC02000B Klatka SFPRysunek -Zalecane układy PCB

Parametry mechaniczne i konstrukcyjne

LP12AC02000B jest produkowany z precyzyjną kontrolą wymiarów w celu zapewnienia stabilnego wyrównania wkładów i niezawodnej kompatybilności z profesjonalnymi platformami sprzętowymi:

• Wysokość części:90,75 mm
• Szerokość składnika:280,75 mm
• Całkowita długość zespołu:500,00 mm
• Średnice otworów łącznika:Ø0,95 ± 0,05 mm (12 pozycji), Ø1,05 ± 0,05 mm (18 pozycji)
• Osłona EMI:Zintegrowane palce sprężynowe EMI zapewniają ciągły przewodzący kontakt ramki do poprawy tłumienia elektromagnetycznego
• Wykorzystanie PCB:Zalecane do zastosowań z jednobocznymi płytami PCB z wyznaczonymi strefami zabezpieczenia komponentów
• Ogólne tolerancje:X ± 0.20, XX ± 0.15, XXX ± 0.10

LP12AC02000B 1x2 Klatka SFP Szczegóły opakowania

Aby zapewnić spójność wymiarów i ochronę mechaniczną podczas przechowywania, obsługi wewnętrznej i transportu masowego,LP12AC02000B jest dostarczany w standaryzowanym opakowaniu przemysłowym, nadającym się do produkcji OEM i zarządzania magazynem.

• Rodzaj opakowania:Opakowanie na tacce
• Ilość na tacę:28 PCS
• Konfiguracja ładowarki:8 Powierzchniowe tacki
• Całkowita ilość na pudełko:224 PCS
• Orientacja tacki:Zmienna rotacja o 180° w celu poprawy stabilności układania
• Wymiary pudełka zewnętrznego:340 mm (L) × 265 mm (W) × 200 mm (H)

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
