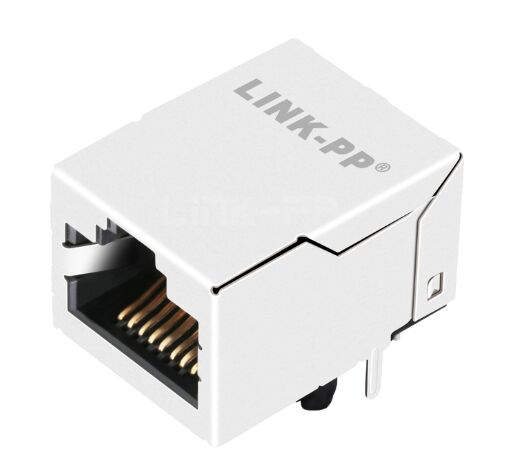

LPJE501DNL 1x1 poprzez otwór RJ45 Modularny gniazdo bez magnesów


LPJE501DNL to jednoport 8P8C RJ45 modułowy gniazdo bez wbudowanej magnesowej, wyposażony w blokadę tab up, bez diody LED, wejście pod kątem prostym, poprzez montaż otworu,i konstrukcja osłonięta do zastosowań przemysłowych Ethernet 10/100/1000 Base-T.


LPJE501DNL 8P8C RJ45 Modularny gniazdekCechy

1. Standardowy interfejs Ethernet z jednym portem 8P8C

LPJE501DNL wykorzystuje uniwersalną 8-pozycyjną 8-kontaktową architekturę RJ45, kompatybilną z głównymi systemami kablowania Ethernet do transmisji sieci 10/100/1000 Base-T.

2. Przez otwór PCB montaż dla siły przemysłowej

W porównaniu z delikatnymi złączami SMT, szpilki lutownicze z otworem przez otwór zapewniają silniejszą odporność na siłę wstawiania i lepszą niezawodność lutownicy w trybie długoterminowym w warunkach drgań.

3. Osłonięte ciało złącza do kontroli EMI

Oszczędność miedziana z plasterem cynowym pomaga zmniejszyć zakłócenia elektromagnetyczne, zwłaszcza w:

• deski sterujące przemysłowe,
• terminale komunikacyjne,
• urządzenia do przełączania,
• instalacje hałasowe.

4Kompatybilność konstrukcji magnetyki zewnętrznej

Ponieważ w układzie podnośnika nie jest zintegrowany transformator, inżynierowie mogą zoptymalizować:

• umieszczenie transformatora izolacyjnego sieci LAN,
• wybór common mode choke,
• strategii ochrony przed napięciem;
• Zarządzanie impedancją śladu PHY.

5. Wydolność do dużych temperatur

Wyposażone w temperaturę od -40 do +85°C, odpowiednie zarówno do komercyjnego, jak i przemysłowego sprzętu sieciowego.

Specyfikacje techniczne

LPJE501DNL Jednorazowe łączniki RJ45 Rysunek

Dlaczego inżynierowie wybierają złącze RJ45 bez magnesów?

Przy wyborze złącza PCB Ethernet wielu projektantów nie potrzebuje nadmiernego zintegrowanego gniazda magnetycznego.

• dolny profil złącza,
• prostsza struktura wewnętrzna,
• obniżony koszt BOM,
• wolność przekształcacza na zamówienie,
• i łatwiejsze przesyłanie sygnału w ramach dedykowanych obwodów LAN.

LPJE501DNL został opracowany specjalnie dla tego typu architektury płyt głównych Ethernet.

Podstawowe zalety inżynierii


1Bez zintegrowanego magnetyzmu.

• umożliwia swobodę projektowania zewnętrznego transformatora/tłuszcza
• odpowiedni do niestandardowych układów Ethernet PHY


2. Osłonięte metalowe obudowy

• poprawia tłumienie EMI
• pomaga utrzymać stabilność sygnału w sprzęcie przemysłowym


3Przez otwór THT

• mocniejsze kotwiczenia PCB niż modułowe podnośniki SMT
• idealny do wielokrotnego wstawiania kabli


4. Zakładka w górę + wejście boczne pod prawym kątem

• standardowa kompatybilność obudowy poziomej
• łatwy dostęp do tylnego panelu RJ45


5Brak LED

• czystszy przedni panel
• zmniejszona złożoność wewnętrznych komponentów

Często zadawane pytania dotyczące LPJE501DNL RJ45 Modular Jack

1Co znaczy "bez zintegrowanej magnetyki"?

To oznacza, że złącze RJ45 nie zawiera transformatora izolacyjnego Ethernet ani common mode choke wewnątrz korpusu gniazda.

2. Czy LPJE501DNL nadaje się do Gigabit Ethernet?

Wspiera aplikacje sieciowe 10/100/1000 Base-T Ethernet.

3Czy LPJE501DNL jest osłonięta?

Tak, używa mosiężnej osłony z cynową powłoką, aby poprawić odporność na EMI.

4Czy LPJE501DNL zawiera wskaźniki LED?

Ta wersja jest zaprojektowana bez diod LED.

5Czy LPJE501DNL jest kompatybilny z YKU-8208ENL?

Tak, jest szeroko stosowany jako mechaniczny i elektryczny, kompatybilny zamiennik.

Wymóg LPJE501DNL Cena, arkusz danych lub bezpłatne próbki

Szukasz wiarygodnego LPJE501DNL RJ45 Modular Jack bez zintegrowanej magnetyki dostawcy dla projektu PCB Ethernet?

Zapewniamy:

• bezpośrednie ceny fabryczne,
• wsparcie rysunków inżynierskich,
• zgodna pomoc zastępcza,
• dostosowanie OEM/ODM,
• i dostaw wielkości produkcji.

Skontaktuj się z namiTeraz, aby uzyskać najnowszą kwotę LPJE501DNL, arkusz danych i dostępność próbki.
