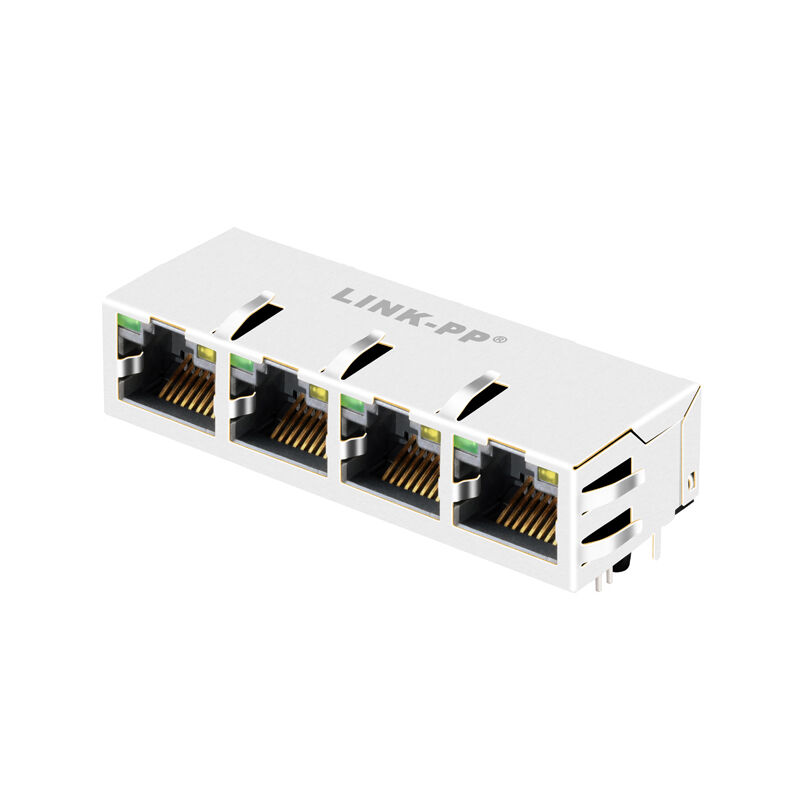

LPJG49883A92NL 1x4 RJ45 Magjack z palcem sprężynującym EMI i diodą LED

Przegląd produktu

W sprawieLPJG49883A92NLjestZłącze RJ45 wieloprzewodnikowe 1x4 z wbudowaną magnetykąprzeznaczone do:1000Base-T EthernetŁączy w sobie interfejs RJ45, komponenty magnetyczne,Osłona palca sprężynowego EMI, orazWskaźniki LEDw jednym kompaktowym rozwiązaniu, pomagając w uproszczeniu układu PCB, poprawie integralności sygnału i wspieraniu niezawodnej łączności sieciowej.nie PoEzastosowań i zastosowańzapięciekonfiguracja zopcje zielonej/żółtej diody LED.

Kluczowe cechy

• Złącze RJ45 wieloprzewodnikowe 1x4 z wbudowaną magnetyką
• Wspiera 1000Base-T Ethernet
• Z palcem sprężynowym EMIdo wzmocnionej osłony
• Wbudowane wskaźniki LEDZielony / Żółty
• Projektowanie bez PoE
• Orientacja zapięcia
• Konfiguracja kontaktu 10P8C
• Temperatura pracy: -40°C do +85°C

Specyfikacje elektryczne

Przy temperaturze 25°C LPJG49883A92NL jest określony z następującymi danymi o właściwościach:

1- Wskaźnik obrotowy:1CT:1CT ± 5%

2- OCL:350 uH min @100KHz, 0,1 V, 8mA biegłość prądu stałego

3Utrata wstawienia:-1,2 dB maksymalnie od 1 ‰ 100 MHz

4Strata zwrotu:

• 1 ≈ 30 MHz: -16 dB min
• 3060MHz: -12 dB min.
• 60 ̊80 MHz: -10 dB min
• 80-100MHz: -8 dB min.

5/ Przesłuchanie:-30 dB min od 1 ‰ 100 MHz

6. Powszechne odrzucenie:-30 dB min od 1 ‰ 100 MHz

7. Izolacja PHY od strony do linii:1500Vrms

8Zakres temperatury pracy:-40°C do +85°C

Strona danych łączników LPJG49883A92NL 1x4 RJ45

Strona danych łączników 1x4 RJ45 - schematyczny

Artykuł danych o łącznikach 1x4 RJ45 - Zalecane układy PCB

Specyfikacje złącza LPJG49883A92NL 1x4 RJ45

1. Ogólne specyfikacje

2Specyfikacje mechaniczne

3Charakterystyka LED

Zastosowanie wieloprzewodnika RJ45

LPJG49883A92NL jest idealnie dopasowany do:

• Przełączniki Ethernet
• Urządzenia węzłowe
• Projektowanie sieci LAN na płytce głównej
• Sprzęt sieciowy SOHO
• Systemy modemów ADSL
• Wbudowane platformy sieciowe
