Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LPJG4926-7HENL
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: negocjowalne
Szczegóły pakowania: 50 sztuk / taca, 1200 sztuk / karton
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, Net30/60/90 dni
Możliwość Supply: 4600 tys. szt./miesiąc
Numer części: |
LPJG4926-7HENL |
Typ złącza: |
Złącze RJ45 PoE+ |
Zastawianie: |
Osłonięty |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
1000base-t |
PoE: |
PoE+ |
Opcja LED: |
Z |
Wskaźniki EMl: |
bez |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
-40°C do +85°C |
Numer części: |
LPJG4926-7HENL |
Typ złącza: |
Złącze RJ45 PoE+ |
Zastawianie: |
Osłonięty |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
1000base-t |
PoE: |
PoE+ |
Opcja LED: |
Z |
Wskaźniki EMl: |
bez |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
-40°C do +85°C |

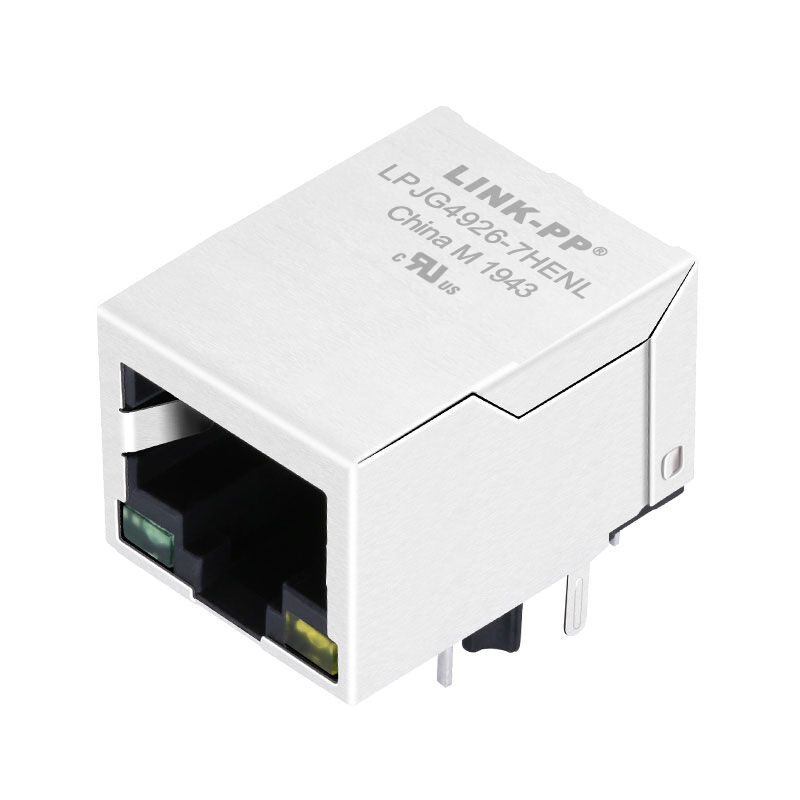

1×1 1000Base-T RJ45 MagJack z zintegrowaną magnetyką, obsługą PoE+ (802.3at), diodami LED łącza/działalności i pełną osłoną EMI. UL-listed, 40 ° C do + 85 ° C.
Linki-PPLPJG4926-7HENLjest wytrzymałym pojedynczym portem (1 × 1) RJ45 Magjack (10P8C), który integruje transformator magnetyczny wewnątrz złącza.Zbudowane według specyfikacji przemysłowych, posiada certyfikat UL i jest zgodny z RoHS/REACH i działa w temperaturze od ¥40°C do +85°C. Z wbudowanymi zielonymi/żółtymi diodami LED/aktywnością oraz pełną metalową osłoną,ten MagJack dostarcza stabilne wysokiej prędkości dane i moc (do 57 V, 720 mA na port) przez pojedynczy kabel, co czyni go idealnym rozwiązaniem dla przełączników, routerów, PC przemysłowych, inteligentnych liczników i innych aplikacji sieciowych lub PoE.
Zintegrowana magnetyka LPJG4926-7HENL (transformatory i choke) poprawia integralność sygnału i tłumi zakłócenia elektromagnetyczne (EMI).Wbudowanie magnesów wewnątrz gniazda eliminuje potrzebę oddzielnych komponentówWykorzystanie tej konstrukcji zapewnia niską stratę wstawiania i wysokie odrzucenie wspólnego trybu, zapewniając przejrzysty sygnał Gigabit Ethernet nawet w hałaśliwych środowiskach.
| Cechy | Specyfikacja |
|---|---|
| Numer części | LPJG4926-7HENL (LINK-PP) |
| Porty | 1 × 1 (jednorazowy) RJ45, 10P8C |
| Wskaźnik danych | 1000Base-T (10/100/1000 Mbps) |
| Magnetyka zintegrowana | Tak (transformator Ethernet z współczynnikiem obrotu 1CT do 1CT) |
| Wsparcie PoE | PoE+ (IEEE 802.3at) ️ do 57 V @ 720 mA na port |
| Wskaźniki LED | Po lewej: Zielony (link), Po prawej: Żółty (aktywność) |
| Osłony | W pełni osłonięty złącze (bez zewnętrznych kart EMI) |
| Wstawianie | Przejście przez otwór (THT) i orientacja przycisku PCB |
| W kierunku zamknięcia | W dół (w kącie prostokątnym) |
| Materiały mieszkaniowe | PBT termoplastyczny+30%GF, UL94V-0 |
| Materiał kontaktowy | Fosfor brązowy, pokryty złotem obszar rozmnażania |
| Temperatura pracy | ¥40 °C do +85 °C (zakres przemysłowy) |
| Zgodność/Certyfikacje | IEEE 802.3at, UL (dosz. E484635), RoHS, REACH, ISO |
| Pozycja | Specyfikacja |
|---|---|
| Odsetek obrotu | Pri:Sec = 1CT:1CT ±5% |
| OCL. | 350 uH min @ 100KHz/0,1V, przesunięcie prądu stałego 8mA |
| OCL. | 120 uH min @ 100KHz/0,1V, 18mA biegłość prądu stałego |
| Utrata wstawienia | -1,0 dB max @ 1 ‰ 100MHz |
| Utrata wstawienia | -1,2 dB max @ 100 ¢125MHz |
| Strata zwrotu | -16 dB min @ 1 ¢40MHz |
| Strata zwrotu | -12 dB min @ 4060MHz |
| Strata zwrotu | -10 dB min @ 60 ‰ 80MHz |
| Strata zwrotu | -8 dB min @ 80 ‰ 100 MHz |
| Rozmowa krzyżowa | -30 dB min @ 1 ‰ 100MHz |
| Odmowa trybów "powszechny do powszechnego" | -30 dB min @ 1 ‰ 100MHz |
| Wskaźnik prądu stałego / napięcia na szpilkach PSE | 720mA max @ 57VDC ciągłe |
| Izolacja PHY Strona do linii Strona | 1500Vrms |
| Temperatura pracy | -40°C do +85°C |
Łącząc prędkość gigabitów, moc PoE + i magnetykę w jednym moduł, LPJG4926HENL zapewnia rozwiązanie RJ45 pod klucz, które zwiększa jakość sygnału i upraszcza projekty Ethernet.Jego konstrukcja klasy przemysłowej z diodami LED i obsługą szerokiej temperatury zapewnia niezawodną wydajność dla szybkich sieci i aplikacji power-over-Ethernet.
LPJG4926-7HENL jest zbudowany z trwałych materiałów i szczegółów produkcyjnych, które obsługują niezawodne wykorzystanie w sprzęcie Ethernet:
W sprawieLPJG4926-7HENL Konektor RJ45 z zintegrowaną magnetykąjest niezawodnym wyborem dla inżynierów i producentów, którzy potrzebują kompaktowego, osłoniętego i wydajnego1000Base-T PoE + MagJackDzięki silnej wydajności elektrycznej, trwałej konstrukcji i szerokiej obsłudze aplikacji jest dobrze dostosowany do nowoczesnych projektów produktów Ethernet.
Złącze RJ45 z zintegrowaną magnetyką łączy podłącznik Ethernet i komponenty magnetyczne w jedną część.i poprawić wydajność montażu.
LPJ4013EDNL jest przeznaczony doPoE+i wsparcieIEEE 802.3atwymagania.
Jest stosowany w sprzęcie Ethernet 1000Base-T, które wymaga złącza RJ45 z zintegrowaną magnetyką, zwłaszcza w aplikacjach PoE +.
LPJ4013EDNL to1000Base-TZłącze RJ45 z wbudowaną magnetyką.
Tak, jest.osłonyProjekt RJ45 MagJack.
Używaprzejście przez otwór (THT)mocowanie i wsparcielutowanie falaneZgromadzenie.
