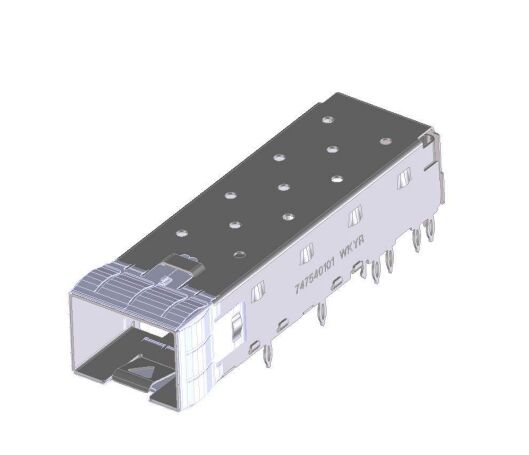

747540101 Jednoportowa klatka SFP+ z uszczelką ramki ze sprężystym zaczepem

747540101 SFP+ Cage Assembly - Przegląd

747540101 SFP+ Cage Assembly to jednoportowa klatka SFP+ zaprojektowana do zastosowań z szybkimi modułami optycznymi, gdzie wymagane jest niezawodne mocowanie mechaniczne, tłumienie zakłóceń elektromagnetycznych (EMI) i stabilne mocowanie do płytki drukowanej (PCB). Jako część Systemie złączy SFP i SFP+, ta klatka obsługuje nowoczesne projekty sprzętu sieciowego, które wymagają bezpiecznego połączenia modułu i wydajnej wydajności termicznej.

Zbudowana z ochrony uszczelki ramki z bolcami sprężystymi, kołków typu press-fit o średnicy 3,05 mm i zatrzasku blokującego ze sprężyną wysuwającą, 747540101 zapewnia niezawodne mocowanie modułu i łatwe usuwanie podczas serwisu lub konserwacji. Jej konstrukcja pozwala na włożenie klatki złącza do ramki po zamontowaniu na płytce PCB, co czyni ją odpowiednią dla kompaktowych i wydajnych urządzeń sieciowych.

Kluczowe cechy klatki SFP+ 747540101 z mocowaniem press-fit

• Jednoportowa klatka SFP+
• Uszczelka ramki z bolcami sprężystymi dla lepszego tłumienia EMI
• kołków typu press-fit o średnicy 3,05 mm do mocowania do PCB
• Zatrzask blokujący pomaga bezpiecznie utrzymać moduł na miejscu
• Sprężyna wysuwająca ułatwia wyjmowanie modułu
• Otwory wentylacyjne wspierają przepływ powietrza i zarządzanie ciepłem
• Zaprojektowana do wkładania do ramki po zamontowaniu na PCB
• Część Systemie złączy SFP i SFP+

Specyfikacje klatki SFP Molex 747540101

Parametry elektryczne

747540101 SFP+ Cage Assembly jest przystosowana do następujących warunków elektrycznych:

• Napięcie: 120 V AC
• Prąd: 0,5 A maksymalnie

Te parametry znamionowe wspierają zastosowanie w kompatybilnych projektach sprzętu hosta wymagających niezawodnej wydajności klatki złącza.

Wydajność środowiskowa

747540101 jest zaprojektowana do pracy w szerokim zakresie temperatur, co czyni ją odpowiednią dla systemów sieciowych i komunikacyjnych używanych w trudnych warunkach.

• Temperatura pracy: -40°C do +85°C
• Temperatura przechowywania: -55°C do +105°C

Ten szeroki zakres temperatur pomaga zapewnić niezawodność systemu zarówno podczas aktywnego użytkowania, jak i w warunkach przechowywania lub transportu.

Karta katalogowa 747540101 SFP+ Cage

Zalecane wymiary otworów

Zalecany układ płytki drukowanej 747540101

Zalety konstrukcyjne klatki SFP+ 747540101

747540101 SFP+ Cage Assembly to obudowa mechaniczna służąca do mocowania modułów transceiver SFP+ (Small Form Factor Pluggable Plus) na płytce PCB hosta. Zapewnia stabilny interfejs między modułem optycznym a obudową urządzenia, jednocześnie pomagając zmniejszyć zakłócenia elektromagnetyczne i poprawić wydajność termiczną.

Ten typ klatki jest powszechnie stosowany w urządzeniach sieciowych wymagających dużej gęstości portów i niezawodnej łączności optycznej. Konstrukcja jednoportowa czyni ją praktycznym wyborem dla kompaktowych systemów lub architektur sprzętowych wykorzystujących indywidualne gniazda transceiverów.

1. Tłumienie EMI i konstrukcja termiczna

747540101 SFP+ Cage jest zaprojektowana do obsługi zarówno kontroli EMI, jak i rozpraszania ciepła. Jej uszczelkę ramki z bolcami sprężystymi i elementy uziemienia przewodzącego pomagają zminimalizować niepożądane zakłócenia elektromagnetyczne, co jest kluczowe w środowiskach szybkiej sieci.

Dodatkowo, klatka zawiera otwory wentylacyjne wspierające przepływ powietrza przez obszar modułu. Pomaga to poprawić zarządzanie termiczne i przyczynia się do stabilnej długoterminowej wydajności w wymagających zastosowaniach.

2. Bezpieczne mocowanie modułu i łatwe usuwanie

Ta klatka SFP+ assembly wykorzystuje zatrzaskowi blokującemu do utrzymania modułu optycznego mocno osadzonego podczas pracy. Jednocześnie sprężynę wysuwającą pomaga zwolnić moduł, gdy wymaga on usunięcia, co przyspiesza i ułatwia serwisowanie.

Ta kombinacja wsparcia mocowania i usuwania jest szczególnie przydatna w systemach, gdzie wymiana modułu jest przewidywana podczas konserwacji, modernizacji lub serwisu w terenie.

Typowe zastosowania klatki SFP+ z kołkami press-fit

747540101 SFP+ Cage Assembly jest powszechnie stosowana w:

• Przełączniki sieciowe
• Routery
• Serwery
• Systemy pamięci masowej
• Sprzęt telekomunikacyjny
• Sprzęt centrum danych
• Platformy komunikacyjne o wysokiej przepustowości

Każdy projekt wymagający jednoportowa klatka SFP+, tłumienia EMI i montażu na PCB typu press-fit może skorzystać z tej klatki.

Często zadawane pytania

747540101 SFP+ Cage Assembly to niezawodna jednoportowa klatka SFP+ zbudowana z myślą o bezpiecznym mocowaniu modułu, tłumieniu EMI i wsparciu termicznym. Dzięki kołków typu press-fit o średnicy 3,05 mm, zatrzaskowi blokującemu i sprężynę wysuwającą, jest dobrze przystosowana do szybkiej komunikacji sieciowej i sprzętu komunikacyjnego wymagającego stabilnej wydajności mechanicznej i elektrycznej.

1. Co to jest 747540101?

747540101 to jednoportowa klatka SFP+ assembly przeznaczona do użytku w Systemie złączy SFP i SFP+.

2. Czy 747540101 obsługuje tłumienie EMI?

Tak. Zawiera uszczelkę ramki z bolcami sprężystymi i elementy konstrukcyjne przewodzące, które pomagają w tłumieniu EMI.

3. Jak klatka jest montowana do PCB?

Klatka jest podłączana do płytki PCB hosta za pomocą kołków typu press-fit o średnicy 3,05 mm.

4. Co pomaga w wyjęciu modułu SFP+?

Zestaw zawiera sprężynę wysuwającą ułatwiającą wyjmowanie modułu.

5. Jaki jest zakres temperatur pracy?

Zakres temperatur pracy wynosi -40°C do +85°C.
