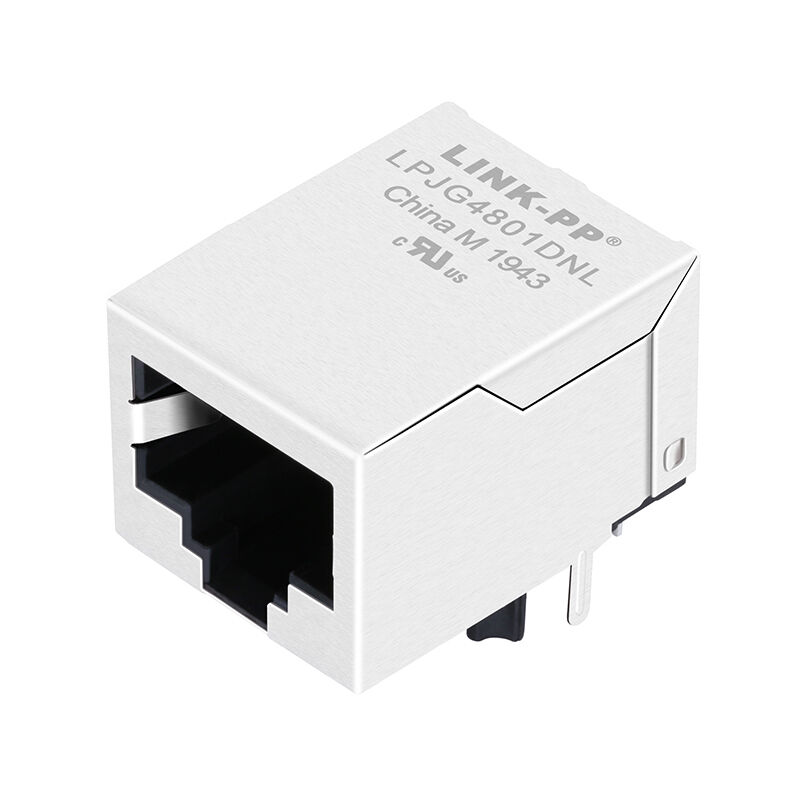

LPJG4801DNL 1000Base-T Magnetyczny złącze RJ45 bez diody LED

W sprawiełącznik LPJG4801DNL 1000Base-T RJ45 z zintegrowaną magnetykąjest wysokiej jakościRJ45 MagJackZaprojektowane do zastosowań Gigabit Ethernet.stabilna integralność sygnału, kompaktowa integracja PCB i niezawodność przemysłowa, ten złącze integruje magnetyk bezpośrednio do portu RJ45 eliminując potrzebę zewnętrznych transformatorów.

Jest szeroko stosowany w:

• Sprzęt sieciowy SOHO (modemy ADSL)
• LAN-on-Motherboard (LOM)
• Komutatory i węzły Ethernet

Jeśli projektujeszPorty Gigabit Ethernet bez wymogów wiązki LED i EMI, LPJG4801DNL jest opłacalnym i niezawodnym rozwiązaniem.

LPJG4801DNL1x1 RJ45 MagJackKluczSpecyfikacje

• Numer części:LPJG4801DNL
• Rodzaj produktu:Złącze RJ45 z wbudowaną magnetyką (RJ45 MagJack)
• Prędkość danych:1000Base-T (Gigabit Ethernet)
• Konfiguracja portu:1x1
• Rodzaj montażu:Przejście przez dziurę (THT)
• Łączenie:Kompatybilny z lutowaniem falą
• Rodzaj zamka:Na dół.
• Wsparcie PoE:Nie-PoE
• LED:Nie uwzględnione
• EMI Finger wiosny:Nie uwzględnione
• Temperatura pracy:-40°C do +85°C

Specyfikacje elektryczne

Parametry te zapewniająniezawodną wydajność Gigabit Ethernet w środowiskach sieci dużych prędkości.

LPJG4801DNL Magnetyczny złącze RJ45 Projektowanie mechaniczne i układ płyt PCB

Wymiary złącza RJ45

• Kompaktny projekt 1 × 1 port
• Optymalizowane dla układów PCB o wysokiej gęstości

Zalecane układy PCB

• Standardowy odcisk THT
• Kompatybilne z lutowaniem falami (250°C / 5s)
• Wyposażenie do urządzeń do montażu automatycznego

Materiał i jakość budowy

LPJG4801DNL jest zbudowany przy użyciumateriały przemysłowe:

• Osiedle:PBT + 30% włókien szklanych (UL94V-0)
• Kontakty:Fosfor Brąz
• Wyroby:Z miedzi
• Osłona:SUS 304 ze stali nierdzewnej
• Złote pokrycie:≥ 6 mikrometrów

To zapewniatrwałość, odporność na korozję i długotrwała stabilność elektryczna.

Dlaczego wybrać RJ45 MagJack z zintegrowaną magnetyką?

1Uproszczony projekt PCB

Tradycyjne rozwiązania Ethernet wymagają zewnętrznych transformatorów.LPJG4801DNL zintegrowane magnetyczne, zmniejszając:

• Liczba składników
• Odpis PCB
• Złożoność projektowania

2Poprawiona integralność sygnału

Z wbudowaną magnetyką złącze zapewnia:

• Lepsze dopasowanie impedancji
• Zmniejszenie EMI
• Stabilna transmisja gigabitów

3Optymalizacja kosztów

• Mniej elementów zewnętrznych
• Niższe koszty montażu
• Szybszy cykl produkcji

Jak wybrać odpowiedni RJ45 MagJack

Przy wyborzeZłącze 1000Base-T RJ45 z wbudowaną magnetyką, rozważyć:

1. Wymóg współczynnika transmisji danych:10/100 vs 1000Base-T
2. Wymóg w zakresie LED: LPJG4801DNL: Brak LED (projektowanie oszczędne)
3. Ochrona z tytułu EMI: Bez sprężyny EMI → nadaje się do konstrukcji osłoniętych
4. Wsparcie PoE: Ten model jestnie PoE
5. Zakres temperatury: Przemysł: -40°C do +85°C

Często zadawane pytania dotyczące LPJG4801DNL RJ45 MagJack

1Co to jest złącze RJ45 z zintegrowaną magnetyką?

Jest to złącze, które łączyInterfejs RJ45 + transformator + obwody filtrującedo jednego modułu.

2Czy LPJG4801DNL obsługuje PoE?

Nie, ten model jest zaprojektowany dlaAplikacje inne niż PoE.

3Czy można go użyć w Gigabit Ethernet?

Tak, w pełni wspieraSieci 1000Base-Tzgodne z normą IEEE 802.3.

4Po co wybrać łącznik RJ45 bez LED?

• Niski koszt
• Zmniejszone zużycie energii
• Odpowiednie do systemów wewnętrznych lub wbudowanych

Wniosek: Czy LPJG4801DNL jest odpowiednim RJ45 MagJack dla Ciebie?

W sprawieLPJG4801DNL 1000Base-T RJ45 MagJackjest doskonałym wyborem, jeśli potrzebujesz:

• ✔ Niezawodna wydajność Gigabit Ethernet
• ✔ Zintegrowane urządzenia magnetyczne w celu uproszczenia konstrukcji
• ✔ Wsparcie temperatury przemysłowej
• ✔ Kosztowne rozwiązanie bez LED i sprężyny EMI

Dla inżynierów i nabywców poszukującychstabilny, kompaktowy i gotowy do produkcji złącze RJ45, LPJG4801DNL dostarcza silną wartość.
