763527002 2x8 Klatka SFP+ z wewnętrznymi dwoma portami

763527002 Przegląd klatki SFP+ na układzie

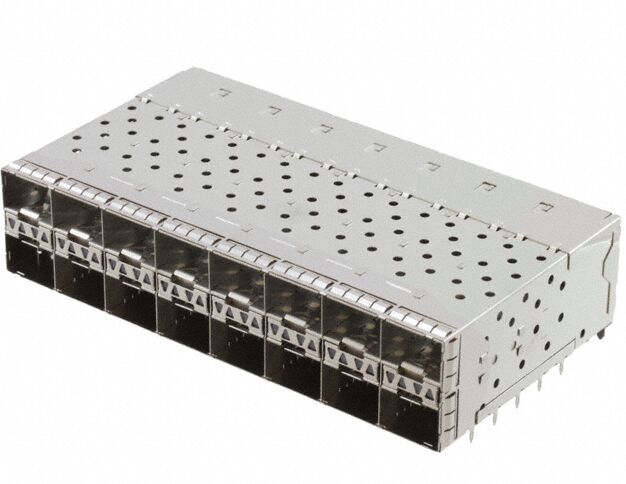

W sprawie763527002 Klatka SFP+ na stosachjestłącznik pod kątem prostym, zamontowany przez otwórz320 obwodów i odległość 0,80 mm, przeznaczone do:kompaktowe układy PCBTo jest...Architektura układana w dwa rzędy (2x8 portów)znacząco zwiększa gęstość portu przy zachowaniu optymalnego przepływu powietrza i właściwości termicznych.

Zzintegrowane wewnętrzne lampy świetlne, złącze wspierawyraźne widoczne wskazanie stanu, zwiększając efektywność monitorowania systemu w środowiskach o dużej liczbie portów.

Specyfikacje techniczne klatki 763527002 2x8 SFP+

Kluczowe cechy i korzyści

1. Wysoka gęstość portu (2x8 konfiguracja)

• 16 portów SFP+ w kompaktowej powierzchni
• Idealne dlaKomutatory centrów danych i urządzenia agregacyjne

- Nie.

2Zwiększona konstrukcja osłony EMI

• Zintegrowanemetalowa uszczelka EMIzmniejsza zakłócenia sygnału
• Zapewniastabilna szybka transmisja danych

- Nie.

3Wewnętrzna integracja lampki

• 2 wewnętrzne porty lampkidla wskazań LED
• Poprawadiagnostyka sieci i efektywność utrzymania

- Nie.

4/ Wysokiej prędkości /

• WsparcieAplikacje 10G/25G SFP+
• Optymalizowane dlaniska utrata sygnału i wysoka niezawodność

5- Zdecydowana konstrukcja mechaniczna.

• Trwałość 100 cykli godowych
• Bezpiecznemechanizm zamykaniado utrzymania stabilnego modułu

763527002 Rysunek

763527002 Rysunek - wymiar

763527002 Rysunek - Zalecane rozmieszczenie PCB

763527002 Rysunek - DETAIL


Materiał i szczegóły nakładki 763527002 Molex Cage

Wysokiej jakości materiały zapewniające niezawodność

• Klatka: Srebro niklowe (0,25 mm grubości)
• Mieszkania: LCP wypełnione szkłem (UL 94V-0, odporne na wysokie temperatury)
• Terminalów: Płytki miedziane
• Płyty świetlne: Polikarbonat (czysty, UL 94V-0)
• Obudowa lampki: cynk

Zaawansowane pokrycie dla integralności sygnału

• Obszar kontaktu:≥ 0,76 μm Złoto nad niklem
• Zakończenie:Maty cynk na niklu
• Obudowa lampki: Nikel na miedzi

Jak wybrać odpowiednią klatkę SFP+

Przy wyborze klatki SFP+ należy wziąć pod uwagę następujące elementy:

1Wymagania dotyczące gęstości portu

• 2x8 układany jest idealny dlaPCB o ograniczonej przestrzeni

- Nie.

2. Wydajność osłony EMI

• Wybierzmetalowe uszczelkidla środowisk o wysokiej częstotliwości

3Stabilność termiczna i mechaniczna

• Zapewnienie wsparcia materialnegowysokie temperatury pracy

4. Konfiguracja lampki

• Wewnętrzne lampy są idealne dlakompaktowe konstrukcje przednich paneli

- Nie.

5. Kompatybilność

• Sprawdź zgodność zstandardowe moduły SFP+ i układy PCB
