HX5401NL 30w 4P PoE LAN Transformer 4 Port 1000BASE-T BGA Magnetics

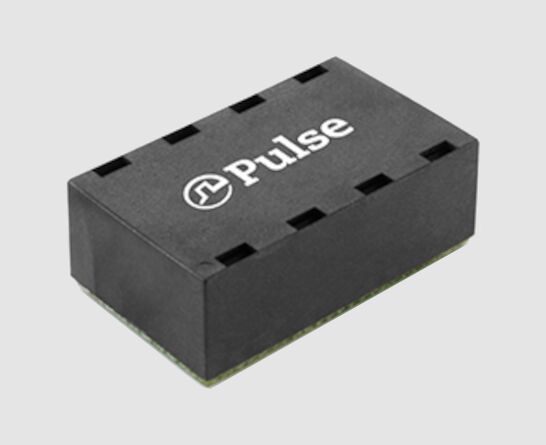

PulsHX5401NLjestczteroportowy transformator PoE LANprzeznaczone do:1000BASE-T EthernetW przypadku zastosowań wymagających stabilnego sprzężenia sygnału, wysokiej izolacji i kompaktowej integracji płyt.1CT: 1CT współczynnik obrótów,1500 VAC napięcie izolacyjne, orazWsparcie 4P PoE do 30 W, HX5401NL jest przeznaczony dla inżynierów projektujących niezawodne urządzenia sieciowe gigabit, urządzenia z funkcją PoE i interfejsy Ethernet o wysokiej gęstości.

Dla kupujących szukającychArkusz danych HX5401NL, odniesienie schematyczne, szczegóły opakowania lub specyfikacje elektryczne, ta strona zawiera jasne podsumowanie techniczne, które pomoże Ci szybko ocenić kompatybilność i dopasowanie projektu.

Główne cechy HX5401NL 30W 4P PoE LAN Magnetics

• Zaprojektowany do 1000BASE-T Ethernet
• Architektura magnetyki czteroportowej
• 1CT: 1CT współczynnik obrótów
• 1500 VAC napięcie izolacyjne
• Wsparcie 4P PoE do maksymalnie 30 W
• Styl montażu sieci BGA
• Zgodność z RoHS-6
• Zakres temperatury roboczej: od -40°C do +85°C

HX5401NL nadaje się do kompaktowego sprzętu sieciowego, w którym ważna jest integralność sygnału, niezawodność termiczna i kompatybilność PoE.

Specyfikacje HX5401NL

Arkusz danych HX5401NL

Puls HX5401NL Schemat karty danych

Płaszczyzna danych impulsu HX5401NL układ płytek PCB

HX5401NL Przegląd osiągów elektrycznych

HX5401NL jest przeznaczony do:wydajność gigabit Ethernetzgodnie z zawartymi parametrami część oferuje:

• Utrata wstawienia:10,5 dB maksymalnie od 1 ‰ 100 MHz
• Strata zwrotu:optymalizowane w zakresie 1 ‰ 100 MHz
• Współczynnik odrzucenia w trybie wspólnym (CMMR):silne tłumienie w kluczowych zakresie częstotliwości
• /Przechodnia słuchaczka:kontrolne pod kątem integralności sygnału wielokanałowego
• PoE obsługa mocy:4P PoE do maksymalnie 30 W

Wartości te są ważne, ponieważ transformatory PoE LAN muszą wykonywać więcej niż tylko przekazywanie danych.Muszą zachować jakość sygnału przy jednoczesnym zarządzaniu dostawą energii i wydajnością EMI w kompaktowym interfejsie Ethernet.

Szczegółowe parametry elektryczne

1. Strata wstawienia

1 ‰ 100 MHz: maksymalnie 1,5 dB

Niska utrata wstawienia pomaga zachować jakość sygnału w projektach 1000BASE-T.Jest to szczególnie ważne w systemach Ethernet, w których margines jest ograniczony, a stabilność łącza zależy od czystej transmisji przez etap magnetyczny.

2Zwrot straty

• 1 ̊30 MHz: -18 dB min
• 40 MHz: -16 dB min
• 50 MHz: -14 dB min
• 60 ̊80 MHz: -11 dB min
• 100 MHz: -10 dB min

Utrata zwrotu wskazuje, jak dobrze transformator utrzymuje dopasowanie impedancji w całym zakresie pracy.Lepsza utrata zwrotu wspiera niezawodność połączenia i zmniejsza odbicia, które mogą pogorszyć wydajność Ethernet.

3. CMMR

• 3060 MHz: -32 dB min
• 80-100 MHz: -25 dB min
• 125 MHz: -19 dB min

- Nie.

W magnetyce Ethernet odrzucenie w trybie wspólnym ma kluczowe znaczenie, ponieważ pomaga tłumić hałas, który może wpływać na integralność sygnału, zwłaszcza w hałaśliwych środowiskach przemysłowych lub sieci o wysokiej gęstości.

4- Przesłuchanie.

• 30 MHz: -44 dB min
• 60 MHz: -37 dB min
• 100 MHz: -33 dB min

- Nie.

Niski poziom przesłuchania jest ważny w projektach czteroportowych, ponieważ wiele kanałów jest umieszczonych blisko siebie na płytce PCB.

Dlaczego styl montażu BGA ma znaczenie

HX5401NL wykorzystujeZestaw sieci BGAStyl montażu, który jest cenny dla kompaktowych układów PCB i zautomatyzowanych procesów montażu.

• Skuteczna integracja zarządu
• Dobre dopasowanie do konstrukcji o dużej gęstości
• Odpowiedni do nowoczesnej produkcji SMT
• Kompaktny ślad dla urządzeń sieciowych

Takie opakowanie jest często preferowane w przypadku ograniczonej przestrzeni rozmieszczania, a produkt musi utrzymywać niezawodną wydajność elektryczną.

Co zespoły projektowe powinny sprawdzić przed wyborem HX5401NL

Przed sfinalizowaniem HX5401NL w BOM należy potwierdzić następujące:

• Twoje zgłoszenie to:1000BASE-T., nie tylko 10/100
• Twoje PCB wspieraStyl montażu BGA
• Twoje wymagania PoE są w zakresiemaksymalnie 30 W
• Sprzedawca PHY obsługuje kompatybilne właściwości magnetyczne
• Zakres termiczny-40°C do +85°Cjest wystarczająca
• Strata zwrotu, utrata wstawienia i krzyżówka pasują do marży systemu

Kontrole te pomagają zmniejszyć ryzyko przeprojektowania i poprawić sukces pierwszego przejścia w rozwoju sprzętu Ethernet.

Często zadawane pytania dotyczące HX5401NL 1000BASE-T PoE Magnetics

HX5401NLjest dobrym wyborem dlaTransformator 1000BASE-T PoE LANprojekty wymagająceIntegracja czteroportowa, izolacja 1500 VAC, współczynnik obrotowy 1CT:1CT i wsparcie PoE maksymalne 30W 4PJego wydajność elektryczna i pakiet BGA sprawiają, że jest on odpowiedni do kompaktowego, niezawodnego sprzętu Ethernet, w którym integralność sygnału i dostarczanie energii muszą działać razem.

Inżynierowie porównujący opcje magnetyki PoE LAN najlepiej oceniają HX5401NL w stosunku do wymagań PHY, śladu PCB i celu mocy PoE, aby zapewnić czyste i niezawodne wdrożenie projektu.

1Co to jest Pulse HX5401NL?

Pulse HX5401NL to czteroportowy transformator PoE LAN przeznaczony do zastosowań 1000BASE-T Ethernet.

2/Jaką prędkość przekazywania danych obsługuje HX5401NL?

Podstawy HX5401NL1000BASE-T.Jest przeznaczony do gigabitowych projektów sieci wymagających wysokiej wydajności magnetyki LAN.

3Jaki jest współczynnik skrętu HX5401NL?

Współczynnik obrotowy HX5401NL wynosi1CT:1CT, która jest standardową konfiguracją dla aplikacji transformatorów Ethernet.

4Jakie jest napięcie izolacyjne HX5401NL?

HX5401NL zapewnia1500 VAC napięcie izolacyjne, pomaga chronić interfejs Ethernet przed naprężeniem elektrycznym i różnicami potencjału uziemienia.

5Czy HX5401NL obsługuje PoE?

Tak. HX5401NL wspiera4P PoE do maksymalnie 30 W, dzięki czemu nadaje się do urządzeń sieciowych z funkcją PoE.

6Jaki jest styl montażu HX5401NL?

HX5401NL wykorzystujeZestaw sieci BGAstyl montażu, który obsługuje kompaktową integrację SMT.

7Jaki jest zakres temperatur HX5401NL?

Zakres temperatury roboczej wynosi-40°C do +85°C, co czyni go odpowiednim dla środowisk przemysłowych i sieciowych.
