Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,REACH,ISO
Numer modelu: B78476A8247A003
Warunki płatności i wysyłki
Minimalne zamówienie: 500 SZT
Cena: $0.2-$0.37
Szczegóły pakowania: T&R, 500 szt./szpula
Czas dostawy: Wysyłki w ciągu 3 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union
Możliwość Supply: 4600 tys. szt./miesiąc
Typ transformatora: |
LAN 10/100 Base-T |
Numer części: |
B78476A8247A003 |
Liczba portów: |
Pojedynczy port |
Indukcyjność: |
350µH |
Napięcie izolacji: |
1500 VAC |
Typ mocowania: |
Montaż powierzchniowy |
Typ transformatora: |
LAN 10/100 Base-T |
Numer części: |
B78476A8247A003 |
Liczba portów: |
Pojedynczy port |
Indukcyjność: |
350µH |
Napięcie izolacji: |
1500 VAC |
Typ mocowania: |
Montaż powierzchniowy |

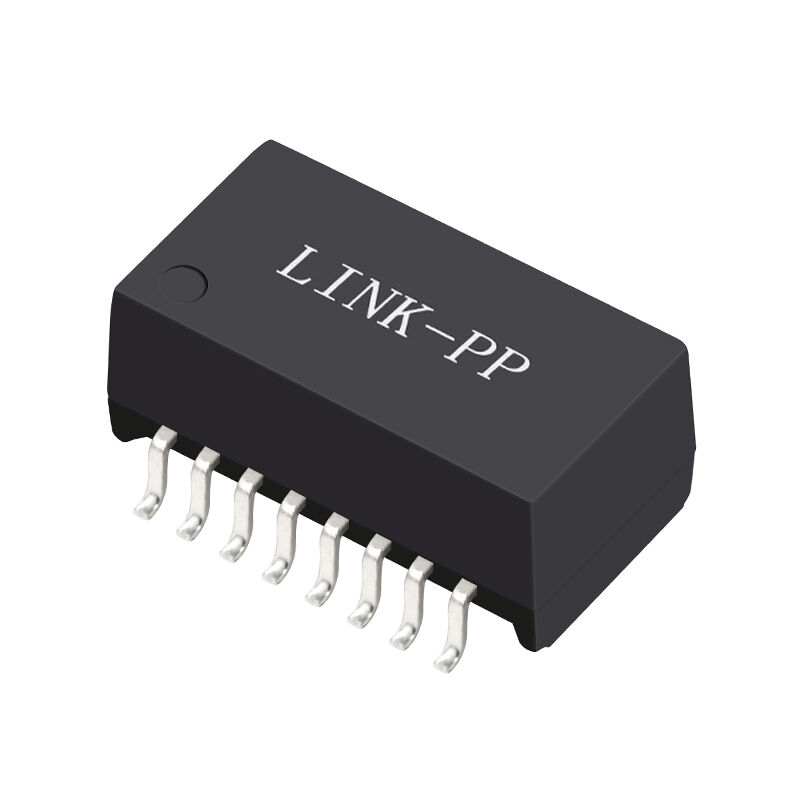

Moduł magnetyczny LAN B78476A8247A003 dla Ethernetu 10/100Base-T. Jednoportowy transformator SMD o indukcyjności 350µH, niskich stratach wtrąceniowych, izolacji 1500VAC i zakresie temperatur pracy od −40°C do +85°C.
| Parametr | Specyfikacja |
|---|---|
| Numer części | B78476A8247A003 |
| Typ produktu | Moduł magnetyczny LAN |
| Standard Ethernet | 10/100Base-T |
| Liczba portów | Jeden port |
| Typ obudowy | Do montażu powierzchniowego (SMD) |
| Materiał rdzenia | Rdzeń ferrytowy toroidalny |
| Napięcie izolacji | 1500 VAC |
| Temperatura pracy | −40 °C do +85 °C |
| Waga | Ok. 0,8 g |
| Zgodność | IEEE 802.3, RoHS |
| Parametr | Warunek testowy | Specyfikacja |
|---|---|---|
| Przełożenie (pierwotne : wtórne) | — | 1CT : 1CT ±3% |
| Indukcyjność (OCL) | 100 kHz, 100 mV, 8 mA prądu stałego | ≥ 350 µH |
| Test napięciowy | 50 Hz, 1 min | 1500 V AC |
| Straty wtrąceniowe | 0,1 – 100 MHz | ≤ −1,0 dB |
| Straty powrotne | 1 – 30 MHz | ≥ 18 dB |
| Straty powrotne | 40 MHz | ≥ 16 dB |
| Straty powrotne | 50 MHz | ≥ 14 dB |
| Straty powrotne | 60 – 80 MHz | ≥ 12 dB |
| Przesłuch | 30 MHz | ≥ −43 dB |
| Przesłuch | 60 MHz | ≥ −37 dB |
| Przesłuch | 100 MHz | ≥ −33 dB |
| Tłumienie sygnału różnicowego do wspólnego (DCMR) | 30 MHz | ≥ −43 dB |
| Tłumienie sygnału różnicowego do wspólnego (DCMR) | 60 MHz | ≥ −37 dB |
| Tłumienie sygnału różnicowego do wspólnego (DCMR) | 100 MHz | ≥ −33 dB |
| Parametr | Specyfikacja |
|---|---|
| Temperatura pracy | −40 °C do +85 °C |
| Temperatura przechowywania | −40 °C do +85 °C |
| Standard lutowania | IPC / JEDEC J-STD-020D |
| RoHS | Kompatybilny |
Moduł magnetyczny LAN B78476A8247A003 to jednoportowy transformator Ethernet 10/100Base-T przeznaczony do zastosowań w interfejsach LAN wymagających niezawodnej izolacji sygnału i tłumienia zakłóceń elektromagnetycznych.
Ten moduł transformatora LAN do montażu powierzchniowego integruje wysokowydajne układy magnetyczne zoptymalizowane pod kątem interfejsów PHY Ethernet. Dzięki minimalnej indukcyjności 350 µH, niskim stratom wtrąceniowym i doskonałemu tłumieniu przesłuchów, moduł zapewnia stabilną transmisję danych w sieciach Fast Ethernet.
Zaprojektowany dla sprzętu przemysłowego i sieciowego, B78476A8247A003 obsługuje szeroki zakres temperatur pracy od −40 °C do +85 °C, co czyni go odpowiednim do wymagających środowisk, takich jak systemy automatyki przemysłowej, infrastruktura sieciowa i wbudowane urządzenia komunikacyjne.
Moduł magnetyczny LAN zapewnia izolację elektryczną, dopasowanie impedancji i tłumienie szumów między PHY Ethernet a kablem sieciowym, aby zapewnić niezawodną komunikację Ethernet.
Moduł jest przeznaczony do zastosowań Ethernet 10Base-T i 100Base-TX zgodnych ze standardem IEEE 802.3.
Urządzenie zapewnia izolację 1500 VAC, zapewniając bezpieczeństwo elektryczne i integralność sygnału w sieciach Ethernet.
B78476A8247A003 obsługuje rozszerzony przemysłowy zakres temperatur pracy od −40 °C do +85 °C.
