634108149621 8P8C RJ45 Pionowe złącza modułowe SMT WR-MJ Cat 3

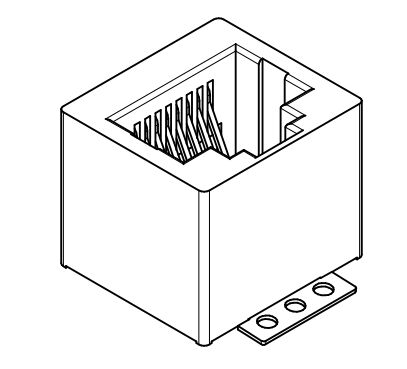

Złącze Ethernet 8P8C pionowe SMT Przegląd

WR-MJModułowe złącze RJ45 WR-MJ Cat 3 634108149621, zaprojektowane dla systemów Ethernet kategorii 3 i kompatybilnych aplikacji sieciowych.jednoportowe pionowe złącze RJ45 8P8C SMT, zaprojektowane z myślą o niezawodnej łączności Ethernet w systemach sieciowych i wbudowanych systemach elektronicznych.

Opracowane przez Würth Elektronik, to modułowe złącze należy do serii WR-MJ i obsługuje aplikacje Ethernet kategorii 3, zachowując jednocześnie kompatybilność z wyższymi kategoriami sieci w określonych warunkach.

Dzięki , wzmocnieniu zakładki lutowniczej oraz obudowie zgodnej z UL94-V0, kompatybilnej z procesem reflow, złącze jest zoptymalizowane pod kątem automatycznego montażu SMT i stabilnej długoterminowej wydajności elektrycznej.

Jest szeroko stosowane w urządzeniach sieciowych, sprzęcie IoT i infrastrukturze inteligentnych budynków wymagających kompaktowych i niezawodnych interfejsów Ethernet.

Specyfikacje pionowego złącza RJ45 634108149621

1. Specyfikacje techniczne

2. Specyfikacje elektryczne

WR-MJzostało zaprojektowane w celu zapewnienia stabilnej wydajności elektrycznej dla interfejsów Ethernet i komunikacyjnych.Kluczowe cechy elektryczne obejmują:

Prąd znamionowy 1,5 A

• , zapewniający niezawodną transmisję sygnału i zasilania.Napięcie robocze 120 V AC
• , odpowiednie dla standardowego sprzętu sieciowego.Wytrzymałość dielektryczna 1000 V AC
• , zapewniająca silną ochronę izolacji.Niska rezystancja styku (≤20 mΩ)
• w celu utrzymania integralności sygnału.Wysoka rezystancja izolacji (≥500 MΩ)
• dla lepszej izolacji elektrycznej.3. Właściwości materiałowe

Parametr

Zalety konstrukcyjne

1. Zoptymalizowane pod kątem automatycznego montażu SMT

Opakowanie typu

WR-MJ2. Niezawodne mocowanie do PCB

Zintegrowana

zakładka lutownicza zwiększa stabilność mechaniczną, zapewniając bezpieczne mocowanie do PCB podczas pracy i wielokrotnego wkładania kabla.3. Elastyczna platforma serii WR-MJ

Rodzina modułowych złączy

WR-MJ oferuje wiele opcji konfiguracji, w tym:Wersje ekranowane lub nieekranowane

• Zintegrowane sprężyny EMI
• Opcjonalne wskaźniki LED
• Pionowe lub poziome orientacje montażu
• Ta elastyczność pozwala inżynierom dostosować złącze do szerokiej gamy projektów urządzeń sieciowych.

Kluczowe cechy złącza RJ45 634108149621

Modułowe złącze RJ45 8P8C

1. Pionowa konstrukcja do montażu powierzchniowego (SMT)
2. Konfiguracja jednoportowa (1×1)
3. Zakładka lutownicza dla lepszego mocowania do PCB
4. Nieekranowana plastikowa obudowa
5. Opakowanie typu taśma i rolka do automatycznego montażu pick-and-place
6. Izolator zgodny z UL94-V0, kompatybilny z procesem reflow
7. Certyfikat UL i cULus
8. Zaprojektowane do aplikacji Ethernet Cat 3
9. ​Często zadawane pytania dotyczące modułowego złącza RJ45 Cat 3 634108149621

P1: Jaki typ złącza RJ45 to 634108149621?

O:

634108149621

to jednoportowe pionowe modułowe złącze RJ45 SMT o konfiguracji 8P8C, zaprojektowane dla systemów Ethernet kategorii 3 i kompatybilnych aplikacji sieciowych.P2: Czy to złącze RJ45 jest ekranowane?O: Nie.

634108149621 wykorzystuje nieekranowaną plastikową obudowę

, która nadaje się do wielu standardowych zastosowań Ethernet, gdzie dodatkowe ekranowanie EMI nie jest wymagane.P3: Jaka metoda montażu jest stosowana dla tego złącza?O: Złącze wykorzystuje

technologię montażu powierzchniowego (SMT)

i jest dostarczane w opakowaniu typu taśma i rolka, umożliwiając automatyczny montaż pick-and-place w produkcji PCB wielkoseryjnej.
