Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ISO,ROHS,REACH
Numer modelu: TM82440anl
Warunki płatności i wysyłki
Minimalne zamówienie: 800 szt
Cena: $0.3-$0.82
Szczegóły pakowania: 800 sztuk/szpula, 1CTN = 6 rolek = 4800 sztuk
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, Net30/60/90 dni
Możliwość Supply: 4200 000 sztuk/miesiąc
Szereg: |
Transformator LAN klasy przemysłowej |
Numer części: |
TM82440anl |
Prędkość: |
Baza 1G-T |
Liczba portów: |
Pojedynczy port |
Styl montażowy: |
SMD/SMT |
Długość: |
15,1 (mm) |
szerokość: |
10 (mm) |
Wysokość: |
4 mm |
Szereg: |
Transformator LAN klasy przemysłowej |
Numer części: |
TM82440anl |
Prędkość: |
Baza 1G-T |
Liczba portów: |
Pojedynczy port |
Styl montażowy: |
SMD/SMT |
Długość: |
15,1 (mm) |
szerokość: |
10 (mm) |
Wysokość: |
4 mm |

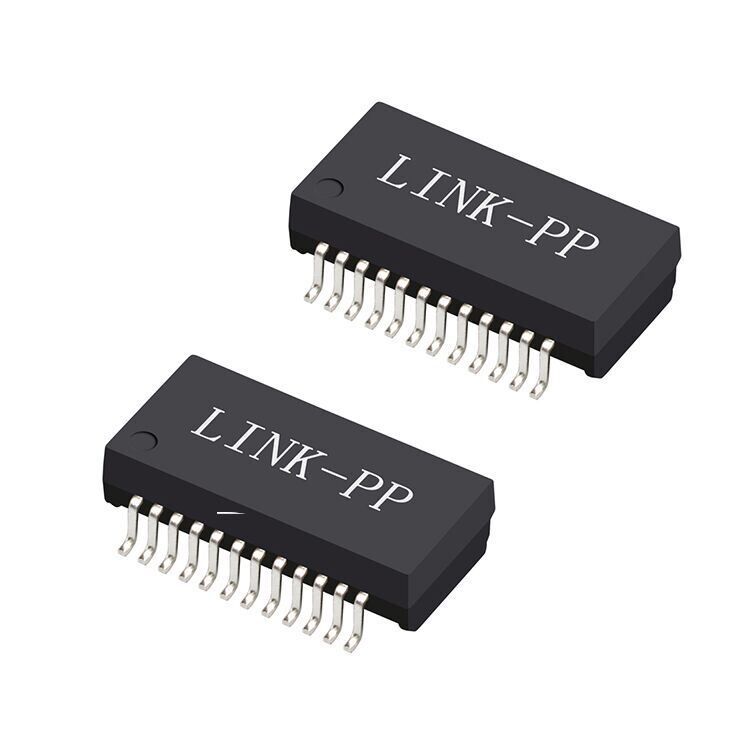

TM82440ANL LAN Transformer jednoport 1GBase-T Gigabit Ethernet magnetyczny moduł. 24-pin pakiet SMT z izolacją 1500Vrms, niską stratą wstawiania i zakresem pracy od -40 °C do +85 °C.
| Parametry | Specyfikacja |
|---|---|
| Numer części | TM82440ANL |
| Prędkość sieci Ethernet | 1000Base-T |
| Liczba portów | Jednolity port |
| Rodzaj opakowania | 24-pin SMT |
| Rodzaj montażu | Powierzchnia |
| Napięcie izolacyjne | 1500Vrms |
| Temperatura pracy | -40°C do +85°C |
| Zgodność z RoHS | - Tak, proszę. |
W sprawieTM82440ANL Transformator LANjestModuł transformatora Ethernet 1GBase-T z jednym portemprzeznaczone do:Interfejsy Gigabit Ethernet PHYTo jest...Moduł magnetyczny sieci sieciowej o położeniu 24-pinzapewnia niezawodną izolację sygnału, doskonałe tłumienie EMI i stabilną wydajność elektryczną dla sieci Ethernet dużych prędkości.
Zstandardowy odcisk przemysłu,TM82440ANLjest kompatybilny z wieloma powszechnymi projektami transformatorów Gigabit LAN, umożliwiając łatwą integrację płyt PCB i uproszczoną konstrukcję interfejsu Ethernet.
Zbudowane do:sprzęt przemysłowy i sieciowy, transformator działa naszeroki zakres temperatur od -40°C do +85°C, dzięki czemu nadaje się do wymagających środowisk, takich jak systemy automatyki przemysłowej i infrastruktura komunikacyjna.
| Parametry | Częstotliwość / stan | Specyfikacja |
|---|---|---|
| OCL (indukcja) | 100 kHz, 0,1 V, 8mA Bias prądu stałego | ≥ 350 μH |
| Wskaźnik obrotowy (TX) | / | 1CT: 1CT ± 5% |
| Wskaźnik obrotowy (RX) | / | 1CT: 1CT ± 5% |
| Indukcja przecieku (LL) | / | ≤ 0,4 μH |
| Odporność prądu stałego (DCR) | / | ≤ 1,2 Ω |
| Utrata wstawienia | 1 ¢ 100 MHz | ≤ -1 dB |
| Strata zwrotu | 1 ¢ 40 MHz | ≥ 16 dB |
| Strata zwrotu | 40 ¢ 100 MHz | ≥ 10 + 20 log ((f/80) dB |
| Wystarczy: | 30 MHz | ≥ -45 dB |
| Wystarczy: | 60 MHz | ≥ -40 dB |
| Wystarczy: | 100 MHz | ≥ -35 dB |
| Odparcie trybu różnicowego od trybu wspólnego (DCMR) | 30 MHz | ≥ -40 dB |
| Odparcie trybu różnicowego od trybu wspólnego (DCMR) | 60 MHz | ≥ -35 dB |
| Odparcie trybu różnicowego od trybu wspólnego (DCMR) | 100 MHz | ≥ -30 dB |
| napięcie izolacyjne (Hi-Pot) | / | 1500 Vrms |
1. TM82440ANL Rysunki elektryczne
2. TM82440ANL rysunki mechaniczne
3. TM82440ANL Rysunek - układ podkładki
4. TM82440ANL Rysunek - Profil lutowania z powrotem
W sprawieTM82440ANL Gigabit LAN transformatorjest szeroko stosowany w sprzęcie sieciowym Ethernet, w tym:
Jego zakres temperatur przemysłowych sprawia, że jest szczególnie odpowiedni dosprzęt sieciowy przemysłowy i infrastruktura komunikacyjna.
1Do czego służy transformator LAN?
Transformator LAN zapewnia izolację elektryczną, dopasowanie impedancji i tłumienie hałasu między kablem sieciowym Ethernet PHY a kablem sieciowym, zapewniając niezawodną transmisję danych w sieciach Ethernet.
2Jaką prędkość Ethernet obsługuje TM82440ANL?
TM82440ANL jest przeznaczony do aplikacji Gigabit Ethernet 1GBase-T (1000Base-T).
3Czy TM82440ANL obsługuje środowiska przemysłowe?
Z zakresem temperatury roboczej od -40°C do +85°C, nadaje się do urządzeń sieciowych przemysłowych.
4Jakie napięcie izolacyjne zapewnia?
Transformator zapewnia izolację 1500 Vrms, spełniając wymagania bezpieczeństwa Ethernet i integralności sygnału.
