LP41223NL | 10/100 BASE-T Jednoportowy moduł transformatora PoE++

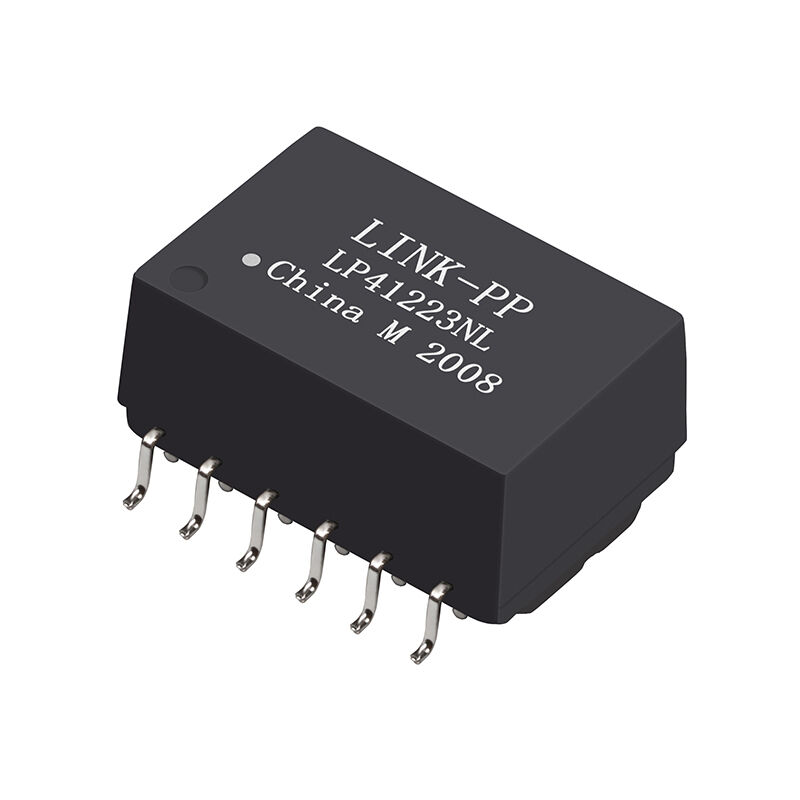

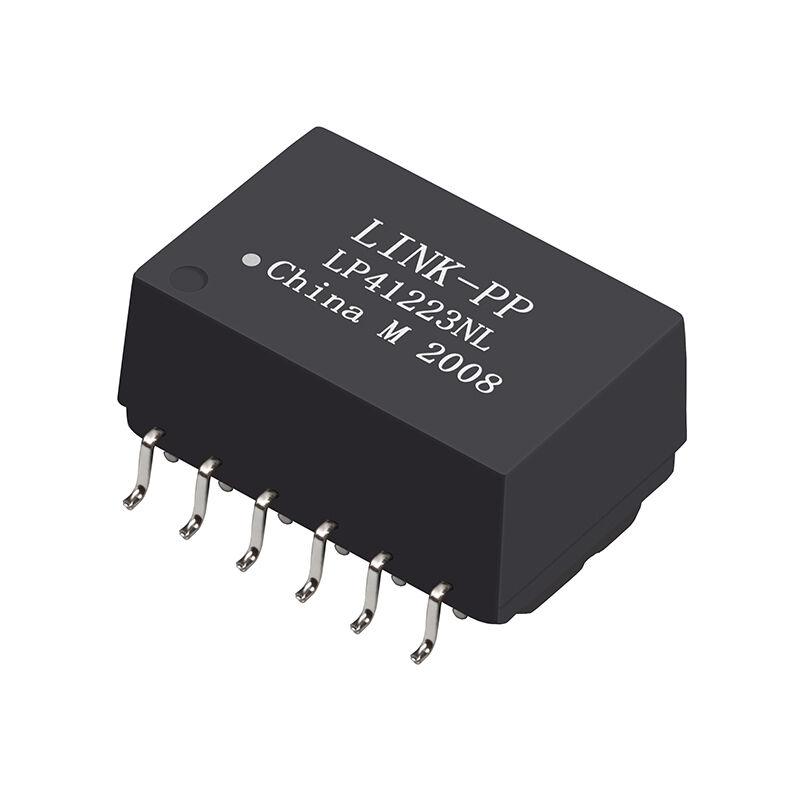

W sprawieLINK-PP LP41223NLjest wysokiej wydajności, jednoportowym modułem transformatora magnetycznego 10/100 BASE-T specjalnie zaprojektowanym dla nowej generacjiPoE++ (IEEE 802.3bt)Wnioski.Zaprojektowany do obsługi zwiększonego zapotrzebowania na energię, moduł ten obsługuje1.1A zdolność prądu stałego, co czyni go idealnym dla urządzeń sieciowych o dużej mocy.

1. Kluczowe cechy PoE++ LAN Magnetics

1. PoE++ gotowy: zoptymalizowane dla zwiększonego zapotrzebowania na moc z mocą prądu stałego 1,1A na port.- Nie.
2. Zgodność z normami: W pełni spełnia wymaganiaIEEE 802.3btspecyfikacja dla wysokiej mocy Power over Ethernet.
3. Certyfikat bezpieczeństwa: UL uznany pod numerem aktaE484653.
4. Silna izolacja: Wysokonapięciowa izolacja 1500Vrms (1 minuta) lub 1800Vrms (1 sekunda).
5. Środowiskowe: Bez ołowiu i całkowicieRoHSzgodne.
6. Rodzaj produktu:Transformator Ethernet LAN o wysokiej wydajności zaprojektowany do spełnienia zwiększonych wymagań PoE++ w zakresie dostarczania energii.
7. Podstawowe zastosowanie:Specjalnie zaprojektowane do:IEEE 802.3bt (PoE++)systemy wymagające zwiększonego obsługi prądu stałego do1.1A.

2.Specyfikacje elektryczne @ 25°C

2.1 Odsetek obrotowy

Wyważona konstrukcja 1:1 zapewnia odpowiednie dopasowanie impedancji między PHY a stroną kabla dla systemów 10/100/1000Base-T.

2.2 Indukcja otwartego obwodu (OCL)

Warunki badania:100 kHz, 0,1 Vrms, 28mA biegłość prądu stałego

Utrzymuje stabilne działanie niskiej częstotliwości nawet w warunkach przesunięcia prądu stałego wymaganych przez działanie PoE ++.

2.3 Utrata wstawienia

Niska utrata wstawienia zapewnia minimalne osłabienie sygnału i lepszy margines schematu wzroku.

2.4 Strata zwrotu (minimalna)

2.5 Rozmowy krzyżowe

Zapewnia niską interferencję elektromagnetyczną i stabilną sygnalizację różnicową.

2.6 CMRR (Common Mode Rejection Ratio)

Silne tłumienie hałasu w trybie standardowym, kluczowe dla systemów PoE++ o dużej mocy.

2.7 Polarność

Wyroby1 i 12a także4 i 9sąw fazie.

2.8 Hi-Pot (od pierwotnego do wtórnego)

• 1500Vrms, 1 minuta lub
• 1800 Vrms, 1 sekunda

Zapewnia wzmocnioną izolację dla bezpieczeństwa i ochrony przed przewyższeniami.

2.9 PoE++ Pojemność prądu

Wykorzystuje się w tym celu:1.1A zdolność prądu stałego

Wspiera aplikacje IEEE 802.3bt o dużej mocy.

2.10 Temperatura pracy

0°C do +70°C:odpowiedni do użytku w środowiskach komercyjnych i standardowych.

3. LP41223NLRysunek transformatora PoE++ LAN:

Uwaga techniczna dotycząca polarności: Piny 1 i 12 oraz Piny 4 i 9 są w fazie w celu zapewnienia integralności sygnału w całym transformatorze.

4Zastosowania transformatora PoE++ Ethernet LAN

W sprawieLP41223NLjest wszechstronny i zaprojektowany do obsługi szerokiego zakresu aplikacji sieciowych:

• Sprzęt SOHO: Modemy ADSL i domowe routery.
• Sieci przedsiębiorstw: Projekcje LAN-on-Motherboard (LOM).
• Infrastruktura: Węzły sieciowe i przełączniki PoE++ o dużej mocy.
• Przemysłowe IoT: Urządzenia wymagające dostarczania mocy dużego prądu wraz z danymi.
